Краткий ответ: 6-позиционный клапан Aquaviva MPV01 (13 179 руб) — это верхний шестиходовой кран для песочных фильтров Aquaviva серии V350-V700. Шесть режимов: 1) Фильтрация — основной режим очистки воды. 2) Промывка (Backwash) — обратная промывка песка от загрязнений. 3) Полоскание (Rinse) — удаление мути из труб после промывки. 4) Зима (Winter/Closed) — перекрытие всех каналов для зимовки. 5) Дренаж (Waste) — слив воды из бассейна. 6) Циркуляция (Recirculate) — обход фильтра. Подключение: 1.5" резьба, три патрубка (вход насоса, выход в бассейн, дренаж). Совместим с фильтрами V350 (17 464 руб), V450 (24 665 руб), V650 (34 045 руб). Работаем в Москве и МО. Доставка по РФ.
6
режимов работы
1.5"
дюйма резьба
2-3
минуты промывка
2.5 bar
давление промывки
1. Что такое 6-позиционный клапан и зачем он нужен
6-позиционный клапан (мультипортовый клапан, шестиходовой кран) — это "сердце" песочного фильтра бассейна. Он переключает направление потока воды через фильтр, позволяя выполнять разные операции одним поворотом рукоятки. Без этого клапана фильтрация, промывка, слив воды и зимовка были бы невозможны или требовали бы сложной системы запорной арматуры.
Почему именно 6 позиций?
- Фильтрация — основной режим, вода проходит через песок сверху вниз, очищается от механических примесей.
- Промывка (Backwash) — вода идет снизу вверх, взбивает и промывает песок, смывая грязь в дренаж.
- Полоскание (Rinse) — после промывки в трубах остается муть. Полоскание смывает ее в дренаж при нормальном направлении потока.
- Зима (Winter/Closed) — все каналы перекрыты. Используется при консервации бассейна на зиму.
- Дренаж (Waste) — вода из бассейна сливается напрямую в дренаж, минуя фильтр. Полезно при частичной замене воды или сильном загрязнении.
- Циркуляция (Recirculate) — вода циркулирует через насос, но обходит фильтр. Используется при добавлении химии, когда нужно быстро размешать, не засоряя фильтр.
КЕЙС: Замена клапана в Одинцово
Владелец бассейна 8x4x1.5 м обратился с проблемой: "вода мутная, давление на манометре 1.2 bar, промывка не помогает". При осмотре оказалось, что рукоятка 6-позиционного клапана крутится, но внутри "паук" (роторная заслонка) сломана — режимы не переключаются, вода всегда идет по одному каналу. Результат: песок не промывается 2 сезона, забился грязью, фильтрация упала до нуля. Решение: замена клапана на Aquaviva MPV01 (13 179 руб) + замена песка (400 кг, 6 000 руб). После установки нового клапана и промывки — давление нормализовалось (0.8 bar), вода стала прозрачной за 6 часов. Владелец сэкономил на вызове специалиста, сделав замену сам по инструкции из этой статьи.

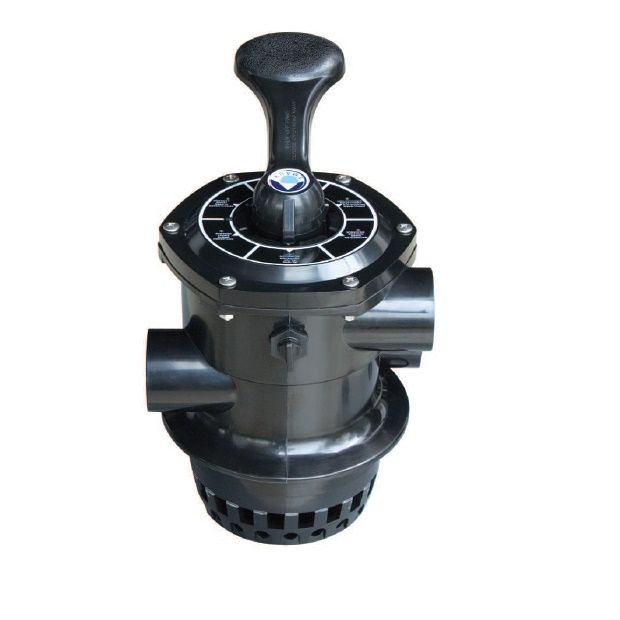

2. Характеристики Aquaviva MPV01
| Параметр | Значение |
|---|---|
| Модель | Aquaviva MPV01 (MPV-01) |
| Тип | Верхний 6-позиционный клапан |
| Подключение | 1.5" (38 мм) внутренняя резьба |
| Материал корпуса | Усиленный ABS-пластик |
| Материал "паука" | NBR (нитрильный каучук) + пластик |
| Максимальное давление | 2.5 bar (36 psi) |
| Рабочая температура | До 50 гр.C |
| Максимальная производительность | До 15 м3/ч |

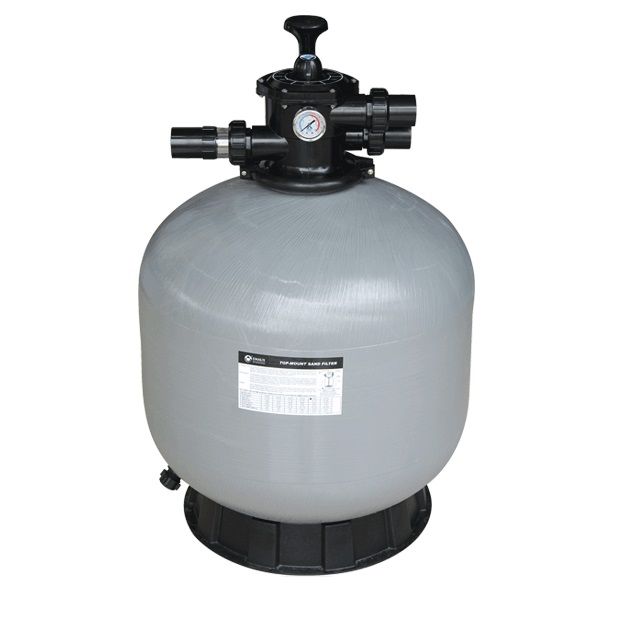

| Совместимые фильтры | Aquaviva V350, V450, V550, V650, V700 |
| Цена | 13 179 руб |
Что входит в комплект:
- Корпус клапана с тремя патрубками (вход, выход, дренаж)
- Роторный механизм ("паук") с резиновыми уплотнителями
- Прижимное кольцо с резьбой
- Рукоятка с фиксатором положения
- Манометр (на некоторых комплектациях)
- Инструкция по монтажу
3. Схема подключения 6-позиционного клапана
Правильное подключение клапана — залог долгой службы фильтрации. Вот стандартная схема для фильтра Aquaviva с верхним клапаном:
СХЕМА ПОДКЛЮЧЕНИЯ
Патрубок PUMP (насос): сюда подключается шланг от всасывающего насоса. Вода из бассейна поступает через скиммер/донный слив -> насос -> клапан.
Патрубок RETURN (возврат): отсюда очищенная вода возвращается в бассейн через форсунки.
Патрубок WASTE (дренаж): слив загрязненной воды при промывке, полоскании или сливе бассейна. Подключается к ливневой канализации или шлангу на улицу.

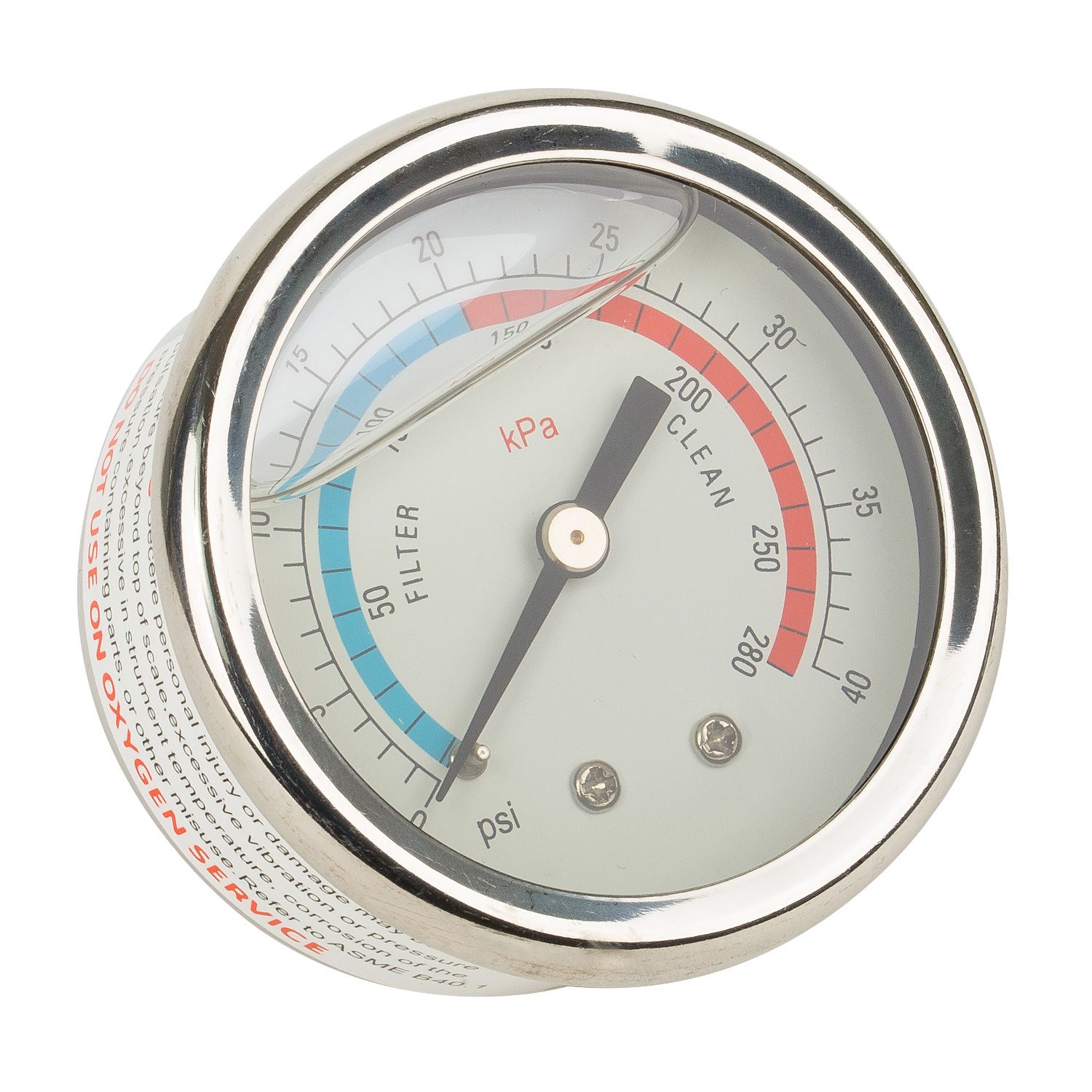

Манометр: устанавливается на верхней части клапана (гнездо 1/4"). Показывает давление в фильтре. Норма: 0.6-1.0 bar. При 1.5+ bar — пора промывать.
Патрубок RETURN (возврат): отсюда очищенная вода возвращается в бассейн через форсунки.
Патрубок WASTE (дренаж): слив загрязненной воды при промывке, полоскании или сливе бассейна. Подключается к ливневой канализации или шлангу на улицу.
Манометр: устанавливается на верхней части клапана (гнездо 1/4"). Показывает давление в фильтре. Норма: 0.6-1.0 bar. При 1.5+ bar — пора промывать.
ВАЖНО: правила монтажа
- Никакого клея ПВХ! Клапан крепится на резьбу с уплотнительной прокладкой. Клей разъест пластик за один сезон.
- Уплотнительная прокладка обязательна между клапаном и горловиной фильтра. Используйте оригинальную прокладку Aquaviva (1 225 руб) или силиконовую термостойкую.
- Прижимное кольцо затягивайте руками, без инструментов. Перетяжка деформирует корпус и клапан начнет течь.
- Манометр — в гнездо на 1/4" с тефлоновой лентой. Не перетягивайте — корпус клапана ломается.
- Трубопровод от насоса должен идти без перегибов. Каждый перегиб — потеря 0.1-0.2 bar давления.
- Обратный клапан перед насосом обязателен, если фильтр расположен выше уровня воды. Иначе при остановке насоса вода уйдет из фильтра, и при запуске насос "схватит" воздух.
4. Все 6 режимов: подробное описание и когда использовать
РЕЖИМ 1: ФИЛЬТРАЦИЯ (FILTER)
Что происходит: Вода из бассейна -> насос -> клапан -> верх фильтра -> проходит через песок сверху вниз -> очищается -> выходит через донный сборник -> возвращается в бассейн.
Когда использовать: Это основной режим. 95% времени фильтр работает в этом режиме.
Контроль: Манометр показывает 0.6-1.0 bar. Если давление выросло на 0.3-0.5 bar от начального — пора промывать.
Когда использовать: Это основной режим. 95% времени фильтр работает в этом режиме.
Контроль: Манометр показывает 0.6-1.0 bar. Если давление выросло на 0.3-0.5 bar от начального — пора промывать.
РЕЖИМ 2: ПРОМЫВКА (BACKWASH)
Что происходит: Вода из насоса поступает в донный сборник фильтра -> идет снизу вверх через песок -> взбивает грязь -> грязная вода сливается в дренаж.
Когда использовать: Когда давление на манометре выросло на 0.3-0.5 bar от начального (обычно раз в 1-2 недели при ежедневной эксплуатации).
Как делать:
Когда использовать: Когда давление на манометре выросло на 0.3-0.5 bar от начального (обычно раз в 1-2 недели при ежедневной эксплуатации).
Как делать:
- Остановите насос.
- Поверните рукоятку на BACKWASH.
- Включите насос на 2-3 минуты.
- Следите за стеклом смотрового окошка (если есть): вода сначала мутная, затем прозрачная. Когда прозрачная — промывка закончена.
- Остановите насос.
РЕЖИМ 3: ПОЛОСКАНИЕ (RINSE)
Что происходит: Вода идет в нормальном направлении (сверху вниз через песок), но выходит в дренаж, а не в бассейн. Это смывает остатки грязной воды из труб после режима промывки.
Когда использовать: Сразу после промывки, перед возвратом в режим фильтрации.
Как делать:
Когда использовать: Сразу после промывки, перед возвратом в режим фильтрации.
Как делать:
- После промывки остановите насос.
- Поверните рукоятку на RINSE.
- Включите насос на 30-60 секунд.
- Остановите насос.
- Переключите на FILTER и включите насос.
РЕЖИМ 4: ЗИМА / ЗАКРЫТО (WINTER / CLOSED)
Что происходит: Все каналы клапана перекрыты. Вода не циркулирует.
Когда использовать: При зимней консервации бассейна. Перекрывает доступ воды к фильтру, предотвращая замерзание и разрушение корпуса.
Как делать:
Когда использовать: При зимней консервации бассейна. Перекрывает доступ воды к фильтру, предотвращая замерзание и разрушение корпуса.
Как делать:
- Проведите шоковую дезинфекцию и промывку фильтра.
- Остановите насос.
- Поверните рукоятку на CLOSED.
- Слейте воду из фильтра через дренажный клапан внизу (если есть).
- Снимите манометр и слейте воду из гнезда.
РЕЖИМ 5: ДРЕНАЖ (WASTE)
Что происходит: Вода из насоса идет напрямую в дренаж, минуя фильтр.
Когда использовать:
Когда использовать:
- Частичная замена воды (сливаете 10-20% объема).
- Слив мутной воды после шоковой дезинфекции (перед включением фильтрации).
- Удаление механического мусора (листья, песок) после уборки дна.
РЕЖИМ 6: ЦИРКУЛЯЦИЯ (RECIRCULATE)
Что происходит: Вода циркулирует через насос, но обходит фильтр (идет напрямую из входа в выход).
Когда использовать:
Когда использовать:
- Быстрое распределение химии (хлор, pH плюс/минус) по всему бассейну без засорения фильтра.
- Работа при очень низком уровне воды, когда фильтрация опасна для насоса.
- Тестирование работоспособности насоса без нагрузки фильтра.
5. Типичные поломки и как их устранить
| Проблема | Причина | Решение | Цена запчасти |
|---|---|---|---|
| Клапан течет между корпусом и фильтром | Износ прокладки | Замена прокладки (1 225 руб) | 1 225 руб |
| Режимы не переключаются, "проворачивается" | Сломан "паук" (роторная заслонка) | Замена клапана полностью (13 179 руб) или "паука" (если найдете) | 13 179 руб |
| Вода течет из-под рукоятки | Износ сальника рукоятки | Замена сальника (входит в комплект прокладки) | 1 225 руб |
| Манометр показывает 0 | Сломан манометр или забито гнездо | Замена манометра (1 810 руб), прочистка гнезда иглой | 1 810 руб |
| При промывке вода не идет в дренаж | Забит дренажный патрубок или канализация | Прочистка патрубка, проверка слива | Бесплатно |
| Клапан пропускает воду в закрытом положении | Износ седел "паука", трещина корпуса | Замена клапана полностью | 13 179 руб |
КРИТИЧЕСКАЯ ОШИБКА: переключение режимов под давлением
НИКОГДА не поворачивайте рукоятку клапана при работающем насосе. Давление внутри фильтра (0.6-1.5 bar) создает силу, которая ломает "паука", деформирует седла и трескает корпус. Правило: насос выключен -> переключили режим -> включили насос. Нарушение этого правила — причина 70% поломок клапанов.
6. Товары из каталога Kupi-Bassein.ru
6-позиционные клапаны, фильтры и запчасти Aquaviva. Доставка по Москве, Московской области и России.
7. FAQ — Частые вопросы
Можно ли заменить 6-позиционный клапан на 4-позиционный?
Нет. 4-позиционный клапан (FILTER, BACKWASH, RINSE, WASTE) не имеет режимов WINTER и RECIRCULATE. Для зимовки без режима CLOSED придется разбирать систему. Для добавления химии без засорения фильтра — нет режима RECIRCULATE. 6-позиционный клапан — это стандарт для современных бассейнов.
Как часто нужно менять прокладку "паука"?
Каждые 2-3 сезона или при появлении течи. Признаки износа: вода капает из-под клапана, режимы переключаются с усилием, при промывке вода идет не в дренаж, а в бассейн. Прокладка стоит 1 225 руб, замена занимает 10 минут. Не откладывайте — течь разъедает песок и корпус фильтра.
Почему при промывке давление падает почти до нуля?
Это нормально. В режиме BACKWASH вода идет по короткому пути (вход -> донный сборник -> верх -> дренаж), минуя песок. Сопротивление минимальное, поэтому давление низкое (0.2-0.4 bar). Если давление выше 0.5 bar — проверьте, не забит ли дренажный шланг. Если ниже 0.1 bar — возможно, насос не набирает (воздух в системе, низкий уровень воды).
Можно ли установить MPV01 на фильтр другой марки?
Да, если горловина фильтра имеет стандартную резьбу 1.5" (38 мм) и диаметр горловины 110-125 мм. MPV01 совместим с фильтрами Hayward PowerLine, Emaux серии V, Kripsol серии AK/AS (с адаптером). Но лучше использовать родной клапан — гарантия сохраняется, прокладки подходят идеально. Перед покупкой измерьте диаметр горловины и шаг резьбы.
Что делать, если клапан заклинило и не поворачивается?
НЕ применяйте силу! Причины: 1) Забит песок в механизм — промойте фильтр, встряхните клапан. 2) Износ "паука" — разберите клапан (открутите прижимное кольцо), очистите, смажьте силиконовой смазкой. 3) Деформация корпуса от перетяжки — замените клапан. Если рукоятка не двигается даже при снятом давлении — "паук" сломан, нужна замена клапана.
Сколько стоит замена клапана "под ключ"?
Самостоятельно: клапан MPV01 (13 179 руб) + прокладка (1 225 руб) + манометр (1 810 руб, если нужен) = 16 214 руб. С вызовом мастера: + 3 500-5 000 руб за работу (1-2 часа) + выезд (500-1 500 руб в зависимости от расстояния). Итого: 20 000-23 000 руб. Многие владельцы делают замену сами — это проще, чем кажется, особенно с нашей инструкцией выше.
Как узнать, что клапан пора менять, а не ремонтировать?
Меняйте клапан полностью, если: 1) Корпус треснут (трещина видна невооруженным глазом). 2) Резьба на горловине фильтра сорвана (клапан болтается). 3) "Паук" сломан на 2+ лепестках. 4) Клапан старше 8 лет и течет после замены прокладки. Ремонтируйте (замена прокладки/сальника), если: клапан течет, но корпус целый; "паук" целый; клапану менее 5 лет.
Можно ли использовать клапан зимой в закрытом бассейне?
Да, но с осторожностью. Если бассейн накрыт тентом и вода не замерзает — клапан можно оставить в режиме CLOSED. Но лучше: 1) Слить воду из фильтра через дренажный клапан внизу. 2) Снять манометр, слить воду из гнезда. 3) Открутить клапан и убрать в сухое место. Это продлит срок службы на 2-3 года. Пластик ABS трескается при многократных циклах замерзания-оттаивания.
