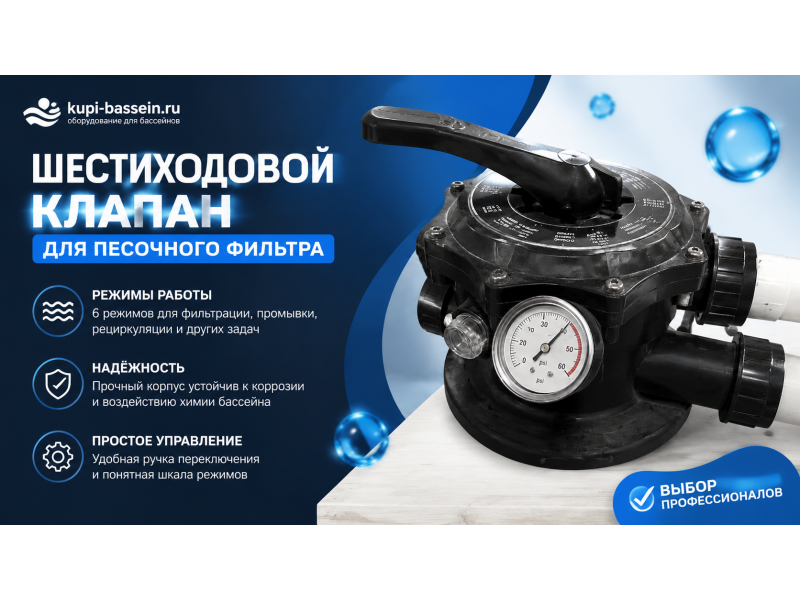

Почему фильтр не переключается: устройство 6-позиционного клапана
Песочный фильтр бассейна — это герметичный бак с кварцевым песком, через который прокачивается вода. Управление режимами работы берёт на себя 6-позиционный (многоходовой) клапан. Он переключает поток воды между режимами «Фильтрация», «Промывка», «Уплотнение», «Циркуляция», «Слив» и «Закрыто».
Клапан состоит из корпуса, поворотной ручки, штыря и двух ключевых уплотнителей: плоской прокладки под клапаном и фигурной прокладки-«паука» внутри. Именно износ этих прокладок — главная причина, по которой клапан перестаёт переключаться или фильтр не отключается от режима.
| Позиция клапана | Назначение | Когда проблема |
|---|---|---|
| Filter (Фильтрация) | Нормальная работа, вода очищается песком | Клапан заклинило в этом режиме |
| Backwash (Промывка) | Обратный поток, очистка песка | Не переключается на промывку |
| Rinse (Уплотнение) | Уплотнение песка после промывки | Ручка не фиксируется |
| Circulate (Циркуляция) | Вода идёт мимо фильтра | Вода не фильтруется |
| Waste (Слив) | Слив воды из бассейна | Клапан не переключается в слив |
| Closed (Закрыто) | Полное перекрытие потока | Не блокирует воду |
Пять причин, почему фильтр не отключается
Износ прокладки-«паук»
«Паук» — это фигурная резиновая прокладка внутри 6-позиционного клапана, которая направляет поток воды по нужному каналу. Со временем резина теряет эластичность, пересыхает или деформируется. Признак: ручка клапана поворачивается, но вода продолжает идти по старому контуру — фильтр не отключается из режима «Фильтрация» или не переключается на «Промывку». Замена паука стоит 242 руб и занимает 15 минут.
Заклинивание штыря ручки клапана
Штырь — пластиковая ось, соединяющая ручку с внутренним механизмом клапана. Если штырь сломан, треснул или износился, ручка вращается вхолостую, а клапан остаётся в прежнем положении. Штырь для Aquaviva MPV-01/MPV01B стоит 227 руб. Замена: вытащить остатки старого штыря пассатижами, вставить новый, зафиксировать винтом.
Износ уплотнительной прокладки под клапаном
Большая круглая прокладка между корпусом фильтра и основанием 6-позиционного клапана. Если она повреждена или сплющилась, клапан неплотно прилегает — вода подтекает, нарушается герметичность, механизм заклинивает. Признак: влажные разводы вокруг основания клапана. Прокладка Aquaviva V350-V700 стоит 1 227 руб.
Солевые отложения и загрязнения
При жёсткой воде или после хлорирования внутри клапана образуется налёт солей жёсткости. Механизм перестаёт двигаться плавно, ручку заклинивает в одном положении. Решение: разобрать клапан, замочить детали в растворе лимонной кислоты (100 г на 1 л воды) на 2-3 часа, счистить налёт мягкой щёткой.
Поломка внутреннего механизма клапана
Если износ зашёл слишком далеко — треснул корпус клапана, сломались внутренние перегородки или протёрлись каналы. В этом случае ремонт нецелесообразен. Требуется полная замена 6-позиционного клапана. Кран шестиходовой Aquaviva MPV01 — 13 194 руб, Kripsol VK6T — 16 755 руб.
Пошаговая инструкция по ремонту
Шаг 1. Диагностика (10 минут)
Отключите насос от сети. Снимите ручку клапана — открутите винт по центру (обычно Torx или отвертка). Извлеките штырь пассатижами. Осмотрите штырь: нет ли трещин, деформации, сколов. Проверьте вращение клапана рукой — если внутри чувствуется хруст или заедание, нужна разборка.
Шаг 2. Разборка и осмотр прокладок
Открутите 4-6 болтов по периметру основания клапана (размер головки обычно на 10). Снимите клапан с фильтра. Осмотрите прокладку-«паук»: она должна быть эластичной, без трещин и разрывов. Осмотрите большую уплотнительную прокладку — не сплющена ли, нет ли надрывов.
Шаг 3. Замена неисправных деталей
Замените повреждённые прокладки новыми. Смажьте резиновые уплотнители силиконовой смазкой (не литолом и не солидолом — они разрушают резину). Соберите клапан в обратном порядке: прокладка-«паук» → клапан на место → уплотнительная прокладка → 4-6 болтов крест-накрест.
Шаг 4. Проверка работы
Включите насос. Убедитесь, что при повороте ручки поток воды меняется. Проверьте все 6 позиций по очереди. Проследите, чтобы через основание клапана не сочилась вода. Если ручка поворачивается туго — смажьте штырь силиконовой смазкой.
Сколько стоят ремонт и запчасти в Москве
| Деталь | Цена | Время замены | Сложность |
|---|---|---|---|
| Прокладка «паук» Aquaviva MPV01 | 242 руб | 15 мин | Низкая |
| Штырь ручки клапана Aquaviva | 227 руб | 5 мин | Низкая |
| Уплотнительная прокладка под клапан | 1 227 руб | 20 мин | Средняя |
| Кран шестиходовой Aquaviva MPV01 | 13 194 руб | — | Замена полностью |
| Кран шестиходовой Kripsol VK6T | 16 755 руб | — | Замена полностью |
Все запчасти Aquaviva и Kripsol есть в наличии в Москве на складе Kupi-Bassein.ru. Самовывоз от 30 минут, доставка по Москве и Московской области — 1-2 дня.
Товары для ремонта клапана фильтра
Выберите подходящую запчасть для вашего фильтра. Все детали совместимы с песочными фильтрами Aquaviva V350-V700, Kripsol и большинством аналогов.
FAQ: Частые вопросы о фильтре бассейна
Самая частая причина — износ прокладки-«паук» внутри 6-позиционного клапана. Резина пересохла, деформировалась или порвалась — и поток воды не перенаправляется. Замена паука (242 руб) решает проблему в 80% случаев. Вторая возможная причина — сломан штырь ручки (227 руб).
Нет. Если клапан заклинило в одном положении, вы не сможете промыть фильтр. Песок забьётся грязью, давление упадёт, вода перестанет очищаться. При заклинивании на «Закрыто» насос может работать «всухую» и сгореть. Ремонт обязателен.
Плановое обслуживание — 1 раз в год перед началом сезона: осмотр прокладок, смазка штыря, проверка герметичности. Ресурс прокладки-«паук» — 2-3 сезона при нормальной эксплуатации. При жёсткой воде (более 400 ppm) ресурс сокращается до 1-2 сезонов.
Это классический симптом износа «паука» или сломанного штыря. Снимите ручку, проверьте штырь. Если он цел — разбирайте клапан и смотрите прокладку. Часто «паук» визуально выглядит целым, но под нагрузкой пропускает — замена всё равно решает проблему.
Проверьте уплотнительную прокладку под основанием клапана. Если она сплющилась — клапан неплотно прилегает к корпусу фильтра, герметичность нарушена. Также проверьте, не затянули ли вы болты слишком сильно — это может деформировать прокладку.
Работа мастера по замене клапана — 2 000-3 000 руб. Стоимость клапана: Aquaviva MPV01 — 13 194 руб, Kripsol VK6T — 16 755 руб. Если нужна только замена прокладки — 500-1 000 руб за работу плюс стоимость детали (242-1 227 руб).
