Зачем подключать электронагреватель и когда он выгоднее теплообменника
Электронагреватель — самый простой способ подогрева воды в частном бассейне в Москве и Московской области. В отличие от теплообменника, который работает от контура отопления дома, электрический проточный нагреватель греет воду напрямую. Ему не нужны котёл, газовая магистраль или система отопления — только электрическая сеть 220 В и насос фильтрации. Это делает монтаж самым быстрым и доступным для дач, где нет постоянного отопления или котла достаточной мощности.
Проточный нагреватель Pahlen работает по принципу «труба в корпусе»: вода проходит через корпус, внутри которого находится ТЭН из нержавейки (Incoloy 825) или титана. Нагреватель врезается в обвязку после песочного фильтра, а датчик потока контролирует наличие циркуляции. Если насос остановился, реле разрывает цепь — и электронагреватель не сгорит. Именно эта защита делает схему безопасной для использования в домах Подмосковья с частыми перебоями воды.
Когда электронагреватель выгоднее теплообменника? Если в доме уже есть котёл, но он слабый (например, 12-16 кВт на весь дом), отдать ему мощность на бассейн нельзя — он просто не потянет. Проточный электронагреватель на 3-9 кВт подключается к отдельной линии и не трогает отопление. Для бассейна до 30-40 м³ в Москве это оптимальное решение: он быстро греет воду и не требует сложной обвязки с трёхходовым клапаном.
Что учитывать при выборе способа подогрева
Перед тем как подключить электронагреватель, оцените объём бассейна. Стандартная формула: Q = V × ΔT × 1,16 / t, где Q — мощность в кВт, V — объём бассейна в м³, ΔT — разница температур (обычно 10°C, от +15°C до +25°C), t — время нагрева в часах. Для бассейна 20 м³ с прогревом на 10°C за 24 часа потребуется около 10 кВт. Для быстрого прогрева за 8 часов — 29 кВт. Именно поэтому модели на 3-18 кВт подходят для компактных чаш, а для больших бассейнов Москвы производитель рекомендует ставить несколько нагревателей или выбирать более мощное оборудование.
Теплопотери — второй ключевой фактор. Уличный бассейн в Подмосковье теряет до 25-35% тепла через поверхность, особенно ночью. Покрывало сокращает потери на 30-50%, поэтому даже при малой мощности нагревателя вода остаётся тёплой. Если накрыть зеркало воды плёнкой, электронагреватель фактически «держит» температуру, а не догоняет её каждый день.

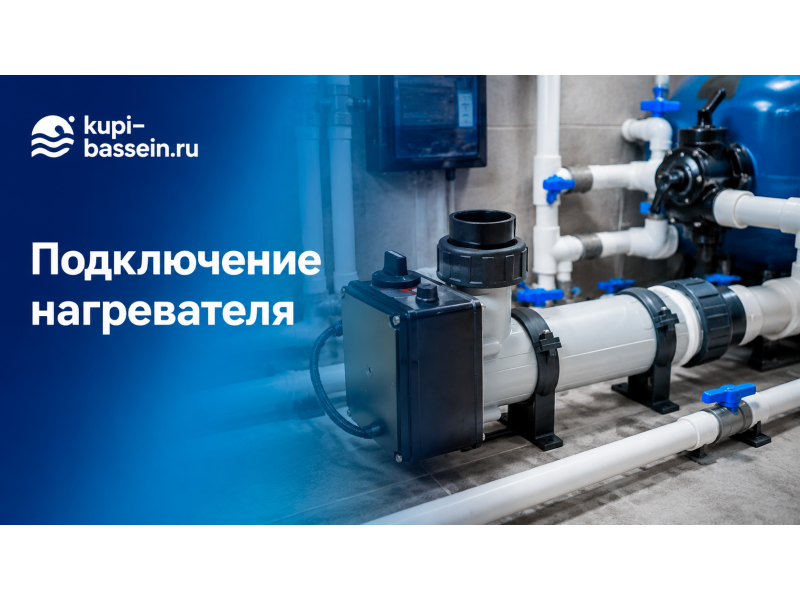

Схема подключения электронагревателя к бассейну
Правильное подключение проточного электронагревателя — это гидравлическая схема и электрическая схема, которые нельзя путать. Сначала вода, потом ток. Разберём обе части, чтобы монтаж в Москве и Подмосковье прошёл безопасно и без ошибок.
Гидравлическая схема обвязки
Проточный нагреватель всегда врезается в напорную магистраль — то есть после насоса. Датчик потока рассчитан на определённое давление, а корпус нагревателя не должен испытывать разрежения. Типовая схема для стационарного бассейна выглядит так:
| Элемент схемы | Расположение | Требования |
|---|---|---|
| Насос фильтрации | До фильтра | Создаёт напор 3-6 м вод. ст. |
| Песочный фильтр | После насоса | Даёт чистую воду в нагреватель |
| Электронагреватель | После фильтра | Диаметр подключения 50 мм (D50), муфты с резьбой |
| Реле протока | Внутри нагревателя | Включает ТЭН только при циркуляции |
| Форсунка возврата | В конце магистрали | Равномерный возврат подогретой воды |
Электрическая схема подключения
Электрическая часть — самое ответственное место. Электронагреватель питается от сети 220 В, поэтому его подключают через отдельный автоматический выключатель (дифавтомат) с УЗО. Датчик протока замыкает цепь только тогда, когда насос качает воду. Рекомендации по сечению кабеля и автомату приведены в таблице ниже.
| Мощность | Ток при 220 В | Сечение кабеля (медь) | Автомат (дифавтомат) |
|---|---|---|---|
| 3 кВт | 13,6 А | 2,5 мм² | 16 А |
| 9 кВт | 40,9 А | 6 мм² | 40 А |
| 12 кВт | 54,5 А | 10 мм² | 63 А |
| 15 кВт | 68,2 А | 10-16 мм² | отдельная линия 380 В либо 2×220 В |
| 18 кВт | 81,8 А | 10-16 мм² | отдельная линия 380 В |
Важно: нагреватели на 15-18 кВт часто требуют подключения к трёхфазной сети 380 В. Если в доме в Московской области только 220 В, такие мощные модели не подойдут — при превышении ток нагрузки выбьет вводной автомат. Оптимальный вариант для однофазной сети — 3-9 кВт. Для больших бассейнов ставят два нагревателя по 9 кВт на отдельные линии.
Пошаговый монтаж: 7 шагов
Ниже приведена пошаговая инструкция, по которой выполняется подключение электронагревателя на объектах в Москве и Подмосковье. Строго следуйте порядку — это гарантирует безопасную и долговечную работу.
| Шаг | Что сделать | Контроль |
|---|---|---|
| 1 | Обесточить насос фильтрации, снять давление | Кран на входе закрыт |
| 2 | Разметить участок после фильтра, отрезать трубу | Учёт длины муфт нагревателя |
| 3 | Установить нагреватель на муфты D50 (термопаста при желании) | Стрелка потока совпадает с направлением |
| 4 | Подключить кабель через дифавтомат к клеммной колодке | Сечение соответствует мощности |
| 5 | Подсоединить датчик протока (клеммы NO/COM) | Провод не касается корпуса |
| 6 | Заземлить корпус нагревателя | Сопротивление заземления < 4 Ом |
| 7 | Запустить насос, подать воду, затем — напряжение | Термостат выставить на +28°C |
Первое включение всегда «сухим» запрещено. Подавайте воду, дождитесь стабильного потока через форсунку (слышно движение, датчик потока замкнулся), только потом включайте питание. Если воздуха в магистрали много, реле протока может «дергаться» — выпустите воздух через воздухоотводчик.
Как выбрать ТЭН для электронагревателя
ТЭН — сердце электронагревателя. Именно он контактирует с водой и принимает на себя всю химическую и тепловую нагрузку. Для бассейна в Москве с активным хлором выбирают ТЭНы из инколоя 825 или титана — они не боятся коррозии и служат 5-8 лет.
Материалы ТЭНов: сравнение
| Материал ТЭНа | Устойчивость | Для какой воды | Рекомендация |
|---|---|---|---|
| Медь | Средняя | Мягкая вода, слабый хлор | Бюджетный вариант, короткий ресурс |
| Нержавейка AISI-304 | Хорошая | Пресная вода, хлор до 1 мг/л | Стандарт для частных бассейнов |
| Инколой 825 | Высокая | Хлор, соль, повышенные температуры | Оптимальный выбор для Москвы (Pahlen) |
| Титан | Максимальная | Солёная вода, электролиз, агрессивная химия | Премиум-класс, долгий ресурс |
Титановый ТЭН — золотой стандарт для бассейнов с электролизером солёной воды. Он практически не корродирует, переносит перепады температуры и высокую концентрацию хлоридов. Модели Pahlen с датчиком потока и ТЭНом из титана (141602T на 9 кВт и 141605T на 18 кВт) — как раз такой вариант: они предназначены для бассейнов с интенсивной обработкой воды.
Если вода пресная и хлор обычный, хватит ТЭНа из инколоя 825. Он дешевле титана и служит 5-7 лет. Замена ТЭНа — отдельная процедура, подробно описанная в нашей статье о замене ТЭНа в электронагревателе, — поэтому при выборе нагревателя смотрите на доступность запчастей у поставщика в Москве.
Сколько стоит подключить электронагреватель к бассейну в Москве
Сведём актуальные цены на электронагреватели и ТЭНы из каталога Kupi-Bassein.ru. Цены указаны на сегодняшний день и обновляются ежедневно вместе с фидом поставщика.
| Модель | Мощность | Материал ТЭНа | Объём бассейна | Цена |
|---|---|---|---|---|
| Pahlen 141600 (3 кВт) | 3 кВт | Инколой 825 | до 10 м³ | 33 792 руб |
| Pahlen 141602T (9 кВт, датчик) | 9 кВт | Титан | 10-25 м³ | 31 696 руб |
| Pahlen 141603 (12 кВт) | 12 кВт | Инколой 825 | 20-30 м³ | 36 963 руб |
| Pahlen 141604 (15 кВт) | 15 кВт | Инколой 825 | 25-35 м³ | 37 743 руб |
| Pahlen 141605T (18 кВт, датчик) | 18 кВт | Титан | 30-40 м³ | 67 803 руб |
| ТЭН Elecro 8T3AB 4 кВт | 4 кВт | Нержавейка | замена на Elecro | 40 752 руб |
Диапазон цен на проточные электронагреватели в Москве составляет 31 696 — 67 803 руб. Самая выгодная модель по соотношению цена-мощность — Pahlen 141602T на 9 кВт за 31 696 руб: титановый ТЭН, датчик протока и достаточная мощность для бассейна до 25 м³. Если бассейн компактный (до 10-15 м³), хватит модели 3-9 кВт.
Не забудьте про расходы на монтаж и электрику: кабель ВВГнг с сертификатом (1 500-4 000 руб), дифавтомат (1 200-2 500 руб), муфты и фитинги ПВХ D50 (800-1 800 руб). Работы по установке бригады в Москве оценивают в 5 000-12 000 руб в зависимости от сложности. Итоговый бюджет «под ключ» — 45 000-85 000 руб с учётом оборудования.
Купить электронагреватель и ТЭН в Москве: сравнение моделей и цен
Сравним шесть позиций из каталога по ключевым параметрам, чтобы вы могли подобрать нагреватель под конкретную задачу в Москве или Московской области.
| Параметр | Pahlen 3 кВт | Pahlen 9 кВт (Ti) | Pahlen 12 кВт | Pahlen 15 кВт | Pahlen 18 кВт (Ti) | ТЭН Elecro 4 кВт |
|---|---|---|---|---|---|---|
| Мощность | 3 кВт | 9 кВт | 12 кВт | 15 кВт | 18 кВт | 4 кВт |
| Материал ТЭНа | Инколой 825 | Титан | Инколой 825 | Инколой 825 | Титан | Нержавейка |
| Датчик потока | Нет | Да | Нет | Нет | Да | — |
| Напряжение | 220 В | 220 В | 220 В | 220 В | 220 В | — |
| Объём бассейна | до 10 м³ | 10-25 м³ | 20-30 м³ | 25-35 м³ | 30-40 м³ | замена |
| Цена | 33 792 руб | 31 696 руб | 36 963 руб | 37 743 руб | 67 803 руб | 40 752 руб |
Главный вывод: разница в цене между Pahlen 9 кВт с титановым ТЭНом (31 696 руб) и базовым 3 кВт (33 792 руб) минимальна, но мощность — втрое выше. Поэтому для бассейна 15-25 м³ в Москве рациональнее взять модель 9 кВт за 31 696 руб: она даёт запас мощности и титановый ТЭН, который переживёт любой химический режим.
Для бассейна 30-40 м³ оптимален Pahlen 18 кВт с датчиком потока за 67 803 руб — но учитывайте, что на 18 кВт нужна мощная линия. Если сеть 220 В ограничена, поставьте два нагревателя по 9 кВт на отдельные автоматы. Это надёжнее и дешевле одной мощной модели.
Товары из каталога Kupi-Bassein.ru
Подобрали для вас шесть электронагревателей и ТЭНов, которые подходят для подключения. Все модели проверены на реальных объектах в Москве и Московской области и есть в наличии на складе.
FAQ: частые вопросы о подключении электронагревателя
Электронагреватель врезается в напорную магистраль после песочного фильтра и перед форсункой возврата: скиммер → насос → фильтр → нагреватель → форсунка. Стрелка на корпусе должна совпадать с направлением потока воды. Электрически он подключается через отдельный дифавтомат. Обязательно: датчик протока должен быть подключён к клеммам NO/COM, включать нагрев только при работающем насосе. Подробная схема и таблица сечений кабеля приведены выше.
Да, обязательно. Реле (датчик) протока — главная защита от перегрева ТЭНа. Оно замыкает цепь только при наличии движения воды. Если насос остановился или завоздушилась магистраль, реле разрывает питание, и нагреватель не сгорает. Работать без реле протока нельзя — это приведёт к выходу ТЭНа из строя за один пуск. Модели Pahlen 141602T и 141605T уже оснащены встроенным датчиком потока.
Для бассейна 20-25 м³ в Москве оптимален проточный нагреватель 9-12 кВт. Расчёт: Q = 25 × 10 × 1,16 / 24 = 12,1 кВт для медленного прогрева за сутки. Модель Pahlen 141602T на 9 кВт (31 696 руб) с титановым ТЭНом — самый сбалансированный вариант по цене и ресурсу. Если есть линия на 12 кВт, берите Pahlen 141603 на 12 кВт за 36 963 руб — он быстрее прогреет воду.
Сам электронагреватель дешевле: 32-68 тыс. руб против 60-400 тыс. руб за тепловой насос. Но по эксплуатации тепловой насос экономичнее: он тратит в 3-5 раз меньше электроэнергии, генерируя до 4-5 кВт тепла на 1 кВт тока. Для бассейна на даче в Подмосковье, который используется летом и требует нечастой догревки, электронагреватель 3-9 кВт выгоднее. Для круглогодичного подогрева — тепловой насос. Подробное сравнение — в статье о выборе теплового насоса.
Время нагрева: t = V × ΔT × 1,16 / P. Для бассейна 20 м³ нагрев на 10°C нагревателем 9 кВт: t = 20 × 10 × 1,16 / 9 = 25,8 часа. С учётом теплопотерь уличного бассейна (20-35%) фактическое время составит около 30-32 часов. Используйте покрывало — оно сокращает время нагрева на 30-50% и «держит» температуру. Нагреватель 9 кВт — компромисс между скоростью и нагрузкой на сеть 220 В.
Да. Модели мощностью 15-18 кВт требуют трёхфазной сети 380 В, иначе ток превысит допустимый для однофазного ввода. При 220 В максимальная безопасная мощность одного модуля — 9-11 кВт. Если в доме только 220 В, устанавливайте два нагревателя по 9 кВт на отдельные автоматы. При наличии 380 В можно ставить Pahlen 15 или 18 кВт — они дают быстрый прогрев бассейна 25-40 м³.
Чаще всего причина — реле протока не чувствует поток: завоздушилась магистраль, слабый насос или забился фильтр. Проверьте давление и извлеките воздух. Вторая причина — сработал термостат при перегреве: выставите температуру ниже, проверьте контакт. Третья — выбило дифавтомат: проверьте сечение кабеля (9 кВт требует 6 мм², автомат 40 А). Если ТЭН замкнул, его нужно заменить. Подробнее — в статье о замене ТЭНа в электронагревателе.
