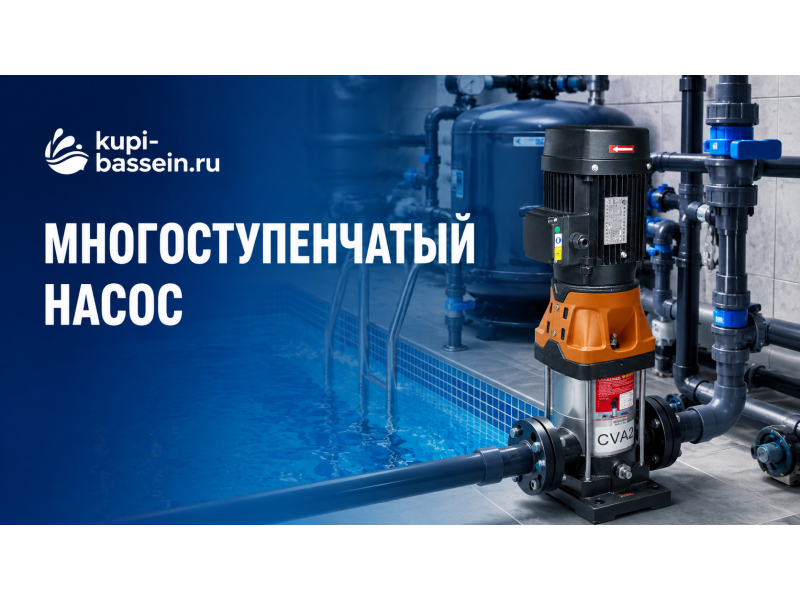

Что такое многоступенчатый насос и зачем он в бассейне
Многоступенчатый центробежный насос — это устройство, в котором несколько рабочих колёс установлены последовательно на одном валу. Каждая ступень увеличивает давление воды, поэтому суммарный напор оказывается в разы выше, чем у обычного одноступенчатого насоса той же мощности. Если стандартный циркуляционный насос для бассейна выдаёт напор 8-15 метров, то вертикальный многоступенчатый насос AquaViva LX серии CVA способен поднять воду на 43, 49, 57, 61, 68 и даже 116 метров.
Зачем это владельцу бассейна? Перечень задач шире, чем кажется. Во-первых, это водопады и декоративные стены, где вода должна выходить из трубы на высоте нескольких метров красивой ровной завесой. Во-вторых, фонтаны и гейзеры: чтобы струя била вверх, требуется избыточное давление на выходе, которого обычный насос не даст. В-третьих, противотоки — насадки, создающие течение, с которым можно плыть на месте: им нужен напор порядка 15-25 метров. В-четвёртых, подъём воды на верхние точки: наполнение бассейна, расположенного выше источника, бак запаса, полив и технические системы. Наконец, многоступенчатый насос применяют для быстрого наполнения и опорожнения больших чаш, где важна не столько скорость, сколько устойчивый напор при переменном уровне воды.
В Москве и Московской области такие насосы чаще всего заказывают владельцы загородных участков с ландшафтными водопадами и противотоками. Инженеры рекомендуют не экономить на этой группе оборудования: дешёвый одноступенчатый насос просто не создаст нужного давления, и водопад превратится в тонкую струйку, а противоток — в слабое течение.
Серии CVA и CVFA: в чём разница
В линейке AquaViva LX два исполнения. Модели серии CVA — стандартные, с корпусом и рабочими колёсами из чугуна и конструкционных сплавов. Это оптимальный выбор для бассейновой воды, технической воды и систем полива. Модели серии CVFA выполнены из нержавеющей стали: рабочее колесо, диффузоры и корпус устойчивы к коррозии и агрессивным средам. Такой насос подходит для питьевой воды, для воды с повышенным содержанием хлора, для перекачивания растворов реагентов и кислотно-щелочных сред.
Практический вывод: если планируете подавать воду из скважины на кухню или в систему водоподготовки на участке в Подмосковье, берите CVFA. Если задача чисто бассейновая — водопад, противоток, наполнение чаши — достаточно CVA. Разница в цене небольшая: нержавеющий CVFA3-10 стоит 58 015 руб, а стальной CVA3-13 — 58 303 руб, при этом у CVA3-13 напор выше (57 метров против 43).
Как читать маркировку модели
Название модели зашифровывает главные параметры. Разберём на примере CVA1-9: буквы CVA означают серию (CVA — стандартная, CVFA — нержавеющая), первая цифра после букв — производительность в кубометрах в час, цифра после дефиса — напор в метрах. CVA1-9 означает 1 м³/ч и 49,5 метра напора, CVA3-10 — 3 м³/ч и 43 метра, CVA1-21 — 1 м³/ч и 116 метров. Это очень удобно: вы сразу понимаете, потянет ли насос вашу задачу, не читая паспорт.
Все шесть моделей линейки работают от трёхфазной сети 380В. Это важное требование: для включения понадобится трёхфазная проводка в техническом помещении. Если её нет, нужно заранее предусмотреть монтаж или установить частотный преобразователь. В Москве при проектировании бассейна с водопадом трёхфазный ввод обычно закладывают на этапе строительства.
Как рассчитать требуемый напор
Формула расчёта напора проста: полный напор равен сумме геометрической высоты подъёма, потерь на трубопроводе и требуемого давления на выходе. Для водопада давление на выходе должно быть 8-15 метров, для фонтана — 10-20 метров в зависимости от высоты струи, для противотока — 15-25 метров на насадке.
Покажем на примере. У вас водопад высотой 3 метра над уровнем воды в бассейне, труба длиной 15 метров диаметром 32 мм, нужен напор на выходе 10 метров. Геометрическая высота — 3 метра, потери на прямой трубе и фитингах — примерно 2 метра, давление на выходе — 10 метров. Итого: 3 + 2 + 10 = 15 метров. Такой задаче полностью соответствует CVA1-9 с напором 49,5 метра — запас почти тройной, что очень хорошо: вы сможете регулировать поток вентилем без риска перегрузить двигатель.
Для противотока расчёт другой. Насадка противотока создаёт течение при давлении 15-25 метров и расходе 15-30 м³/ч. Но производительность моделей линейки — всего 1-3 м³/ч. Это значит, что вертикальные многоступенчатые насосы — не основной движитель противотока, а решение для точечной подачи: например, на компактную насадку или на пару форсунок с малым расходом. Для мощного противотока на бассейн 25-50 м³ в каталоге kupi-bassein.ru есть отдельные высокопроизводительные насосы противотока. Многоступенчатый же насос чаще берут на водопад, фонтан, верхние точки и подпитку.
Как выбрать производительность
Производительность 1 м³/ч достаточно для водопада шириной до 1,5 метра с тонкой завесой и для фонтана со струёй до 2 метров. Производительность 3 м³/ч подходит для широких водопадов 2-3 метра, мощных фонтанов, подпитки больших чаш и подачи воды на высоту нескольких этажей. Если задача смешанная — водопад плюс раздача по участку — выбирайте модели с 3 м³/ч: они универсальнее.
Ещё один критерий — напор. Чем больше этажей и выше водопад, тем больший напор нужен. Для одноэтажного загородного дома и бассейна на участке хватает моделей с напором 43-61 метр. Если вода должна подняться на второй-третий этаж или идёт по длинной трассе со множеством поворотов, берите CVA3-15 (68,5 м) или CVA1-21 (116 м). Последний — рекордсмен линейки, способный подавать воду на десятки метров вверх.
Сколько стоит многоступенчатый насос для бассейна
Цена вертикального многоступенчатого насоса AquaViva LX зависит от напора, производительности и материала корпуса. Самая доступная модель CVA1-9 с напором 49,5 метра стоит 47 467 руб. Модель CVA1-11 с напором 61 метр — 52 609 руб. Нержавеющий CVFA3-10 на 3 м³/ч с напором 43 метра — 58 015 руб. Стальной CVA3-13 с напором 57 метров — 58 303 руб, CVA3-15 с напором 68,5 метра — 60 473 руб. Флагман линейки CVA1-21 с напором 116 метров — 70 777 руб.
Для сравнения: обычный циркуляционный насос для бассейна стоит 15 000-30 000 руб, но он не способен обслужить водопад или фонтан. Разница в цене оправдана: многоступенчатый насос закрывает задачи, для которых другого простого решения нет. В Москве с учётом доставки и монтажа бюджет покупки с установкой обычно составляет 55 000-90 000 руб в зависимости от модели. Для большинства частных бассейнов в Московской области достаточно моделей до 60 473 руб.
Сравнение моделей и цен
| Модель | Производительность | Напор | Мощность | Материал | Цена |
|---|---|---|---|---|---|
| AquaViva LX CVA1-9 | 1 м³/ч | 49,5 м | 0,55 кВт | чугун/сталь | 47 467 руб |
| AquaViva LX CVA1-11 | 1 м³/ч | 61 м | 0,55 кВт | чугун/сталь | 52 609 руб |
| AquaViva LX CVFA3-10 | 3 м³/ч | 43 м | 0,75 кВт | нержавейка | 58 015 руб |
| AquaViva LX CVA3-13 | 3 м³/ч | 57 м | 1,1 кВт | чугун/сталь | 58 303 руб |
| AquaViva LX CVA3-15 | 3 м³/ч | 68,5 м | 1,1 кВт | чугун/сталь | 60 473 руб |
| AquaViva LX CVA1-21 | 1 м³/ч | 116 м | 1,1 кВт | чугун/сталь | 70 777 руб |
Как выбрать между моделями с одинаковым расходом 3 м³/ч? CVA3-13 и CVA3-15 отличаются только напором: 57 и 68,5 метра. Если водопад невысокий, а трасса короткая, переплата в 2 170 руб за CVA3-15 не нужна. Если же вода должна подняться высоко или труба идёт с поворотами на большую длину, запас напора окупается. Модели с 1 м³/ч дешевле, но их производительности хватает только на узкий водопад или один фонтан.
| Сценарий использования | Рекомендуемая модель | Почему |
|---|---|---|
| Водопад до 1,5 м, один фонтан | AquaViva LX CVA1-9 | напор 49,5 м, минимум затрат |
| Водопад на 2-й этаж, длинная трасса | AquaViva LX CVA1-11 | напор 61 м при 0,55 кВт |
| Питьевая вода, агрессивные среды | AquaViva LX CVFA3-10 | корпус из нержавейки |
| Широкий водопад 2-3 м, подпитка чаши | AquaViva LX CVA3-13 | расход 3 м³/ч, напор 57 м |
| Фонтан с высокой струёй, этажность | AquaViva LX CVA3-15 | расход 3 м³/ч, напор 68,5 м |
| Подача на большую высоту, башня | AquaViva LX CVA1-21 | напор 116 м |
Установка и подключение к водопаду и противотоку
Вертикальные многоступенчатые насосы монтируются строго вертикально на устойчивом основании. Техническое помещение должно быть сухим, отапливаемым зимой, с притоком воздуха для охлаждения двигателя. Расстояние от стен — не менее 30 см для обслуживания. Подключение к водопаду и противотоку выполняется жёсткой трубой ПВХ или нержавеющей трубой с минимальным количеством поворотов: каждый колено — дополнительные потери напора.
Перед первым пуском убедитесь, что насос заполнен водой: сухой запуск губителен для рабочей пары. Модели на 380В требуют подключения через автоматический выключатель с защитой от перегрева и правильного чередования фаз. Если ротор вращается в обратную сторону — это слышно по низкому гулу и отсутствию напора — поменяйте местами две фазы.
Подключение к водопаду
Выход насоса соединяется с трубой, идущей на верхнюю кромку водопада. На конце — распределительная камера, которая выравнивает поток по всей ширине завесы. Давление на выходе регулируйте вентилем: чем больше открыт вентиль, тем шире и мощнее завеса, но выше и нагрузка на насос. Оптимальный режим — когда насос работает без перегрева, а поток ровный, без пузырей и разрывов. Для шумных городских участков в Москве водопад монтируют на виброизолирующие подушки, чтобы не передавать вибрацию на фундамент.
Подключение к противотоку
При подключении к компактной насадке противотока устанавливайте насос как можно ближе к насадке, чтобы сократить потери напора на трассе. Диаметр трубы выбирайте не меньше выходного патрубка насоса. После насадки обязательна обратный клапан, чтобы вода не уходила обратно при выключении. Регулировку силы течения выполняют вентилем на напорной линии: закручивая его, вы увеличиваете давление на насадке и силу течения, но следите, чтобы насос не работал в закрытую более пары минут.
Отличия от циркуляционного насоса и подбор пары с фильтром
Циркуляционный насос фильтровальной установки создаёт напор 8-15 метров и рассчитан на прокачку всего объёма бассейна через фильтр 4-6 раз в сутки. Он не может создать давление, необходимое для фонтана или высокого водопада. Многоступенчатый насос решает противоположную задачу: даёт высокое давление при малом расходе. Поэтому не стоит заменять одно другим: фильтрация остаётся на своём насосе, а водопад, фонтан или верхнюю подачу обслуживает отдельный многоступенчатый.
Для больших бассейнов это стандартная схема: один насос — на фильтровальную установку, второй — на аттракционы. Подбор пары: циркуляционный насос выбирается по объёму чаши (на бассейн 40 м³ нужен насос с производительностью 10-16 м³/ч), а многоступенчатый — по напору и расходу водопада или фонтана. Многоступенчатый насос работает в отдельном контуре с собственной запорной арматурой. На входе обязателен фильтр грубой очистки, чтобы песок и мелкий мусор не попали в рабочее колесо.
Товары: многоступенчатые насосы AquaViva LX в каталоге
Все шесть моделей линейки AquaViva LX есть в наличии в каталоге kupi-bassein.ru с доставкой по Москве и всей России. Цены актуальны на день публикации.
FAQ: частые вопросы о многоступенчатых насосах
Многоступенчатый насос имеет несколько рабочих колёс на одном валу и создаёт напор от 43 до 116 метров, тогда как циркуляционный выдаёт всего 8-15 метров. Первый нужен для водопадов, фонтанов, противотоков и подъёма воды на высоту, второй — для прокачки всего объёма бассейна через фильтр. Это разные задачи, и они не взаимозаменяемы.
Сложите три величины: высоту подъёма воды (расстояние от уровня воды до верхней кромки), потери напора на трубе и фитингах (примерно 0,5-1,5 метра на 10 метров трубы плюс потери на каждом повороте) и требуемое давление на выходе (8-15 метров для водопада, 10-20 метров для фонтана). Например, для водопада высотой 3 метра с трубой 15 метров и давлением на выходе 10 метров нужно около 15-16 метров напора — с запасом подойдёт CVA1-9.
CVA — серия стандартных насосов из чугуна и стали, CVFA — исполнение из нержавеющей стали. Первая цифра после букв — производительность в кубометрах в час (3 м³/ч), цифра после дефиса — напор в метрах (68,5 метра). То есть CVA3-15 выдаёт 3 м³/ч при напоре 68,5 метра.
Нет. Если у бассейна нет водопада, фонтана, противотока или необходимости поднимать воду на верхние точки, достаточно обычного циркуляционного насоса фильтровальной установки. Многоступенчатый насос оправдан только там, где требуется высокое давление: аттракционы, декоративные элементы и подпитка с подъёмом воды.
Все модели линейки AquaViva LX CVA/CVFA рассчитаны на трёхфазную сеть 380В. Для их работы нужен трёхфазный ввод в техническом помещении. Если его нет, потребуется заложить линию 380В на этапе строительства или использовать частотный преобразователь, который также решает задачу плавного пуска и регулировки производительности.
CVFA из нержавеющей стали нужна для питьевой воды, воды с повышенным содержанием хлора, растворов реагентов и других агрессивных сред. Стандартная CVA из чугуна и конструкционных сплавов подходит для бассейновой и технической воды. Если насос будет работать с питьевой водой на участке, берите CVFA3-10.
Для мощного противотока на бассейн 25-50 м³ лучше подходят специальные высокопроизводительные насосы противотока с расходом 15-30 м³/ч. Многоступенчатые насосы с расходом 1-3 м³/ч применяют для компактных насадок и точечной подачи: например, CVA3-15 с напором 68,5 метра подойдёт для небольшой насадки противотока при правильной регулировке вентилем.
