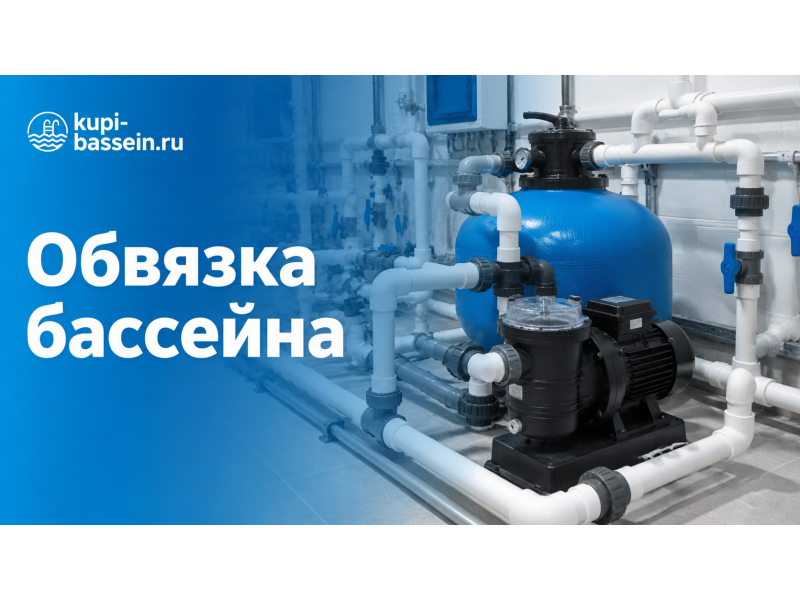

Что такое обвязка бассейна и зачем она нужна
Многие владельцы загородных участков в Подмосковье и Московской области ошибочно считают, что бассейн — это кусок бетона с водой, фильтр и насос. На деле между скиммером, донным сливом, насосом, фильтровальной установкой и возвратными форсунками существует целый «кровеносный» контур — именно его и называют обвязкой бассейна. Это совокупность труб ПВХ, уголков, тройников, колен, переходников, клапанов и кранов, по которым вода проходит полный цикл: забирается из чаши, очищается песком в фильтре и возвращается обратно уже чистой.
Грамотная обвязка — это не просто «трубы, которые не текут». От неё зависит и качество очистки, и срок службы насоса, и расход электроэнергии, и удобство эксплуатации. Если схема собрана неверно, насос будет «глотать» воздух, фильтр будет быстро забиваться, а вода — мутнеть и зеленеть даже при дорогой химии. Именно поэтому обвязке насоса и фильтра стоит уделить внимание ещё на стадии монтажа, а не когда всё уже залито бетоном.
В этой статье разберём схему обвязки «насос — фильтр», рассмотрим последовательность соединения элементов, типичные ошибки и подберём комплект оборудования и труб для бассейна 10х4 метра с расчётом стоимости в Москве. Тема практическая, поэтому большую часть материала занимает схема подключения, таблицы и пошаговые инструкции.
Принципиальная схема обвязки насоса и фильтра
Классическая схема циркуляции бассейна бесконечна: вода забирается из чаши, проходит через фильтр и возвращается в неё снова. Разберём контур по элементам от забора до возврата. Каждый узел решает свою задачу, и соединить их нужно строго в определённом порядке.
Всасывающая линия: скиммер и донный слив
Всасывающая (подсасывающая) линия забирает воду из чаши. В её состав входят заборные устройства, соединённые с насосом всасывающей магистралью. Основные элементы — скиммер (забирает верхний, самый загрязнённый слой воды вместе с листьями и мусором) и донный слив (убирает воду со дна). Оба устройства монтируются в стенку или в дно бассейна ещё на этапе закладки, и их выводные трубы идут в технический отсек или к насосной станции.
Для корректной работы всасывающую магистраль делают трубой 50 мм. Это важно: если взять трубу 32 мм, насос будет испытывать чрезмерное сопротивление, «глотать» воздух и гудеть, а производительность фильтрации резко упадёт. На каждый скиммер на 50 мм приходится примерно 500-600 л/мин — этого с запасом хватает для бассейна 10х4 м.
Насос: циркуляционное сердце системы
Насос — единственный движущийся элемент в обвязке. Он создаёт разрежение на всасывающей стороне, затягивая воду, и давление на напорной, продавливая её через фильтр. Перед насосом обязательно устанавливается корзина-фильтр (pre-filter) и шаровой кран, а после — обратный клапан. Обратный клапан не даёт воде стекать обратно из фильтра в насос при его остановке, что защищает сам насос и продлевает его ресурс.
Важное правило — насос всегда стоит после всех заборных устройств и перед фильтром. Распространённая ошибка новичков — установка насоса после фильтра, отчего фильтровальная установка работает под отрицательным давлением и засасывает воздух, а песок из чаши вымывается. Так делать нельзя: насос должен толкать воду в фильтр, а не тянуть её из него.
Фильтровальная установка: сердце очистки
После насоса вода под давлением поступает в фильтровальную установку — обычно песочный фильтр с кварцевым песком. Здесь происходит механическая очистка: взвесь, песчинки, частицы грязи и мельчайшие волокна задерживаются в толще песка. Как только песок набирает достаточно грязи (о чём сигнализирует манометр давлением выше 1,5-1,8 бар), включается режим обратной промывки на шестипозиционном кране, и грязная вода сбрасывается в канаву или дренаж.
К фильтру также приходит труба обратной промывки, которая выводится под уклоном на улицу. Фильтрация продолжается, пока вода не станет чистой. Расчёт для бассейна 10х4 м с объёмом 40-45 м³ обычно требует фильтра от 500 до 650 мм при производительности 6-10 м³/ч.
Возвратная линия: форсунки
После фильтра очищенная вода идёт по напорной линии обратно в чашу — к возвратным форсункам. Форсунки создают направленную струю воды, которая обеспечивает циркуляцию всего объёма, не давая воде застаиваться в углах. Их располагают напротив скиммера, чтобы отражённая от стенки струя «подгоняла» мусор к заборному устройству. При монтаже возвратной линии используют трубы 32-40 мм: они позволяют держать комфортное давление, а поток остаётся равномерным.
| Элемент обвязки | Функция | Диаметр трубы | Материал |
|---|---|---|---|
| Скиммер | Забор верхнего слоя воды | 50 мм | ПВХ |
| Донный слив | Забор воды со дна | 50 мм | ПВХ |
| Циркуляционный насос | Создание напора и давления | 50 мм на всас / 50 мм на напор | Нерж. + ПВХ |
| Фильтровальная установка | Очистка воды песком | 50 мм на входе / 50 мм на выходе | ПВХ + стеклопластик |
| Возвратная форсунка | Подача чистой воды в чашу | 32-40 мм | ПВХ |
Как собрать обвязку насоса и фильтра: пошаговая схема
Сборка обвязки — это работа, которая отлично делается своими руками. Ниже — пошаговый алгоритм, который используют монтажники при подключении насоса к фильтровой установке на объектах в Москве и Подмосковье. Если следовать ему, то система соберётся герметичной и проработает десятки лет.
Шаг 1: планирование трассы и разметка закладных
До начала монтажа определяют места вывода закладных деталей (скиммер, донный слив, возвратные форсунки) и рисуют схему прокладки труб от каждого узла к насосной станции. Трассу прокладывают с минимальным количеством поворотов: каждый уголок создаёт дополнительное сопротивление потоку. Идеально, если насосная будет стоять рядом с чашей, а длина магистралей — в пределах 3-5 метров. Все закладные должны свободно подключаться и обеспечиваться заглушками до ввода в эксплуатацию.
Шаг 2: сборка труб и фитингов на ПВХ-клей
Трубы ПВХ соединяются не на резьбе и не на фум-ленте, а на специальном клее — так называемом холодном сварном шве. Перед склейкой поверхности зачищают мелкой шкуркой, обезжиривают и наносят клей на обе склеиваемые поверхности. Затем деталь быстро вставляют с поворотом на четверть оборота для распределения клея и ждут 24 часа до полной полимеризации. Для сборки всей обвязки на 10х4 метра понадобится примерно 3-5 литров клея, а сам процесс занимает 2-4 часа.
Шаг 3: установка насоса и кранов
Насос монтируют на ровное основание с виброопорами или плитой, строго горизонтально. Перед насосом ставят шаровой кран и корзину-фильтр, после — обратный клапан. Это позволяет отсекать насос от системы для обслуживания, не сливая воду из фильтра, и защищает его от обратного тока воды. Насос подключают к электросети через автомат и УЗО с заземлением.
Шаг 4: подключение фильтровальной установки
Фильтровальная установка соединяется с насосом напорной трубой 50 мм. К шестипозиционному крану подключают три линии: вход от насоса, выход к возвратным форсункам и линию обратной промывки в дренаж. Перед засыпкой песка в фильтр его промывают, а затем заполняют чашу на 2/3 песка нужной фракции. Обязательно проверяют, что фитинги не затянуты с перекосом — это самая частая причина протечек.
Шаг 5: присоединение возвратных форсунок
После фильтра напорная линия идёт к возвратным форсункам, которые распределены по стенкам чаши напротив скиммера. Диаметр возвратных линий — 32-40 мм. Форсунки позволяют регулировать направление и напор струи, что важно для точечного подбора циркуляции. На этом этапе укладываются последние участки труб в техническом отсеке и в чашу.
Шаг 6: опрессовка и запуск
Перед запуском систему проверяют на герметичность: открывают краны, заполняют магистрали водой и вытесняют воздух через воздухоотводчик. Давление на манометре должно установиться в пределах 0,8-1,5 бар. Если стрелку скачет и слышен воздух — где-то подсасывается. Только после этого включают насос в режиме «Фильтрация». В первые дни воду обязательно промывают, так как мелкая грязная фракция песка вымывается из чаши.
| Шаг | Что делаем | Инструмент | Время |
|---|---|---|---|
| 1. Разметка | Планирование трассы, точек вывода | Рулетка, уровень | 1 час |
| 2. Склейка труб | Сборка магистралей на ПВХ-клей | Клей, шкурка, кисть | 2-4 часа |
| 3. Насос и краны | Установка насоса, крана и обратного клапана | Ключи, кабель, УЗО | 1-2 часа |
| 4. Фильтр | Подключение фильтра, засыпка песка | Воронка, ведро | 1-2 часа |
| 5. Форсунки | Подключение возвратных форсунок | Ключи, герметик | 1 час |
| 6. Опрессовка | Проверка герметичности и запуск | Манометр, воздухоотводчик | 1-2 часа |
Какие материалы и оборудование нужны для обвязки
Чтобы собрать обвязку насоса и фильтра, необходимы две группы позиций: сами изделия для соединения труб (клей, фитинги, клапаны, форсунки) и гидравлическое оборудование (насос, фильтровальная установка, скиммер). Разберём каждую группу по отдельности на примере реальных позиций из каталога kupi-bassein.ru.
Клей и фитинги для труб ПВХ
ПВХ-трубы и фитинги соединяются клеем, который даёт монолитный и герметичный шов. Популярный вариант — клей Bailey L-6023 в таре 946 мл. Его расход составляет примерно 0,3-0,5 л на десяток соединений, поэтому для полной обвязки достаточно одной-двух банок. При покупке клея смотрите на срок годности и температуру применения: зимой, при отрицательных температурах, клей может густеть и схватываться хуже, поэтому в холодное время монтаж в Москве ведут в отапливаемом помещении.
Кроме клея, понадобятся уголки, тройники, муфты, переходники и шаровые краны подходящих диаметров. В базовом комплекте для бассейна 10х4 метра обычно закладывают 20-40 единиц фасонных деталей. Это недорогой расходник, но без него обвязку собрать физически невозможно.
Насос и фильтровальная установка
Пара «насос + фильтр» — центральное звено обвязки, поэтому их надо подбирать согласованно. Для бассейна 10х4 м с объёмом 40-45 м³ подходит насос Emaux SPH150 на 1,1 кВт (220 В) и фильтровальная установка Emaux FSP400-4W на 400 мм с верхним подсоединением и производительностью около 6 м³/ч. Насос создаёт нужный напор, а фильтр успевает оборачивать весь объём воды за 6-8 часов штатной работы.
Если взять более мощный насос на слабый фильтр, песок будет быстро утрамбовываться и забиваться, качество очистки упадёт, а давление начнёт расти. Правило простое: производительность насоса должна соответствовать фильтру, а не наоборот.
Скиммер и возвратные форсунки
Скиммер забирает верхний загрязнённый слой воды. Для бетонной чаши используют скиммер под бетон, например Aquaviva Standard EM0010C: надёжный пластиковый корпус, удобная корзина и возможность подключения к всасывающей линии 50 мм. На длинную стенку глубиной до 1,5 м достаточно двух скиммеров, но для бассейна 10х4 м чаще ставят один большой и дополняют его возвратными форсунками.
Возвратные форсунки возвращают очищенную воду. Универсальная форсунка Emaux EM2828V (Opus) монтируется в закладную гильзу, а донная форсунка Kripsol BIF.С встраивается в дно под плитку. Комбинация «ские + возврат» создаёт правильную циркуляцию и равномерный прогрев воды во всех углах чаши, что особенно важно в прохладную погоду в Подмосковье.
Сколько стоит обвязка бассейна
Ниже — ориентировочная смета на обвязку насоса и фильтра для бетонного бассейна 10х4 метра в Москве и Московской области. Цены актуальны на момент публикации и взяты из каталога kupi-bassein.ru. В таблице учтены как гидравлическое оборудование, так и соединительные материалы.
| № | Позиция | Модель / назначение | Цена, руб. |
|---|---|---|---|
| 1 | Фильтровальная установка | Emaux FSP400-4W, 400 мм, 6 м³/ч | 32 513 |
| 2 | Циркуляционный насос | Emaux SPH150, 1,1 кВт, 220 В | 37 109 |
| 3 | Скиммер под бетон | Aquaviva Standard EM0010C | 3 628 |
| 4 | Форсунка возвратная | Emaux EM2828V (Opus) универсал. | 729 |
| 5 | Форсунка донная | Kripsol BIF.С (под плитку) | 961 |
| 6 | Клей для труб ПВХ | Bailey L-6023, 946 мл | 1 260 |
| Итого оборудование | 6 позиций | Гидравлика + материалы | 76 200 |
Итог по шести основным позициям — около 76 200 рублей. К этой сумме добавьте фасонные детали, шаровые краны, обратный клапан, воздухоотводчик и трубы (15 000-30 000 руб.), электрический автомат и УЗО (2 500-4 000 руб.), а также работы монтажников, если вы не собираете обвязку сами. В Москве и Московской области монтаж обвязки с насосной станцией обходится в 20 000-40 000 рублей. Полный бюджет на «сделать обвязку под ключ» для бассейна 10х4 метра — ориентировочно 120 000-160 000 рублей.
Сравнение способов монтажа: своими руками или с монтажниками
Многие владельцы загородных домов выбирают между самостоятельной сборкой и заказом монтажа у специалистов. У каждого варианта есть свои сильные стороны.
| Способ | Плюсы | Минусы |
|---|---|---|
| Своими руками | Экономия 20 000-40 000 руб., полный контроль над процессом | Риск ошибок с герметичностью и продувкой |
| Привлечение монтажников | Гарантия на работу, быстрее по срокам, дешевле в долгую | Дополнительные расходы, нужно искать надёжную бригаду |
Для тех, кто уверенно держит инструмент и готов потратить 2-3 дня, самостоятельный монтаж обвязки полностью имеет смысл: склейка ПВХ трубы не требует сварки и спецоборудования. Если же сам не хочется браться, лучше доверить обвязку компании, которая даст гарантию на соединения и запустит систему с корректной опрессовкой.
Типичные ошибки при обвязке насоса и фильтра
По опыту монтажа в Подмосковье можно выделить пять самых распространённых ошибок, которые приводят к переделке всей системы. Зная их заранее, вы легко сэкономите и время, и деньги.
Ошибка 1: слишком тонкие трубы всасывающей линии
Использование трубы 32 мм на всасывание вместо 50 мм — почти гарантированная проблема. Насос испытывает повышенное сопротивление, работает с перегрузкой, шумит и быстро выходит из строя. Всегда придерживайтесь 50 мм на всём всасывающем тракте.
Ошибка 2: насос после фильтра
Такое положение создаёт вакуум в фильтре, он засасывает воздух, а песок вымывается в чашу. Насос всегда ставится перед фильтром — это незыблемое правило гидравлики.
Ошибка 3: нет обратного клапана и кранов
Без обратного клапана вода из фильтра стекает в насос при остановке и вращает его в обратную сторону, что быстро изнашивает сальник. Без кранов обслуживание превращается в слив всей воды.
Ошибка 4: перекос фитингов при склейке
Затянутый с перекосом фитинг даёт микроскопическую протечку, которую не увидишь сразу. Поэтому после сборки обязательна опрессовка и контроль давления.
Ошибка 5: неверный расчёт фильтра
Для бассейна 10х4 м с объёмом 40-45 м³ нужен фильтр от 400 до 650 мм. Слишком компактный фильтр будет требовать частой промывки, а мощный насос его «задавит». Отсюда — закупка оборудования строго под объём чаши.
Как выбрать оборудование для обвязки
Правильная обвязка начинается с подбора оборудования по производительности. Есть простой ориентир: фильтроцикл (время полного оборота воды) не должен превышать 6 часов для частного бассейна. При объёме 40-45 м³ нужна производительность фильтрации не менее 7 м³/ч, а значит, фильтр от 400-650 мм и насос 1,1 кВт. Исходя из этого, закладывайте скиммер, донный слив, возвратные форсунки и трубы 50/32-40 мм.
Все эти позиции доступны в каталоге kupi-bassein.ru с доставкой по Москве и Московской области. Ниже — конкретный комплект из шести изделий, которые понадобятся для сборки обвязки насоса и фильтра на бетонном бассейне.
Товары для обвязки насоса и фильтра
Вот 6 позиций, которые можно заказать в каталоге kupi-bassein.ru. Цены и характеристики соответствуют актуальному прайсу на момент публикации.
FAQ: частые вопросы об обвязке бассейна
Гидравлическая часть для бассейна 10х4 м обходится примерно в 76 200 рублей за 6 основных позиций (фильтровальная установка, насос, скиммер, две возвратные форсунки, клей). С учётом фитингов, труб, кранов и электрики бюджет на материалы вырастает до 110 000-130 000 рублей. Монтаж обвязки в Москве и Подмосковье добавляет 20 000-40 000 рублей.
Правильная схема — «скиммер и донный слив → циркуляционный насос → фильтровальная установка → возвратные форсунки». Насос всегда стоит перед фильтром и толкает в него воду под давлением. Перед насосом устанавливают шаровой кран и корзину-фильтр, после — обратный клапан. Диаметр всасывающей магистрали — 50 мм, возвратной — 32-40 мм.
Всасывающая линия (скиммер, донный слив к насосу) — труба ПВХ 50 мм. Напорная линия от насоса к фильтру — тоже 50 мм. Возвратная линия от фильтра к форсункам — 32-40 мм. Использование тонких труб на всасывании создаёт сопротивление, перегружает насос и снижает производительность фильтрации.
Да, обратный клапан обязателен. Он ставится на напорной линии после насоса и не даёт воде стекать из фильтра обратно в насос при остановке. Без него насос может вращаться в обратную сторону, что быстро изнашивает сальник и приводит к протечкам. Клапан также упрощает обслуживание и промывку фильтра.
Да, базовую обвязку реально собрать самостоятельно: склейка труб ПВХ на клей не требует сварки и спецоборудования. Весь процесс занимает 2-3 дня. Сложные моменты — закладка скиммера и форсунок в бетон и подключение электрики, которую обязательно поручайте лицензированному электрику с установкой автомата и УЗО.
Скорее всего, в систему попал воздух или засорилась корзина-фильтр перед насосом. Проверьте всасывающий тракт на подсос воздуха, очистите корзину прe-фильтра и стравите воздух через воздухоотводчик. Если гул не исчезает, возможен перекос фитингов или слишком тонкая всасывающая труба — проверьте, чтобы она была не менее 50 мм.
Фильтр промывают, когда давление на манометре в режиме «Фильтрация» поднимается выше 1,5-1,8 бар — обычно раз в 1-2 недели в активный сезон. Промывку делают на шестипозиционном кране в положении «Промывка» до чистой воды, затем «Ополаскивание» и снова «Фильтрация». При регулярной промывке песок в фильтре меняют раз в 2-3 года.
