Схема подключения прожектора бассейна
Подключение подводного освещения регламентируется ПУЭ (глава 7.1). Обязательная схема: щит (автомат + УЗО) → трансформатор 220/12В → прожектор. Все элементы должны иметь степень защиты не ниже IP44, а для уличной установки — IP65.

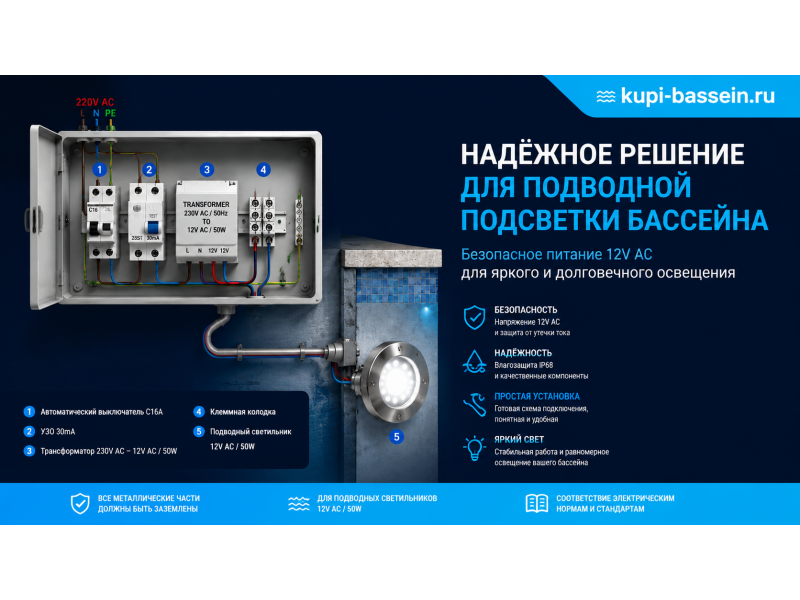

Принципиальная схема
Выбор кабеля
Для подключения прожектора используйте медный кабель с двойной изоляцией. Сечение жил — 3×2.5 мм² (фаза, ноль, земля). Марка — ВВГнг-LS или ПВС. Длина кабеля от трансформатора до прожектора — не более 20 м (при большей длине — потери напряжения). Прокладка — в гофрированной трубе ПВХ, под землёй на глубине 0.7 м.
Монтаж трансформатора
Трансформатор 220/12В устанавливается в сухом проветриваемом помещении. Минимальное расстояние от края бассейна — 3 м. Высота от пола — не менее 0.5 м (на случай подтопления). Корпус трансформатора обязательно заземляется. Подключение — через клеммник, скрутки не допускаются.
Пошаговая инструкция подключения
Шаг 1. Отключите автомат на щите. Убедитесь отсутствием напряжения индикатором.
Шаг 2. Проложите кабель от щита до места установки трансформатора в гофре. Оставьте запас 0.5 м с каждой стороны.
Шаг 3. Установите трансформатор на стену (не выше 1.5 м от пола). Закрепите дюбелями.
Шаг 4. Подключите вход 220В к трансформатору: фаза (L) — коричневый, ноль (N) — синий, земля (PE) — жёлто-зелёный. Затяните винты клемм.
Шаг 5. Подключите выход 12В к прожектору. Соблюдайте полярность, если прожектор LED. Для галогенных прожекторов полярность не важна.
Шаг 6. Проверьте сопротивление изоляции мегаомметром (норма: не менее 0.5 МОм).
Шаг 7. Включите автомат, проверьте работу. Прожектор должен гореть ровно, без мерцания.
Выбор трансформатора
| Мощность прожектора | Трансформатор | Цена |
|---|---|---|
| 1×35 Вт | Aquant 75 Вт | 4 078 руб |
| 2×35 Вт | Pool King 100 Вт IP65 | 4 610 руб |
| 3×35 Вт | Aquant 105 Вт | 4 712 руб |
| 6×35 Вт | Pool King 300 Вт IP65 | 8 464 руб |
Товары для подключения освещения
FAQ
Категорически нет. Прожектор 12В сгорит мгновенно при подключении к 220В. Только через понижающий трансформатор 220/12В.
Автомат на 6–10А, характеристика C. Отдельная линия от щита, УЗО 30 мА обязательно. Не подключайте освещение бассейна к общей розеточной группе.
Причины: недопустимый контакт в клеммах, недостаточное сечение кабеля (больше 20 м), неисправность трансформатора. Проверьте все соединения.
Нет. Только через герметичную клеммную коробку с силиконовым уплотнителем. Скрутка в воде — короткое замыкание.
Да. Трёхжильный кабель: фаза, ноль, земля. Заземление корпуса прожектора и трансформатора обязательно по ПУЭ.
