1. Что такое теплообменник для бассейна
Теплообменник — это устройство, которое нагревает воду в бассейне за счёт теплоносителя из системы отопления дома. Внутри корпуса проходит пучок трубок: по ним циркулирует горячая вода из котла, а снаружи омывается вода из бассейна. Тепло передаётся через стенки трубок — прямой контакт теплоносителя и воды бассейна исключён.
Главное преимущество — экономичность. Вы используете тепло, которое уже вырабатывает котёл для отопления дома. Стоимость гигакалории из газового котла в 3-5 раз ниже, чем нагрев электронагревателем. Если котёл работает на магистральном газе, окупаемость теплообменника — первый же сезон.
2. Схема подключения теплообменника к котлу
Базовая схема включает следующие элементы:
- Теплообменник — устанавливается после фильтрации, перед подачей воды в бассейн
- Циркуляционный насос — прокачивает теплоноситель через первичный контур теплообменника
- Трёхходовой клапан — регулирует температуру, смешивая горячий теплоноситель с обраткой
- Термостат — датчик температуры на выходе из теплообменника; управляет насосом и клапаном
- Запорная арматура — краны на входе и выходе для обслуживания и отключения
Подключение выполняется параллельно системе отопления дома (не последовательно!). Это значит, что при работе бассейна часть теплоносителя направляется в теплообменник, но радиаторы продолжают получать горячую воду в полном объёме.
3. Расчёт мощности теплообменника
Для расчёта необходимой мощности используйте упрощённую формулу: объём бассейна (м³) × 1,16 = кВт·ч на нагрев на 1°C. Для нагрева с 15°C до 28°C (на 13°C) бассейна 40 м³ потребуется: 40 × 1,16 × 13 = 603 кВт·ч. При мощности теплообменника 40 кВт время нагрева составит ~15 часов, при 60 кВт — ~10 часов.
| Объём бассейна | Рекомендуемая мощность | Время нагрева 15→28°C | Пример модели |
|---|---|---|---|
| 15-25 м³ | 25-30 кВт | 10-14 ч | AquaViva Twist 25 кВт |
| 25-40 м³ | 40-60 кВт | 12-16 ч | AquaViva HE 60 кВт |
| 40-60 м³ | 60-75 кВт | 10-14 ч | Elecro G2I 30 кВт ×2 |
| 60-100 м³ | 75-120 кВт | 12-18 ч | Elecro SST 75 кВт |
4. Типы теплообменников
4.1 Кожухотрубные (SST, G2, Twist)
Самый распространённый тип для частных бассейнов. Внутри стального или пластикового корпуса — пучок трубок из нержавейки (AISI 304/316) или титана. Теплоноситель проходит внутри трубок, вода бассейна — снаружи. Преимущества: высокая эффективность, устойчивость к давлению, ремонтопригодность (замена пучка трубок).

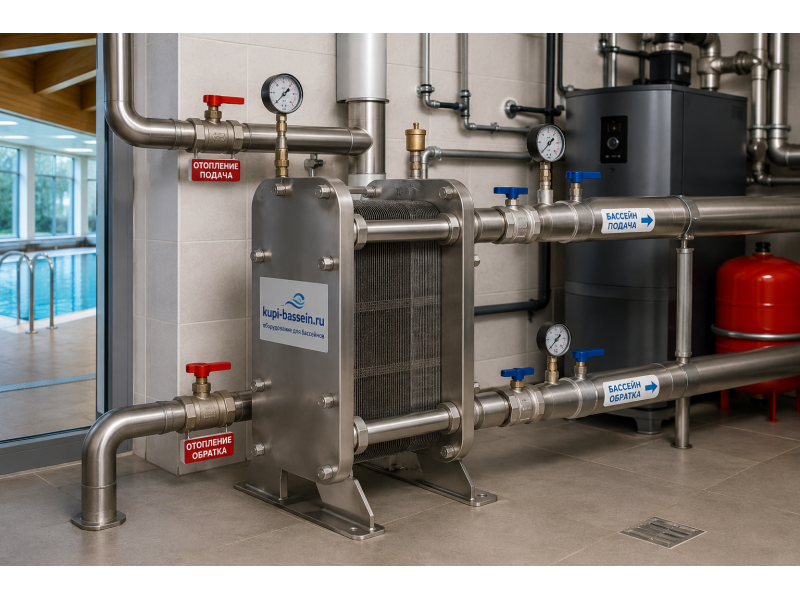

4.2 Пластинчатые (MF, HE)
Компактные теплообменники из набора пластин из нержавейки. Теплоноситель и вода проходят через чередующиеся каналы между пластинами. Преимущества: компактность, высокая теплопередача, низкая цена. Недостатки: чувствительность к качеству воды, сложность ремонта.
4.3 Материал трубок
- AISI 304 — для пресной воды (бассейны с хлором, активным кислородом)
- AISI 316 — для солёной воды и бассейнов с хлоргенератором
- Титан — для агрессивных сред, морской воды, бассейнов с озоном
- Incoloy — сплав для высокотемпературных систем (до 200°C)
5. Сравнительная таблица: теплообменник vs электронагреватель vs тепловой насос
| Параметр | Теплообменник от котла | Электронагреватель | Тепловой насос |
|---|---|---|---|
| Стоимость оборудования | 21 000-40 000 руб | 5 000-25 000 руб | 90 000-250 000 руб |
| Монтаж | Сложный (врезка в отопление) | Простой (в разрыв трубы) | Сложный (электрика + гидравлика) |
| Эксплуатация | Дешево (газ/дизель) | Дорого (электричество) | Очень дешево (COP 5-8) |
| Окупаемость | 1 год (при газе) | — | 3-5 лет |
| Работа зимой | Да (от котла) | Да | Нет (ниже +5°C) |
| Скорость нагрева | Высокая | Средняя | Низкая |
6. Монтаж теплообменника: пошаговая инструкция
6.1 Выбор места
Теплообменник устанавливается в техпомещении (котельной) после фильтровальной установки. Важно обеспечить доступ для обслуживания и замены пучка трубок. Расстояние до котла должно быть минимальным для снижения теплопотерь в трубах.
6.2 Обвязка
Подключите теплообменник по схеме: на вход бассейнового контура — вода после фильтра, на выход — в бассейн. Первичный контур (от котла) подключается через трёхходовой клапан и циркуляционный насос. Установите запорные краны для отключения теплообменника без слива системы.
6.3 Запуск
Заполните бассейновый контур водой, удалите воздух. Откройте кран на первичном контуре, постепенно увеличивая подачу теплоносителя. Контролируйте температуру на выходе — она не должна превышать 40°C для пластиковых бассейнов и 45°C для бетонных.
7. FAQ: частые вопросы о теплообменниках
Да, теплообменник совместим с любым типом котла: газовым, дизельным, твердотопливным, пеллетным, электрическим. Важно, чтобы котёл имел запас мощности 20-30% сверх отопления дома. Для газовых котлов также требуется, чтобы теплоноситель был чистым (без антифриза) — гликоль может повредить уплотнения теплообменника.
Для бассейна 8×4×1.5 м (объём ~48 м³) рекомендуем теплообменник мощностью 60-75 кВт. Оптимальные модели: AquaViva HE 60 (32 090 руб) или Elecro G2I 30 кВт (38 439 руб). При мощности 60 кВт нагрев с 15 до 28°C займёт около 12 часов. Для ускорения можно поставить два теплообменника параллельно.
Если у вас газовый котёл — однозначно теплообменник. Стоимость нагрева газом в 4-5 раз ниже, чем электричеством. Окупаемость — первый же сезон. Если котла нет, или он работает на пределе — ставьте электронагреватель (для каркасных/надувных бассейнов) или тепловой насос (для круглогодичного использования).
Для первичного контура (от котла к теплообменнику) обычно используется существующий циркуляционный насос системы отопления. Однако если расстояние от котла до бассейна большое (более 15-20 м), или котёл не имеет достаточного напора, потребуется дополнительный насос. Вторичный контур (вода бассейна) прокачивается фильтровальным насосом.
Основные меры защиты:
- Установить фильтр механической очистки перед теплообменником (100-200 мкм)
- Контролировать pH воды бассейна (7.2-7.6)
- При использовании хлоргенератора выбирать титановые теплообменники
- Раз в сезон промывать теплообменник раствором лимонной кислоты (5%) для удаления накипи
- Не допускать превышения температуры теплоносителя выше 90°C
Нет, теплообменник работает только в одном направлении: от котла к бассейну. Обратная передача тепла из бассейна в дом невозможна конструктивно. Если вы хотите использовать тепловую энергию бассейна для отопления, рассмотрите тепловой насос с реверсивным циклом — он может работать на охлаждение или подогрев.
8. Оборудование в каталоге Kupi-Bassein.ru
Подберите теплообменник для вашего бассейна. В каталоге — модели от ведущих производителей Elecro, AquaViva, Pahlen, Emaux. Гарантия, доставка по Москве и Московской области.
