Краткий ответ: теплообменник для бассейна подключается параллельно отопительному контуру дома через 3-ходовой клапан или гидрострелку, чтобы не перегревать котел и не гонять весь теплоноситель через бассейн. Для бассейна 30–50 м3 нужен 50 кВт, для 50–75 м3 — 75 кВт, для 75–100 м3 — 95 кВт. Материал трубок: AISI-316 нержавейка для пресной воды, титан для соленой/минерализованной. Обязательны: циркуляционный насос на стороне котла, термостат (28–30°C), обратный клапан и байпас для летнего режима. Kupi-Bassein.ru поставляет теплообменники Elecro SST Titan с доставкой по РФ.
Принцип работы теплообменника для бассейна
Теплообменник — это устройство, которое передает тепло от отопительного контура котла (горячая вода 60–80°C) к воде бассейна (28–30°C) без смешивания двух потоков. Вода в бассейне и теплоноситель в котле никогда не контактируют — они разделены стенками трубок теплообменника.
Как это работает на практике
Контур котла (первичный): горячая вода 60–80°C от котла поступает в корпус теплообменника, проходит вокруг трубок и возвращается обратно в котел 45–55°C. Разница 15–25°C — это тепло, которое передалось бассейну.
Контур бассейна (вторичный): холодная вода из бассейна (22–24°C) поступает внутрь трубок теплообменника, нагревается до 28–30°C и возвращается в бассейн.
КПД: современные теплообменники Elecro SST Titan передают 85–92% тепла. Потери идут на нагрев корпуса и теплопотери в окружающую среду.
Выбор материала: нержавейка AISI-316 vs титан
Это самый важный выбор при покупке. Неправильный материал = коррозия через 2–3 сезона = замена теплообменника.
| Параметр | AISI-316 нержавейка | Титан |
|---|---|---|
| Тип воды | Только пресная (хлор < 3 мг/л, соленость < 1 г/л) | Любая: пресная, соленая, минерализованная, морская |
| Стойкость к хлору | Средняя — при pH > 7.6 хлор агрессивен к нержавейке | Полная — титан не реагирует с хлором |
| Срок службы | 5–8 лет (при правильном pH) | 15–20 лет |
| Цена | На 20–30% дешевле титана | Премиум сегмент |
| Коррозия | Возможна точечная коррозия при pH < 7.0 | Невозможна — титан образует защитную пленку |

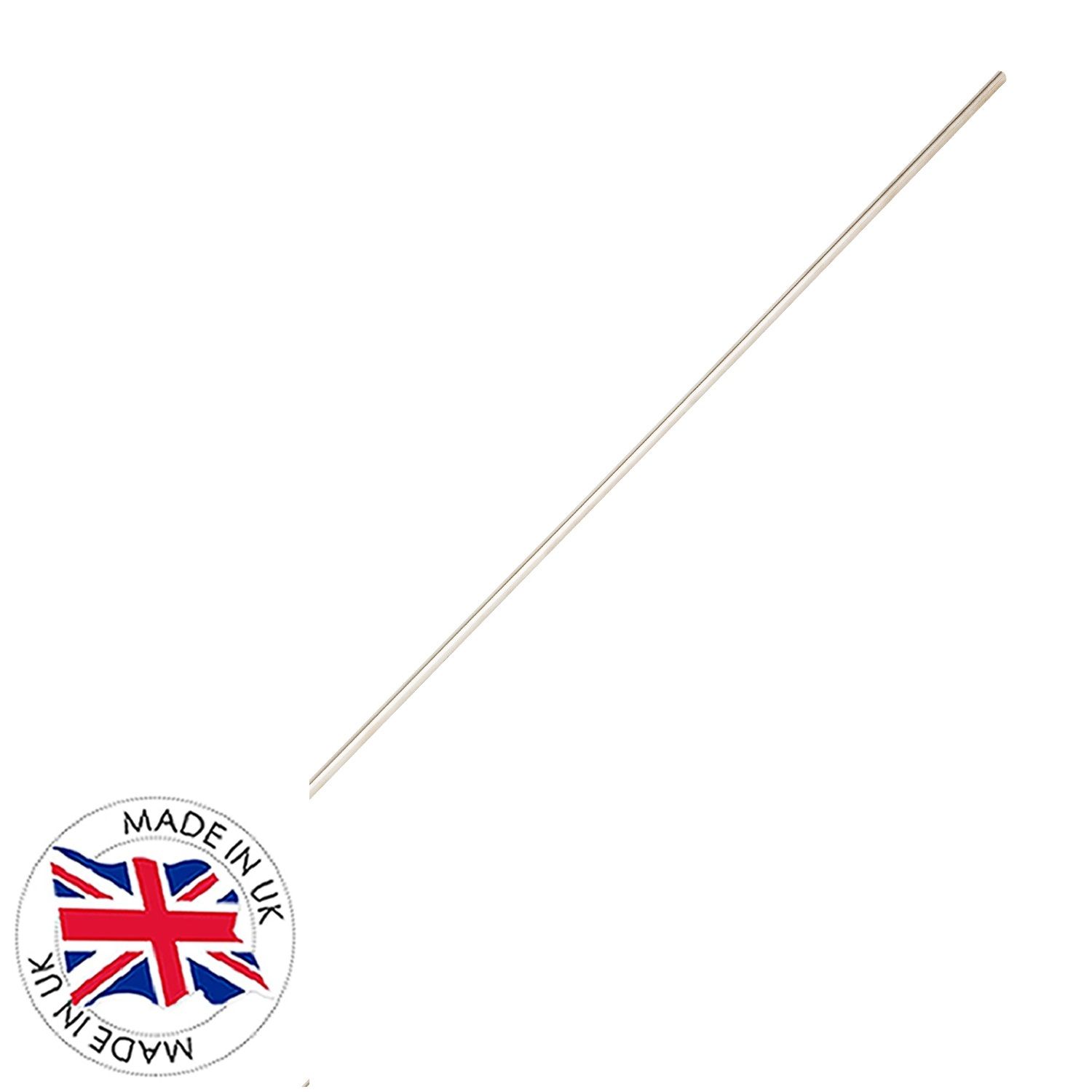

| Ремонтопригодность | Трубки меняются (3 547 руб. комплект) | Трубки не изнашиваются |
Вывод: для стандартных бассейнов с пресной водой в Подмосковье подходит AISI-316 (при соблюдении pH 7.2–7.6). Для соленых бассейнов (эффект "Мертвого моря"), морской воды или при агрессивной химии — только титан. В каталоге Kupi-Bassein.ru представлены титановые теплообменники Elecro SST Titan — оптимальный выбор для российских условий с жесткой водой.
* Титановые теплообменники Elecro SST — 15–20 лет без коррозии
Каталог теплообменников →Расчет мощности теплообменника
Формула расчета для открытых бассейнов в Подмосковье (сезон май–сентябрь):
Формула: P = V x (T2 – T1) x 1.163 / t
Где:
- V — объем воды в бассейне (м3)
- T2 — целевая температура (28–30°C)
- T1 — начальная температура (15°C в мае, 22°C в июне)
- t — время нагрева (часы), обычно 24–48 ч для первого запуска
- 1.163 — коэффициент удельной теплоемкости воды (кВт·ч/м3·°C)
Пример: бассейн 40 м3, нагрев с 18°C до 28°C за 24 часа: P = 40 x (28-18) x 1.163 / 24 = 19.4 кВт. Но это teoreticheskaya мощность без учета теплопотерь. Для открытого бассейна в России добавляем коэффициент 1.5–2.5 (в зависимости от наличия тента и утепления). Итого: 19.4 x 2 = 38.8 кВт → выбираем 50 кВт.
Таблица выбора мощности по объему
| Объем бассейна | Мощность (без тента) | Мощность (с тентом) | Модель Elecro SST |
|---|---|---|---|
| 20–35 м3 | 30–40 кВт | 25–30 кВт | SST 50 кВт |
| 35–60 м3 | 50–65 кВт | 40–50 кВт | SST 50 кВт |
| 60–85 м3 | 70–90 кВт | 55–70 кВт | SST 75 кВт |
| 85–110 м3 | 90–110 кВт | 75–90 кВт | SST 95 кВт |

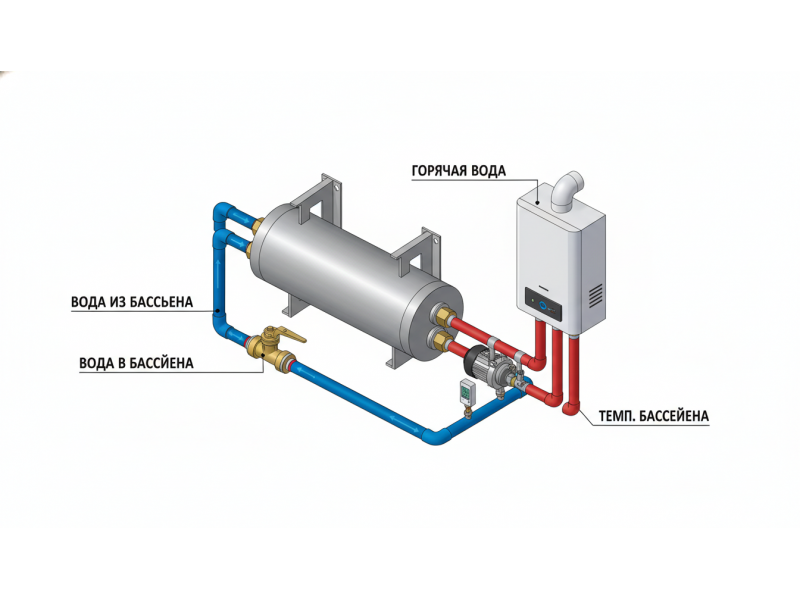

Схема подключения теплообменника к котлу
Запрещено: подключать теплообменник posledovatelno в общий контур отопления дома. Это приведет к: (1) перегреву котла летом, когда отопление выключено, (2) недостаточной мощности — весь теплоноситель гоняется через длинный контур, (3) гидравлическим ударам при включении/выключении.
Правильная схема: параллельное подключение через гидрострелку или 3-ходовой клапан
* Схема 1: Гидрострелка (гидравлический разделитель)
Преимущества: полная независимость контуров, отсутствие взаимного влияния, возможность работы с разными расходами и давлениями.
- Котел → гидрострелка → отопление дома (контур 1)
- Котел → гидрострелка → циркуляционный насос → теплообменник → обратно в гидрострелку (контур 2)
- Бассейн → фильтр → насос бассейна → теплообменник (вторичный контур) → обратно в бассейн
Когда применять: для мощных котлов (30+ кВт), сложных систем с несколькими контурами, больших бассейнов (50+ м3).
* Схема 2: 3-ходовой клапан с сервоприводом
Преимущества: компактность, автоматическое переключение лето/зима, точная регулировка температуры.
- Котел → 3-ходовой клапан → отопление дома (зимний режим, 80% потока)
- Котел → 3-ходовой клапан → теплообменник (летний режим, 20–40% потока)
- Сервопривод переключает клапан по команде термостата бассейна
Когда применять: для котлов до 30 кВт, небольших бассейнов (до 50 м3), систем без гидрострелки.
* Схема 3: Отдельный котел для бассейна (оптимально)
Преимущества: полная независимость от домашней системы, возможность работы круглый год, оптимальная температура теплоносителя (60–70°C, а не 80°C).
- Отдельный газовый/электрический котел 20–50 кВт
- Циркуляционный насос (контур котла)
- Теплообменник → насос бассейна → фильтр → бассейн
Когда применять: для больших бассейнов (60+ м3), коммерческих объектов, когда домашний котел не тянет дополнительную нагрузку.
Компоненты системы: что нужно кроме теплообменника
1. Циркуляционный насос на стороне котла
Назначение: гонит теплоноситель через теплообменник со скоростью 1–2 м/с. Без насоса — естественная циркуляция недостаточна для передачи нужной мощности.
Подбор: производительность (м3/ч) = P (кВт) / (1.163 x deltaT). Для 50 кВт и deltaT 20°C: 50 / (1.163 x 20) = 2.15 м3/ч. Выбираем насос с запасом 20%: 2.5–3 м3/ч, напор 4–6 м.

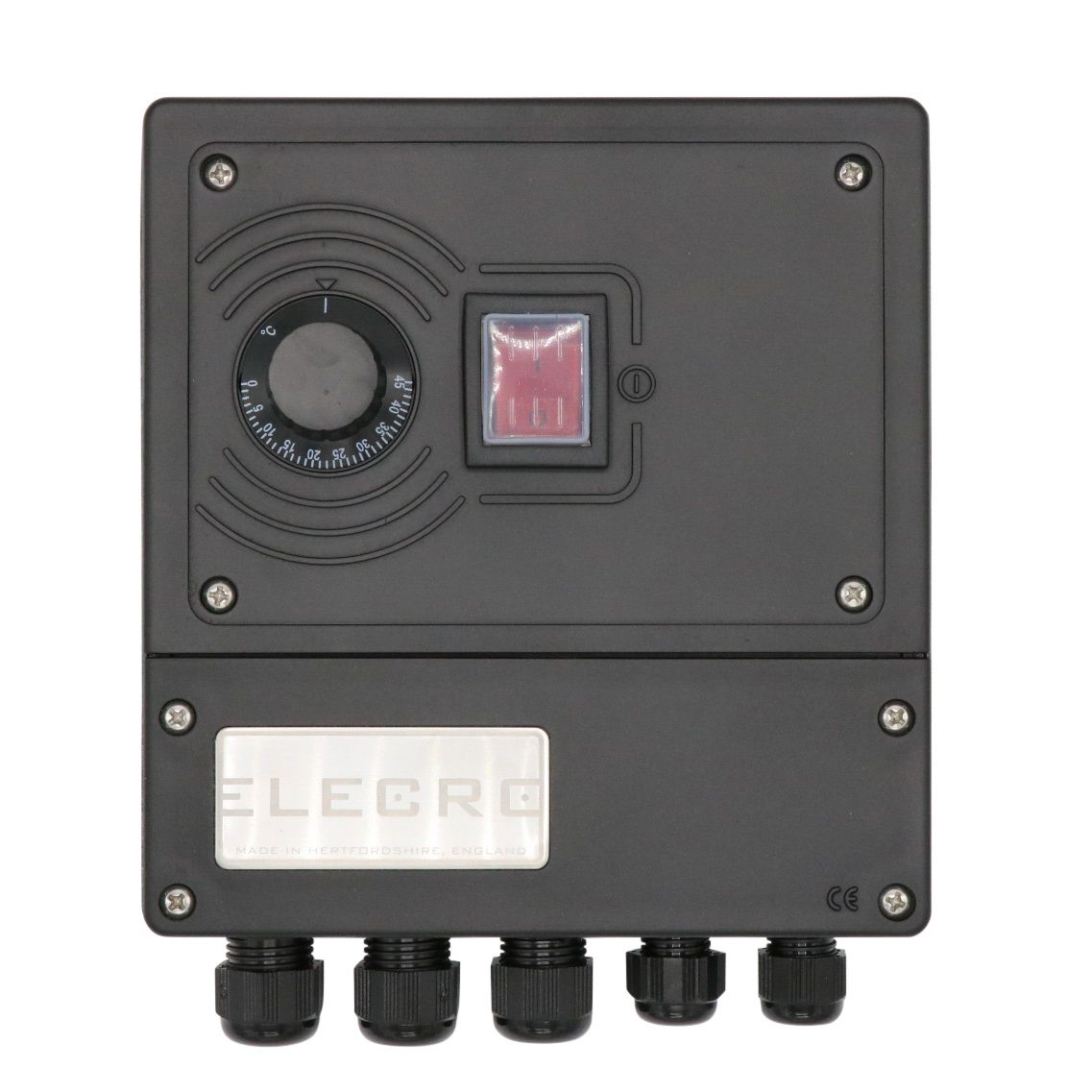

2. Термостат и датчик температуры
Назначение: поддерживает заданную температуру воды в бассейне (обычно 28–30°C). При достижении целевой температуры — отключает насос котлового контура.
Рекомендация: аналоговый контроллер Elecro (30 717 руб.) — совместим с теплообменниками SST, имеет встроенный датчик и реле для насоса.
3. Байпас (обводная линия)
Назначение: летом, когда бассейн не используется, теплообменник обходится — теплоноситель идет напрямую в котел/отопление. Это предотвращает перегрев теплообменника и экономит энергию.
Конструкция: кран или электромагнитный клапан на обводной трубе, параллельной теплообменнику. Управляется термостатом или вручную.

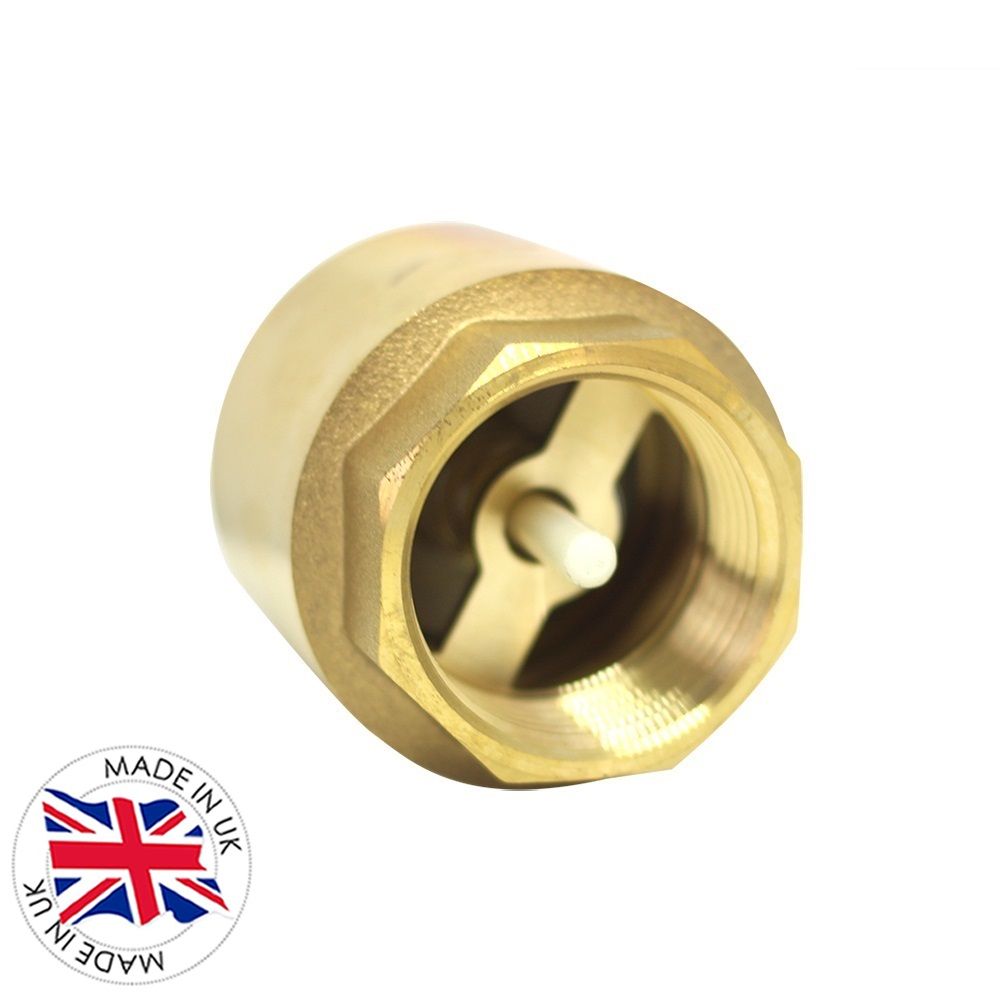

4. Обратный клапан и расширительный бак
Обратный клапан: предотвращает обратный ток теплоносителя при выключении насоса. Без него горячая вода из котла может уйти обратно в теплообменник и перегреть его.
Расширительный бак: компенсирует тепловое расширение воды в контуре теплообменника. Объем: 10% от объема контура (обычно 8–12 л).
Нюансы монтажа: 10 правил, которые нельзя нарушать
Правило 1: Теплообменник ниже уровня воды в бассейне. Если установить выше — при остановке насоса бассейна вода из теплообменника сольется обратно в бассейн (сифонный эффект), а при следующем запуске воздушная пробка.
Правило 2: Давление в контуре котла > давления в контуре бассейна. Обычно 1.5–2.5 бар в котле vs 1.0–1.5 бар в бассейне. Если давление бассейна выше — при повреждении трубок хлорированная вода попадет в отопление.
Правило 3: Температура теплоносителя не выше 80°C. При 90°C+ трубки теплообменника деформируются, уплотнения плавятся. Для титановых Elecro SST максимум — 110°C, но рекомендуемый режим 60–70°C.
Правило 4: Ставьте фильтр грубой очистки перед теплообменником. Песок из бассейна забивает межтрубное пространство. Фильтр 100–150 мкм продлевает срок службы в 2 раза.
Правило 5: Антикоррозийная защита. Даже титановый теплообменник имеет латунные/бронзовые фитинги. Используйте ингибитор коррозии в контуре котла (проверяйте концентрацию раз в год).
Правило 6: Дренаж и слив. На нижней точке контура теплообменника установите кран для слива. Обязательно перед зимней консервацией — вода замерзает и лопает корпус.
Правило 7: Гидроудар — враг №1. Резкое открытие/закрытие кранов создает ударные волны до 10 бар. Ставьте компенсаторы гидроудара или медленно открывайте краны.
Правило 8: Утепление труб. Трубы от котла к теплообменнику (особенно если проходят через неотапливаемое помещение) утепляйте минеральной ватой толщиной 30–50 мм. Потери тепла без утепления — 15–25%.
Правило 9: Доступ для обслуживания. С трех сторон теплообменника должен быть зазор 30+ см для разборки и чистки. Не прячьте в нишу без люка.
Правило 10: Заземление. Корпус теплообменника и электрические компоненты (насос, контроллер) должны быть заземлены. Электролиз в хлорированной воде — опасность поражения током.
* Нужна помощь с проектированием подключения? Бесплатная консультация инженера
Подобрать теплообменник под котел →Реальные кейсы: монтаж в Подмосковье
Кейс 1: "Подключили к газовому котлу через гидрострелку" (Красногорск, МО)
Бассейн 45 м3, газовый котел Bosch 35 кВт. Задача: нагреть с 18°C до 28°C за 36 часов.

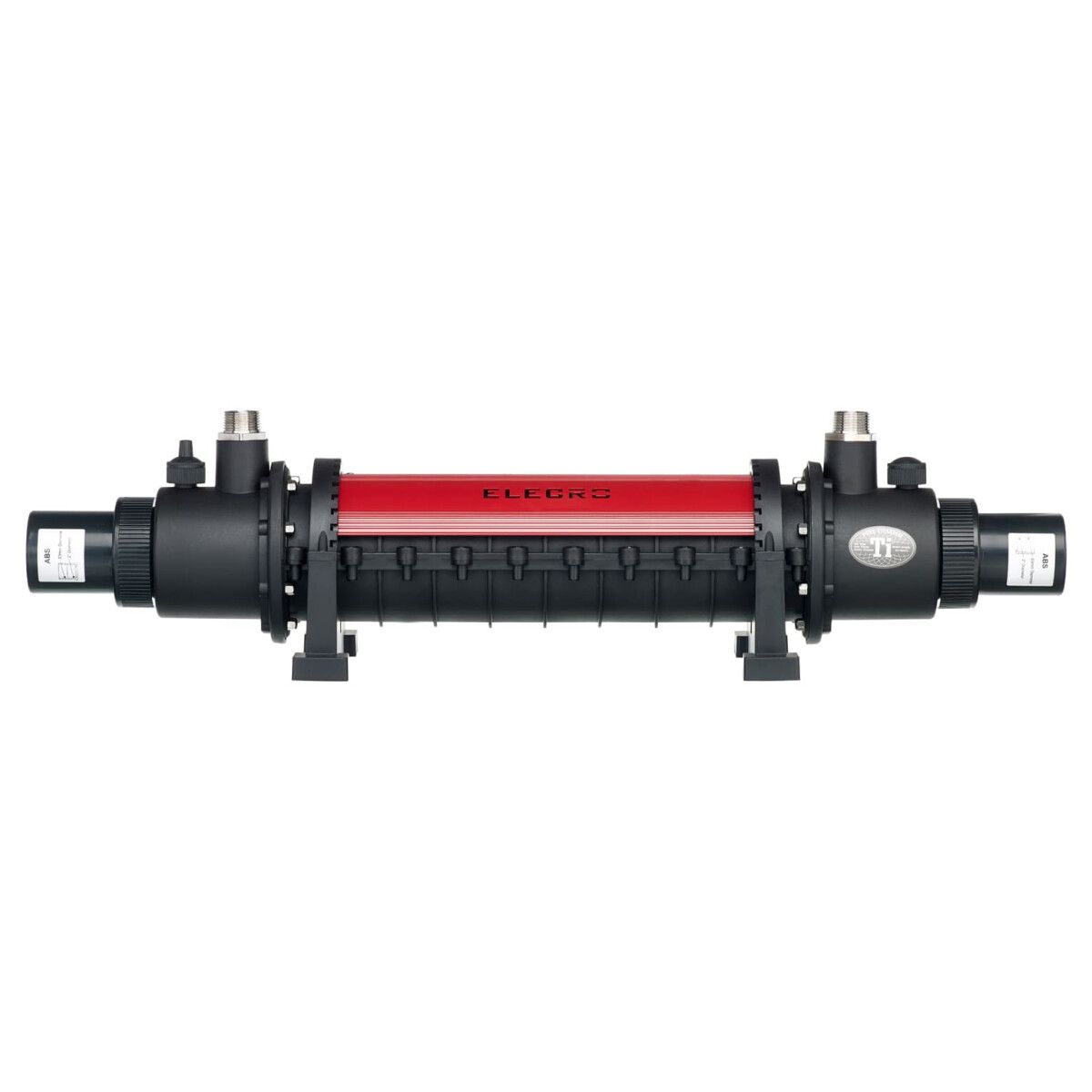

Решение: Elecro SST 50 кВт Titan (75 792 руб.) + контроллер Elecro (30 717 руб.).
- Схема: гидрострелка + отдельный контур с насосом Grundfos UPS 25-60
- Трубы: металлопласт 26 мм, утеплены в шлаке 40 мм
- Байпас с электромагнитным клапаном — автоматический летний/зимний режим
- Термостат поддерживает 29°C +/- 0.5°C
* "Нагрели за 28 часов вместо 36. Титан — не шумит, не корродирует. Через 3 сезона как новый." — Дмитрий, Красногорск.
Кейс 2: "Ошибка: подключили последовательно — котел перегревался" (Звенигород, МО)
Бассейн 30 м3, электрокотел 15 кВт. Самодельная схема: теплообменник врезан в отопление дома последовательно.
Проблемы:
- Котел перегревался летом — весь теплоноситель уходил в бассейн, радиаторы остывали
- При отключении отопления теплообменник грел пустой контур — гидроудар при включении
- Нержавеющий теплообменник (не титан) покрылся точечной коррозией через 2 сезона (pH был 6.8)
Исправление: переделали на параллельную схему с 3-ходовым клапаном. Заменили на Elecro SST 50 кВт Titan. Настроили pH 7.4.
* "Последовательное подключение — это ошибка, которую совершают 80% самодельщиков. Переделка обошлась в 45 000 руб." — Сергей, Звенигород.
Кейс 3: "Большой бассейн — отдельный котел" (Одинцово, МО)
Бассейн 80 м3, гостевой дом. Домашний котел 25 кВт не тянул +15 кВт на бассейн.
Решение: отдельный газовый котел Protherm 40 кВт только для бассейна + Elecro SST 75 кВт Titan (102 147 руб.).
- Схема: котел → насос → теплообменник → обратно (замкнутый контур)
- Термостат на 28°C с погрешностью +/- 0.3°C
- Расход газа: ~8 м3/сутки на поддержание температуры
- Сезонные затраты (май–сентябрь): ~45 000 руб. на газ
* "Отдельный котел — дороже установки, но дешевле эксплуатации. Не мучаем домашнюю систему." — Виктор, Одинцово.
FAQ
Можно ли подключить теплообменник к электрическому котлу?
Да, но учитывайте мощность. Электрический котел 15 кВт + теплообменник 50 кВт = перегрузка. Для электрокотла выбирайте теплообменник с мощностью не более 70% от мощности котла (15 кВт котел → 10 кВт теплообменник). Либо используйте отдельный электрокотел для бассейна. Альтернатива: электронагреватель Elecro Flowline (3–18 кВт) — проще подключения, но дороже в эксплуатации.
Сколько стоит монтаж теплообменника?
Сложный монтаж: 25 000–40 000 руб. (гидрострелка, отдельный контур, автоматика). Простой монтаж: 10 000–18 000 руб. (3-ходовой клапан, насос, трубы до 5 м). Самостоятельный монтаж: 3 000–8 000 руб. (только материалы: трубы, фитинги, краны). Важно: при неправильном монтаже гарантия на теплообменник не действует. Рекомендуем сертифицированных монтажников — цена выше, но без риска.
Что выгоднее: теплообменник от котла или электронагреватель?
Расчет для 50 м3 бассейна, сезон май–сентябрь: Газовый котел + теплообменник: ~35 000–50 000 руб./сезон (газ по 7 руб./м3). Электронагреватель 9 кВт: ~80 000–120 000 руб./сезон (электричество по 5 руб./кВт·ч). Тепловой насос: ~15 000–25 000 руб./сезон (COP 4–5). Вывод: если у вас газ — теплообменник выгоднее электронагревателя в 2–3 раза. Если нет газа — рассмотрите teplovoy nasos (Aquaviva, Fairland).
Как часто чистить теплообменник?
Визуальный осмотр: раз в месяц — проверьте налет на трубках, состояние уплотнений, отсутствие подтеков. Химическая чистка: раз в 2 года (для нержавейки) или раз в 3–4 года (для титана). Метод: циркуляция раствора лимонной кислоты (5–10%) через теплообменник 2–4 часа. Замена трубок: для нержавеи — при коррозии (5–8 лет), для титана — практически никогда. Комплект трубок Elecro G2 — 3 547 руб.
Можно ли использовать теплообменник зимой для подогрева?
Да, если бассейн не замерзает. Для зимнего плавания (бассейн с павильоном) теплообменник работает круглый год. Но при консервации на зиму: (1) слейте воду из теплообменника через дренажный кран, (2) продуйте компрессором, (3) храните в сухом месте. Оставленная вода замерзает и разрушает трубки — гарантия не покрывает.
Почему теплообменник не греет достаточно?
6 причин: (1) Маленькая мощность — теплообменник 30 кВт для 60 м3 бассейна. Решение: замена на более мощный. (2) Низкая температура теплоносителя — котел дает 50°C вместо 70°C. Решение: настройка котла или замена на более мощный. (3) Маленький расход — насос слабый, теплоноситель быстро остывает. Решение: замена насоса. (4) Засорение — трубки покрыты накипью. Решение: химическая промывка. (5) Теплопотери в трубах — не утеплены. Решение: утепление. (6) Большие теплопотери бассейна — нет тента, нет утепления чаши. Решение: покрытие + утепление.
Нужен ли теплообменник, если есть тепловой насос?
Нет, это альтернативы. Тепловой насос (Aquaviva, Fairland) — автономное устройство, которое забирает тепло из воздуха и передает воде. Ему не нужен котел. Когда что выбирать: (1) Есть газ/твердое топливо и котел — теплообменник дешевле в эксплуатации. (2) Нет газа, дорогое электричество — тепловой насос (экономия 60–70%). (3) Нужен подогрев круглый год — тепловой насос работает при +5°C, теплообменник — при любом морозе (если котел работает). Подробнее — в статье "Теплообменник или тепловой насос".
Какие трубы использовать для подключения?
Для контура котла (60–80°C): металлопласт 26 мм или стальные оцинкованные трубы. Запрещены: ППР (полипропилен) — плавится при 95°C, сшитый полиэтилен — деградирует от высокой температуры. Для контура бассейна (28–30°C): ПВХ трубы 50 мм или гибкие ПВХ шланги. Давление низкое (до 1.5 бар), температура комфортная — любой ПВХ подойдет. Важно: никогда не соединяйте трубы котлового и бассейнового контуров — вода не должна смешиваться.
Есть ли гарантия на титановые теплообменники?
Гарантия Elecro SST Titan — 2 года. Условия: правильное подключение (параллельная схема, насос, термостат), pH воды 7.2–7.6, хлор < 5 мг/л, дренаж перед зимой. Гарантия не распространяется на: коррозию при pH < 7.0, механические повреждения от гидроудара, замерзание из-за отсутствия слива. В каталоге Kupi-Bassein.ru — только оригинальные теплообменники Elecro с официальной гарантией производителя. Запасные части (трубки, прокладки, клапаны, ниппели, муфты) всегда в наличии.
