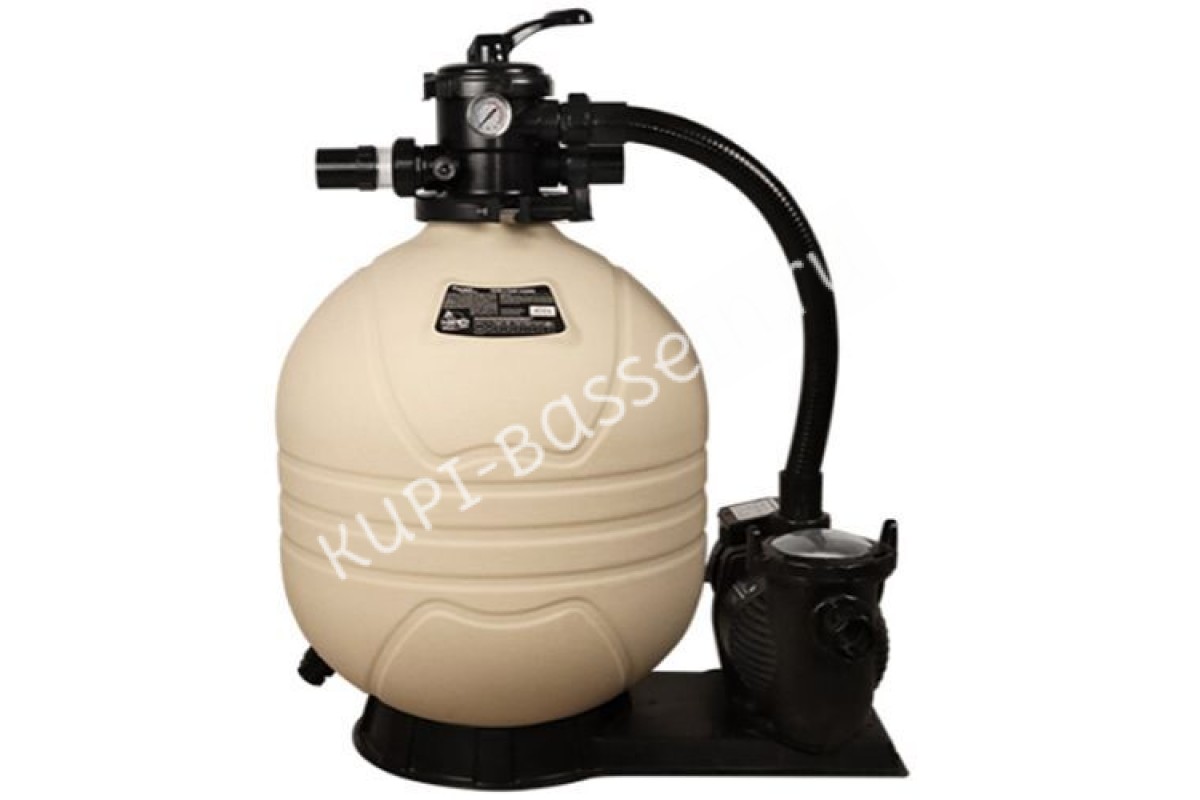

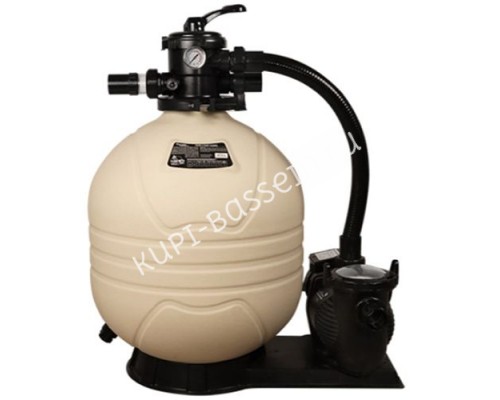

Name: Фильтрационная установка FSM24-6W+SPH150 (600mm, 14m3/h, верх) для бассейна
Brand: Aquaviva
SKU: 27323
Price: 86715 RUB
Availability: InStock

Фильтрационная установка FSM24-6W+SPH150 (600mm, 14m3/h, верх) для бассейна

Код товара:

27323

Артикул:

27323

Производители

Aquaviva

86715.00р.

При заказе через сайт скидка 7% по промокоду "2025"

Заводской артикул

9070604

Макс. пропускная способность, м³/ч

Все характеристики

Высокая степень очистки
до 50 мкм
Возможность установки на открытом воздухе
Легкий монтаж
и обслуживание
Гарантия на фильтр

Фильтрационная установка Aquaviva FSM24

Фильтрационная установка Aquaviva FSM – это отличный вариант для очистки воды механическим способом. Установка предназначена для бассейнов объемом до 56 м³. Фильтрационная установка состоит из насоса и песочного фильтра.

Циркулярный насос Aquaviva SPH150 с мощностью 1.5 кВт отличается тихой работой и обладает классом изоляции 155 (F), водонепроницаемостью IPX5, уровнем теплозащиты F. Автоматическая защита от высоких температур гарантирует высокую эффективность работы насоса и долги срок службы. Сетчатый префильтр объемом 2 л задерживает крупный мусор.

Фильтр Aquaviva MFV24 оснащен манометром и специальным шестиходовым клапаном. Хомут для подключения шланга вращается на 360 градусов. Для фильтрации используется кварцевый или стеклянный песок фракцией 0.5-0.8 мм. Это обеспечивает механическую очистку воды от частиц до 50 мкм. Корпус фильтра выполнен из полиэтилена высокой плотности, устойчивого к влаге, УФ-излучению, химии для бассейна и коррозии. Фильтрационная установка может размещаться на улице.

14 м³/час
Производительность системы
600 мм
Диаметр фильтра
до 2.8 бар
Максимальное давление
56 м³
Рекомендуемый объем бассейна
125 кг
Масса песочной засыпки

Конструктивные особенности фильтрационных установок
Aquaviva серии FSM

Насос Aquaviva SPH150
Фильтр Aquaviva MFV24
Литая платформа,
устойчивая к коррозии

6-ходовой клапан
с манометром и индикатором мутности воды
Цельный зажимной хомут,
который вращается на 360°
Легкость открытия дренажного клапана

Насос Aquaviva SPH150
Фильтр Aquaviva MFV24
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Цельный зажимной хомут,
который вращается на 360°
Легкость открытия дренажного клапана

Функциональные особенности
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM

1 ФИЛЬТР (FILTER) - фильтрация воды.
2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.

Производительность
фильтрационных установок Aquaviva серии FSM

Технические характеристики
фильтрационных установок Aquaviva серии FSM

Модель	FSM17	FSM20	FSM24
Производительность, м³/ч	7	10	14
Максимальное давление, бар	2.8	2.8	2.8
Площадь фильтрации, м²	0.14	0.20	0.28
Фракция песка, мм	0.5 - 0.8	0.5 - 0.8	0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг	40	70	125
Шестиходовой клапан и манометр	Да	Да	Да
Индикатор мутности	Да	Да	Да

Модель	FSM24
Производительность, м³/ч	14
Максимальное давление, бар	2.8
Площадь фильтрации, м²	0.28
Фракция песка, мм	0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг	125
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель	FSM17
Производительность, м³/ч	7
Максимальное давление, бар	2.8
Площадь фильтрации, м²	0.14
Фракция песка, мм	0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг	40
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Модель	FSM20
Производительность, м³/ч	10
Максимальное давление, бар	2.8
Площадь фильтрации, м²	0.20
Фракция песка, мм	0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг	70
Шестиходовой клапан и манометр	Да
Индикатор мутности	Да

Свернуть таблицу Развернуть таблицу

Основные размеры
фильтрационных установок Aquaviva серии FSM

Модель	Фильтр	Насос	A, мм	B, мм	C, мм	D, мм
FSM17-6W+SPH075	MFV17	SPH075	195	816	762.5	652
FSM20-6W+SPH100	MFV20	SPH100	225	889	800	652
FSM24-6W+SPH150	MFV24	SPH150	280	980	850	652

Модель фильтрационной установки	FSM24-6W+SPH150
Фильтр	MFV24
Насос	SPH150
A, мм	280
B, мм	980
C, мм	850
D, мм	652

Модель фильтрационной установки	FSM17-6W+SPH075
Фильтр	MFV17
Насос	SPH075
A, мм	195
B, мм	816
C, мм	762.5
D, мм	652

Модель фильтрационной установки	FSM20-6W+SPH100
Фильтр	MFV20
Насос	SPH100
A, мм	225
B, мм	889
C, мм	800
D, мм	652

Свернуть таблицу Развернуть таблицу

Разборная схема
фильтрационной установки Aquaviva FMS24

№	Название детали	Количество, шт.	Код детали
1	6-ходовой 1.5-дюймовый клапан с 3 штуцерами 1.5 дюйма и манометром (черный)	1	88281550B
2	Пластиковый манометр с уплотнительным кольцом	1	6021013
2	Разъем для манометра/стопора	1	1111048
3	Набор штуцеров 1.5 дюйма (черный) с уплотнительным кольцом	3	89280102B
4	Гайка M6	1	3021035
5	Комплект зажима	10	89012512
6	Гайка в форме звезды	1	1111101
7	Винты M6×110 мм	1	3011166
8	Уплотнительное кольцо	1	2010007
9	Бак фильтра для MFV24	1	89012503
10	Боковой узел с центральной трубкой для MFV24	1	89012509
11	Сепаратор	1	1172008
12	Дренажный клапан	1	89011601
13	Основание фильтра 21-28 дюймов для MFV24	1	1111062
14	Гайка для крышки	1	1021143
15	Прозрачная крышка	1	1041057
16	Уплотнительное кольцо для крышки	1	2010253
17	Корзина	1	1112080
18	Муфта соединительная 1.5 дюйма	2	89023801
19	Корпус насоса	1	1021144
20	Сливная пробка с уплотнительным кольцом	2	89021307
21	Уплотнительное кольцо для диффузора	1	2010245
22	Диффузор	1	1112081
23	Винт для рабочего колеса с уплотнительным кольцом	1	89020719
24	Крыльчатка для SPH150 (50 Гц)	1	1400103
25	3/4 дюйма Механическое уплотнение	1	4015046
26	Уплотнительное кольцо для фланца	1	2010246
27	Фланец	1	1021145
28	Винт M8*35 с шайбой для двигателя	4	89020720
29	Винт M8*30	4	3011075
30	Двигатель YYD-8022E для SPH150	1	4020118
31	База	1	1112082
31	Подушка арки для базы	1	2010211
32	Подушка арки для кабельной коробки	1	2011073
33	Выключатель перегрузки PE77-8A/250VAC для SPH150	1	4015015
34	Конденсатор для насоса SB/SR10, SB15 и SC100-150 и SPH100-150	1	4016014
35	Кабельная коробка	1	89022112
36	Крышка вентилятора	1	1321031

Свернуть таблицу Развернуть таблицу

Схема монтажа
фильтрационных установок Aquaviva серии FSM

О компании Aquaviva

Aquaviva – ведущий производитель оборудования, комплектующих и аксессуаров для бассейнов, аквапарков и спа. Многолетний опыт производственного процесса и использование новейших технологий направлены на постоянное улучшение качества и способность адаптировать продукцию под клиента. Разработчики воплотили в жизнь огромное количество проектов по водоочистке, водоподготовке, дезинфекции и фильтрации воды как для частных, так и для промышленных целей.

Высококачественные материалы, строгий контроль и автоматизация производства – гарантия надежной, долговечной и высокотехнологичной продукции Aquaviva. Инновационные технологии и активная динамика развития производственных линий позволяют быть на шаг впереди своих конкурентов.

Руководствуясь принципами честности и открытости, компания Aquaviva завоевала уважение и признание клиентов по всему миру.

Характеристики

Характеристики
Заводской артикул	9070604
Скачиваемые материалы	Инструкция
Назначение	Домашние бассейны
Тип фильтра	Песочный
Корпус фильтра	ПВХ и ABS пластик
Макс. объем обслуживаемого бассейна, л.	56 000
Диаметр фильтра, мм	600 мм
Макс. пропускная способность, м³/ч	14
Максимальное рабочее давление, Бар	2.8
Загрузка песка, кг	125
Фракция песка, мм	0.5 - 0.8
Тип подключения	Верхнее
Соединение	1.5"
Дополнительно	Уникальный цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментов Совместимость с самовсасывающим насосом SPH, сертифицированным по стандарту водонепроницаемости IPX5 и встроенной термозащитой
Комплектация	Фильтр Emaux MFV24 Насос Emaux SPH150 Масляный манометр 6-режимный многопортовый клапан >Инструкция
Размер	980х850х652 мм
Производитель	Aquaviva
Страна производства	Китай
Гарантия	24 месяца

Отзывы

Отзывы покупателей (0) Оставьте отзыв о товаре или напишите ваш вопрос

Фильтрационная установка FSM24-6W+SPH150 (600mm, 14m3/h, верх)

Характеристики

Заводской артикул

9070604

Макс. пропускная способность, м³/ч

Назначение

Домашние бассейны

Тип фильтра

Песочный

Корпус фильтра

ПВХ и ABS пластик

Макс. объем обслуживаемого бассейна, л.

56 000

Диаметр фильтра, мм

600 мм

Максимальное рабочее давление, Бар

2.8

Соединение

1.5"

Загрузка песка, кг

125

Фракция песка, мм

0.5 - 0.8

Тип подключения

Верхнее

Дополнительно

Уникальный цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментовСовместимость с самовсасывающим насосом SPH, сертифицированным по стандарту водонепроницаемости IPX5 и встроенной термозащитой

Комплектация

Фильтр Emaux MFV24Насос Emaux SPH150Масляный манометр6-режимный многопортовый клапан>Инструкция

Размер

980х850х652 мм

Производитель

Aquaviva

Гарантия

24 месяца

Страна производства

Китай
