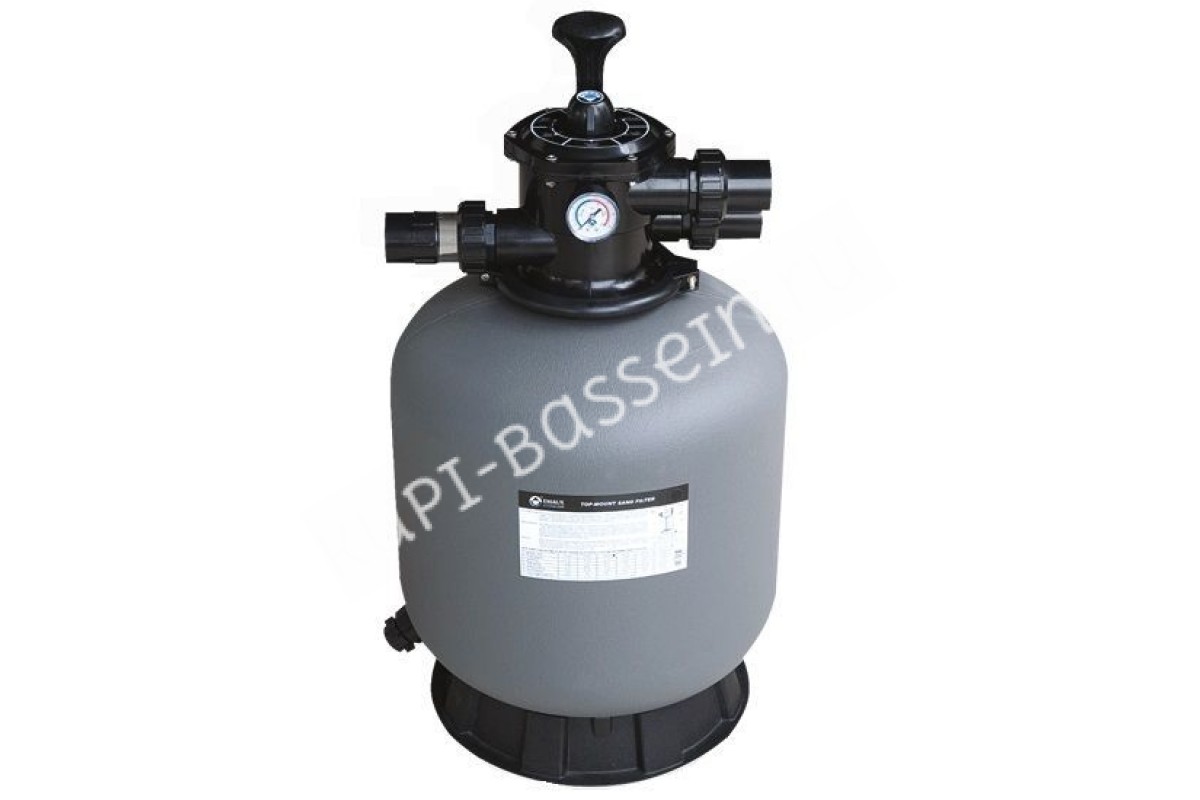

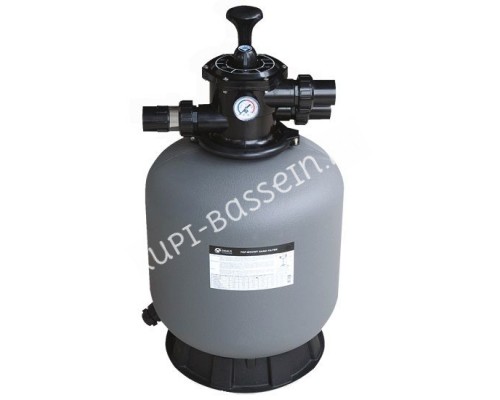

Фильтр Aquaviva P400
ПРОСТАЯ УСТАНОВКА быстрый монтаж за счет обжимного хомута, с углом вращения на 360˚
ЛЕГКОСТЬ В ОБСЛУЖИВАНИИвыбор режима работы осуществляется 6-ти позиционным вентилем
ТИП ПОДКЛЮЧЕНИЯ фильтр имеет верхний тип подключения к системе
КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ мотанный корпус из высокопрочного полимера, выполнен методом формовки и пайки
БЫСТРЫЙ КОНТРОЛЬманометр высокой точности для быстрого контроля давления
ДОЛГОВЕЧНОСТЬ не боится коррозии, воздействия химии и UV-излучения
Фильтр Aquaviva P400 используется для обслуживания небольших каркасных и стационарных бассейнов, объемом до 25 тыс.л. Производительность фильтра составляет 6.12 м³/ч.
Компактные размеры и универсальная конструкция делают эту модель очень удобной в эксплуатации и обслуживании. Подключение агрегата осуществляется через 6-ти позиционный клапан, с верхним типом подключения и выходами на 50 мм.
К управляющему клапану крепится обжимной хомут, который может вращаться на 360 градусов и упрощает монтаж фильтра. Модель рассчитана на 35 килограмм фильтрационного наполнителя мелкой фракции (0.5-0.8 мм) из кварца или стекла.
Диаметр фильтрующей емкости составляет 400 мм, с площадью фильтра – 0.13 м². Максимальное давление на фильтр составляет до 2 Бар. Температурный диапазон обрабатываемой жидкости от +1°С до +40 °С. Внизу емкости расположен дренажный клапан с пробкой.
Диаметр фильтрующей емкости 400 мм
Масса песочной засыпки 35 кг
Рекомендуемый объём бассейна 25 000 л
Производительность фильтра 6,12 м³/час

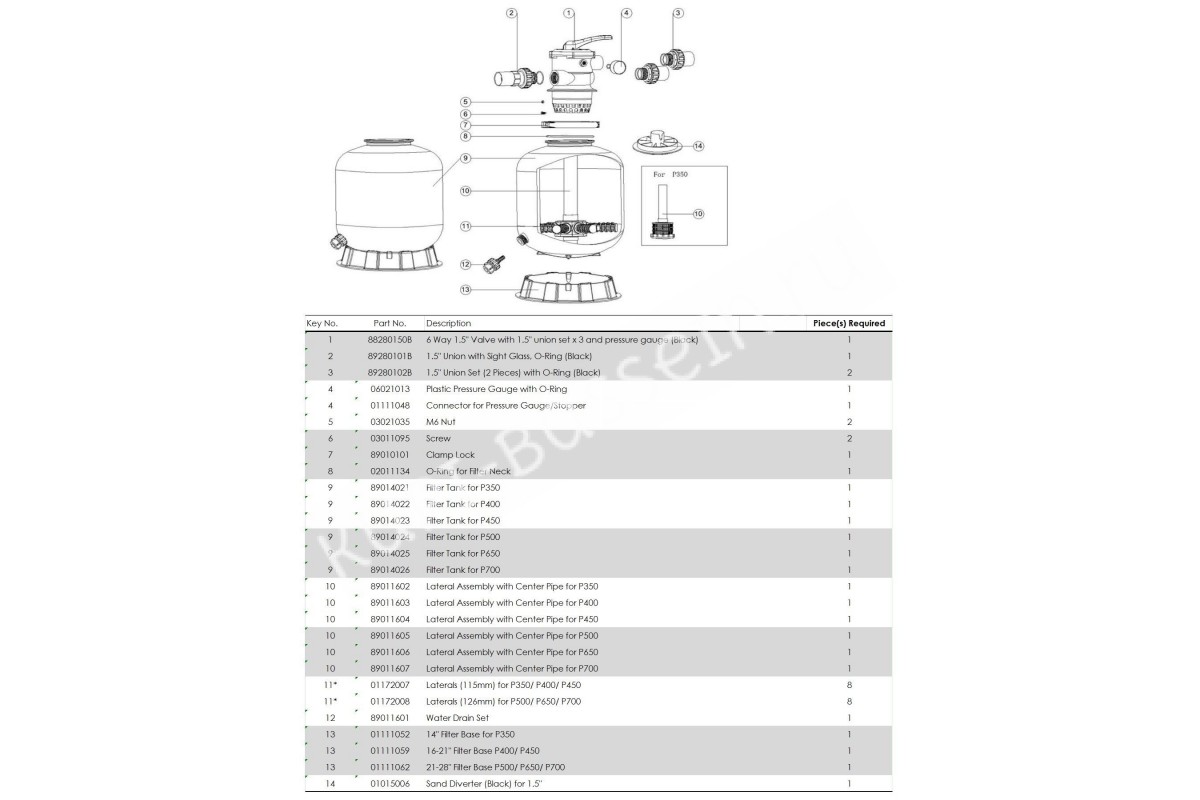

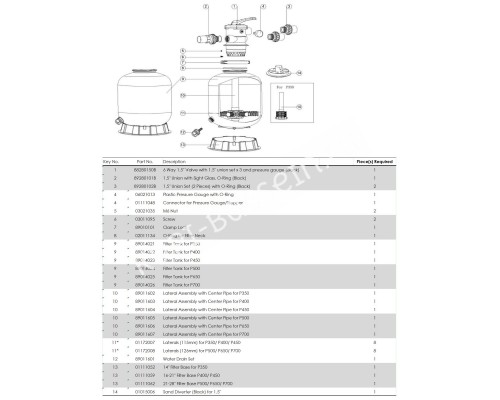

Особенности конструкции фильтров Aquaviva серии P400
1. 6 - ти позиционный клапан с верхним типом подключения
2. Соединительная муфта со смотровым окном и уплотнителем
3. Манометр для измерения давления внутри емкости
4. Зажимной хомут
5. Уплотнительное кольцо, для герметизации соединения
6. Корпус фильтрационной емкости
7. Коллектор фильтра
8. Сепаратор для забора очищенной воды
9. Спусковая пробка
10. Основание фильтра

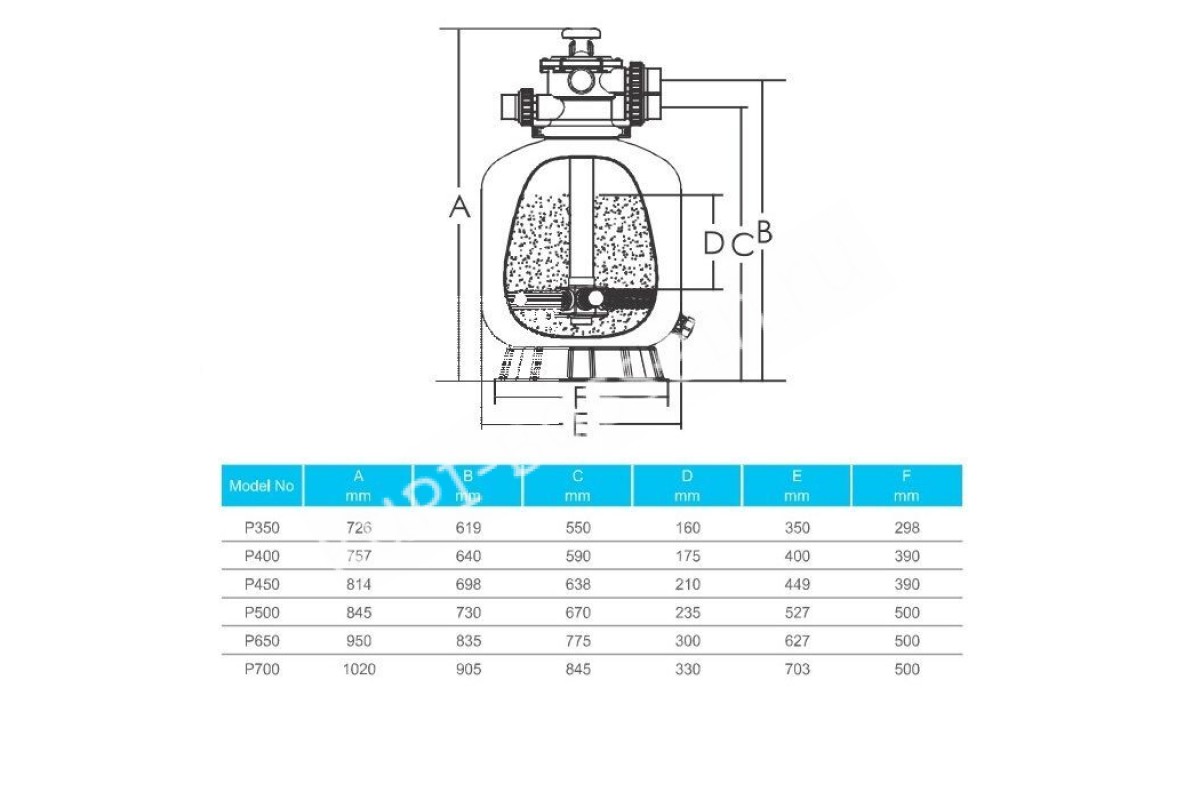

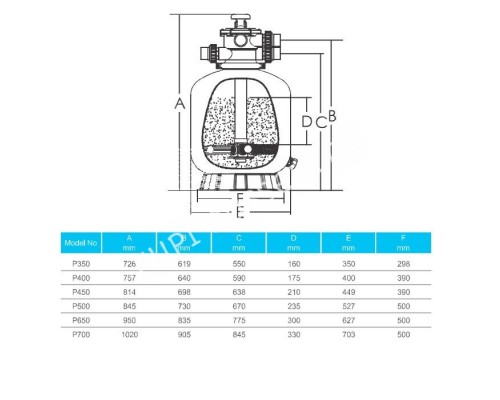

Структурная таблица
фильтров Aquaviva серии P
| Модель | A мм | B мм | C мм | D мм | E мм | F мм |
|---|---|---|---|---|---|---|
| P350 | 726 | 619 | 550 | 160 | 350 | 298 |
| P400 | 757 | 640 | 500 | 175 | 400 | 390 |
| P450 | 814 | 698 | 638 | 210 | 449 | 390 |
| P500 | 845 | 730 | 670 | 235 | 527 | 500 |
| P650 | 950 | 835 | 775 | 300 | 627 | 500 |
| P700 | 1020 | 905 | 845 | 330 | 703 | 500 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики
Разборная схема
Официальный товарный буклет
3D модель AutoCad
Многопозиционный кран, позволяет выбрать любой из режимов работы фильтра
Дренажная пробка
Верхний диффузор распределяет воду над песочной подушкой
Песочный/водный дренаж высокого давления для быстрой консервации на зиму и быстрого обслуживания
6-режимный клапан MPV
Манометр
Инструкция
