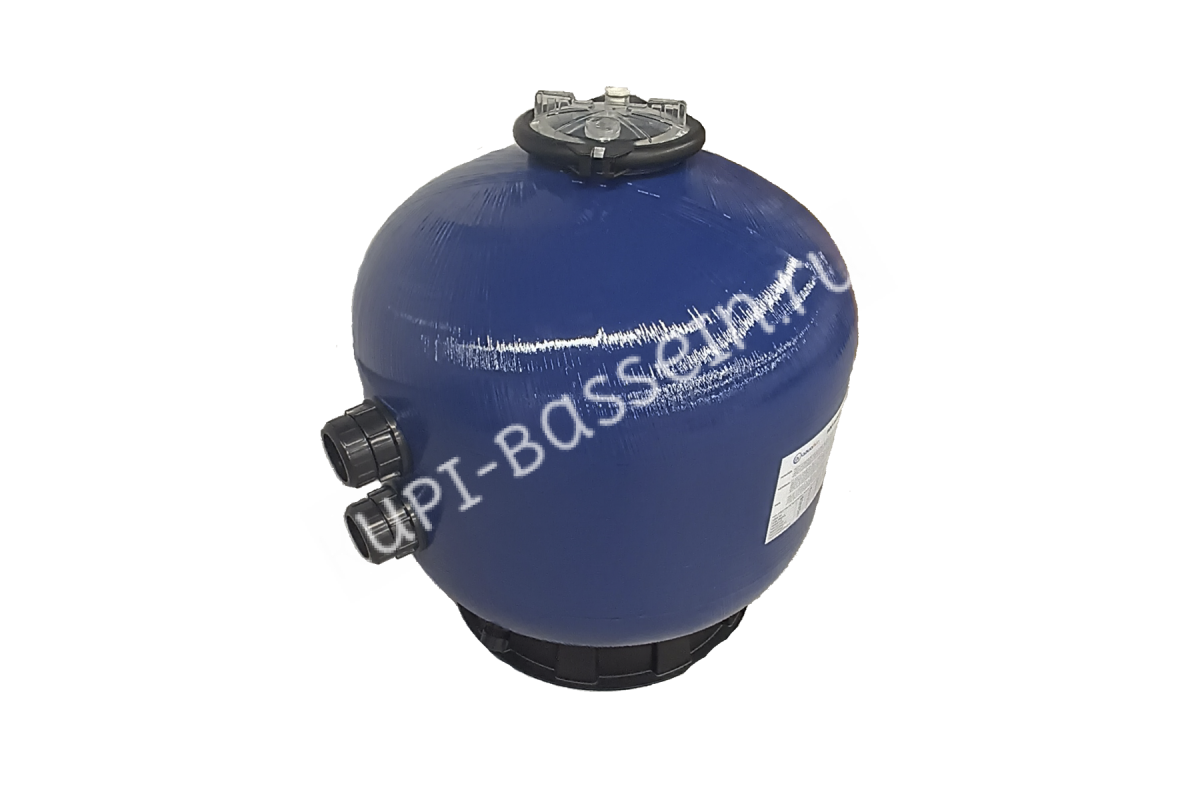

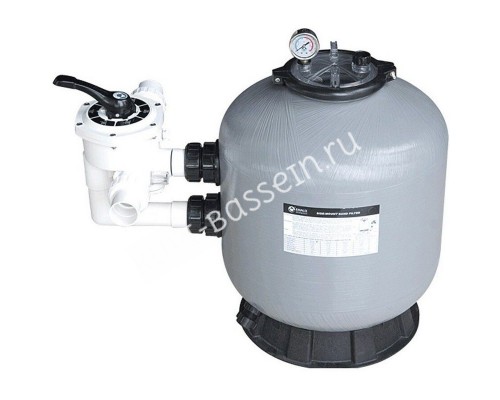

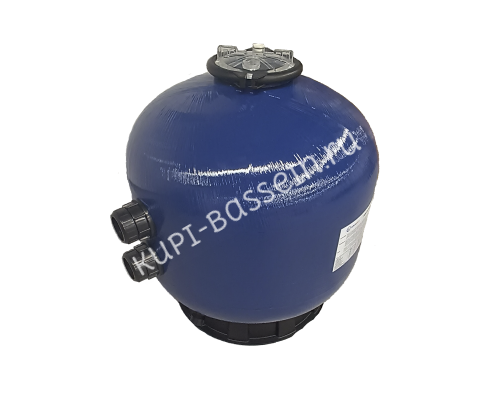

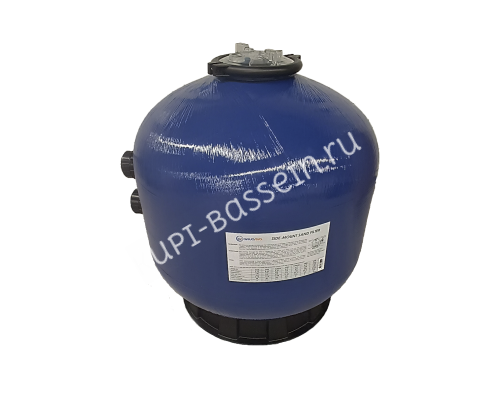

Фильтр Aquaviva S500
ПРОСТАЯ УСТАНОВКАзакрытие корпуса с помощью одного хомута с винтом
ЛЕГКОСТЬ В ОБСЛУЖИВАНИИ выбор режима работы осуществляется 6-ти позиционным вентилем
ТИП ПОДКЛЮЧЕНИЯ фильтр имеет боковой тип подключения к системе
КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ мотанный корпус из полимерного сплава и стекловолокна
БЫСТРЫЙ КОНТРОЛЬ манометр высокой точности для быстрого контроля давления
ДОЛГОВЕЧНОСТЬне боится коррозии, воздействия химии и UV-излучения

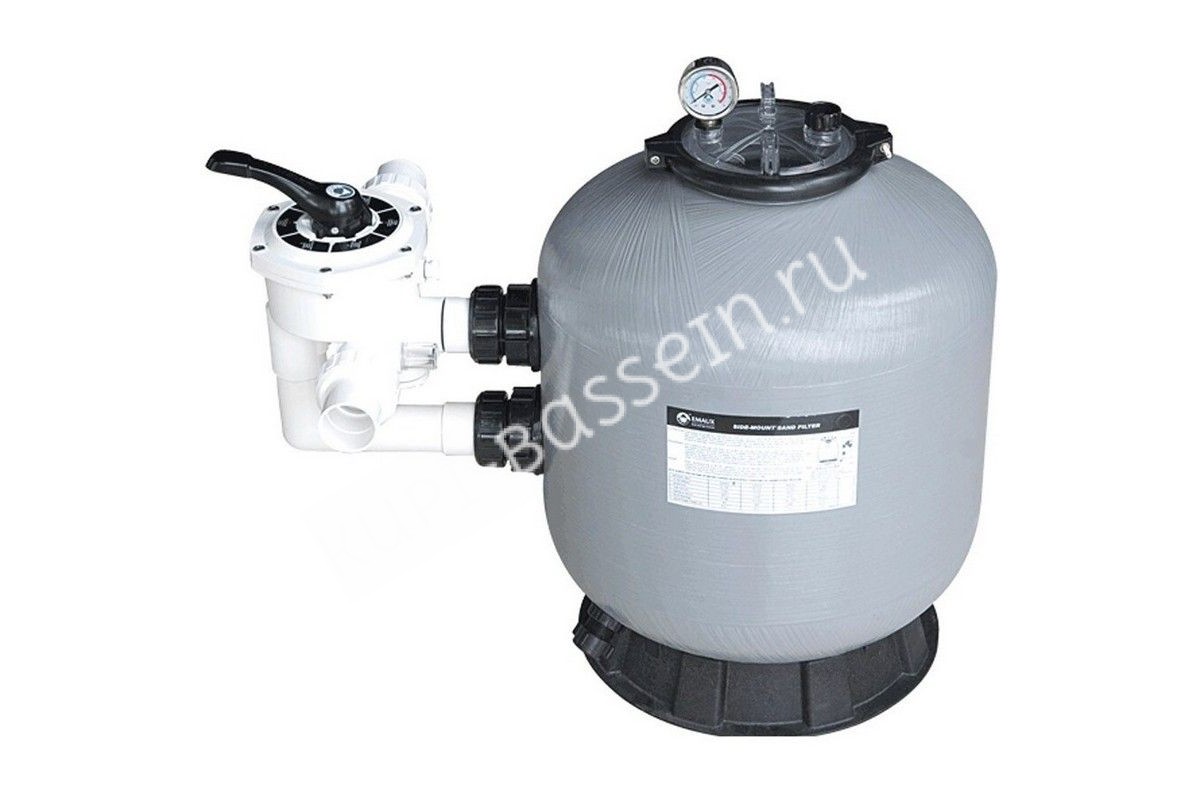

Фильтр Aquaviva S500 - относится к сегменту наиболее популярных фильтров, используемых по всему миру. Серия Aquaviva S – считается мировым стандартом фильтрационного оборудования для домашних бассейнов.
Модель S500 имеет потенциал фильтрации до 11,10 м³/час и является лучшим решением для бассейнов всех типов емкостью до 45 тыс.л. Механическая очистка воды производится за счет слоя песка, который загружается через верхнюю горловину бочки. В фильтре рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5 - 0.8 мм. Масса засыпки составляет до 85 кг. Фильтр оснащен 6-режимным клапаном управления фильтрацией Aquaviva. Тип подключения фильтра – боковой. Диаметр подключения стандартный – 1.5 дюйма (50 мм).
Диаметр фильтрующей емкости составляет 535 мм, с площадью фильтра – 0.22 м². Основу корпуса составляет полимерный сплав, укрепленный стекловолокном. Тип корпуса фильтра – мотанный. Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет. Максимальное давление на фильтр составляет до 2.5 Бар.
Температурный диапазон обрабатываемой жидкости до +43 °С. Внизу емкости расположен дренажный клапан с пробкой.
Диаметр фильтрующей емкости 535 мм
Масса песочной засыпки 85 кг
Рекомендуемый объём бассейна 45 000 л
Производительность фильтра 11,1 м³/час
Особенности конструкции фильтров Aquaviva серии S
1. Манометр для измерения давления внутри емкости
2. Прозрачная крышка с воздушным клапаном
3. Зажимной хомут
4. Вентиляционная труба
5. Корпус фильтра из высокопрочного полиэтилена
6. Патрубок
7. Уплотнительное кольцо, для герметизации соединения
8. 6 - ти позиционный клапан с боковым типом подключения
9. Спусковая пробка
10. Сепаратор для забора очищенной воды
11. Основание фильтра

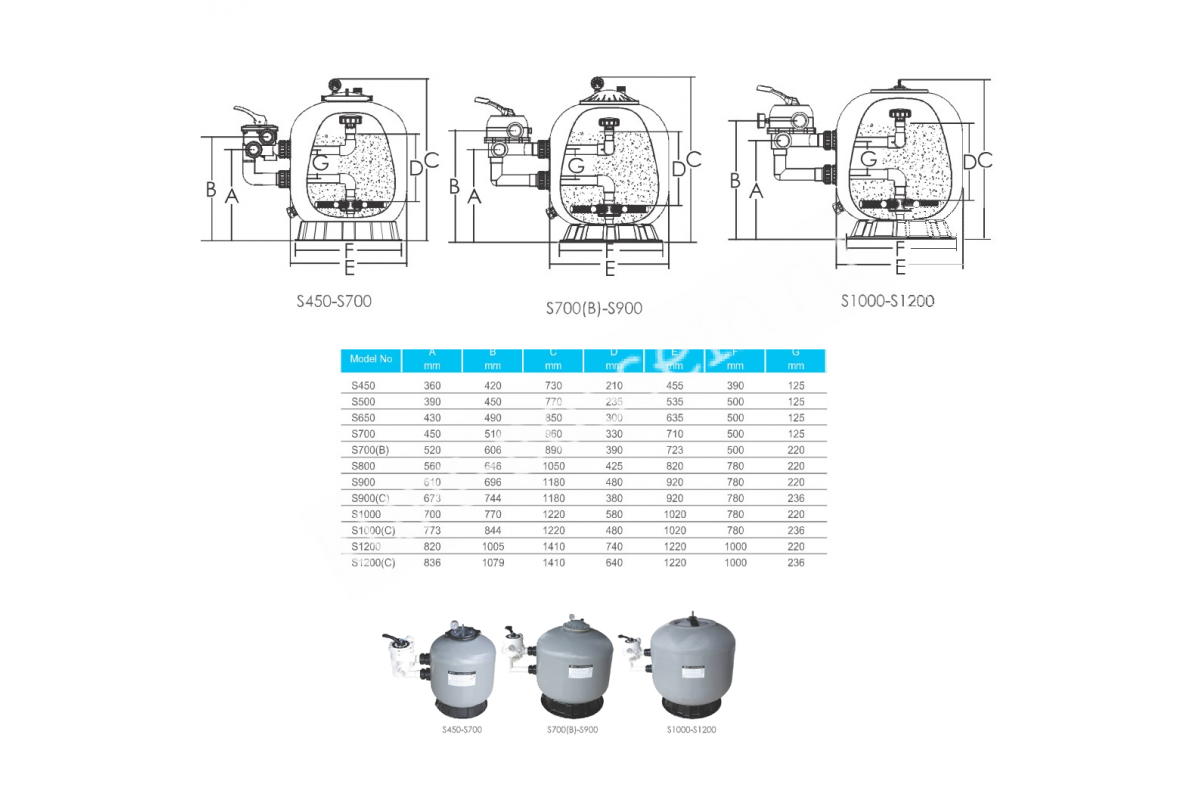

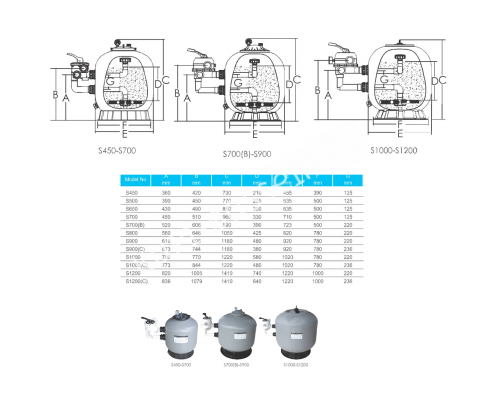

Структурная таблица
фильтров Aquaviva серии S
| Модель | A мм | B мм | C мм | D мм | E мм | F мм | G мм |
|---|---|---|---|---|---|---|---|
| S450 | 360 | 420 | 730 | 210 | 455 | 390 | 125 |
| S500 | 390 | 450 | 770 | 235 | 535 | 500 | 125 |
| S650 | 430 | 490 | 850 | 300 | 635 | 500 | 125 |
| S700 | 450 | 510 | 960 | 330 | 710 | 500 | 125 |
| S700(B) | 520 | 606 | 890 | 390 | 723 | 500 | 220 |
| S800 | 560 | 646 | 1050 | 425 | 820 | 780 | 220 |
| S900 | 610 | 696 | 1180 | 480 | 920 | 780 | 220 |
| S900(C) | 673 | 744 | 1180 | 380 | 920 | 780 | 236 |
| S1000 | 700 | 770 | 1220 | 580 | 1020 | 780 | 220 |
| S1000(C) | 773 | 844 | 1220 | 480 | 1020 | 780 | 236 |
| S1200 | 820 | 1005 | 1410 | 740 | 1200 | 1000 | 220 |
| S1200(C) | 836 | 1079 | 1410 | 640 | 1200 | 1000 | 236 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики

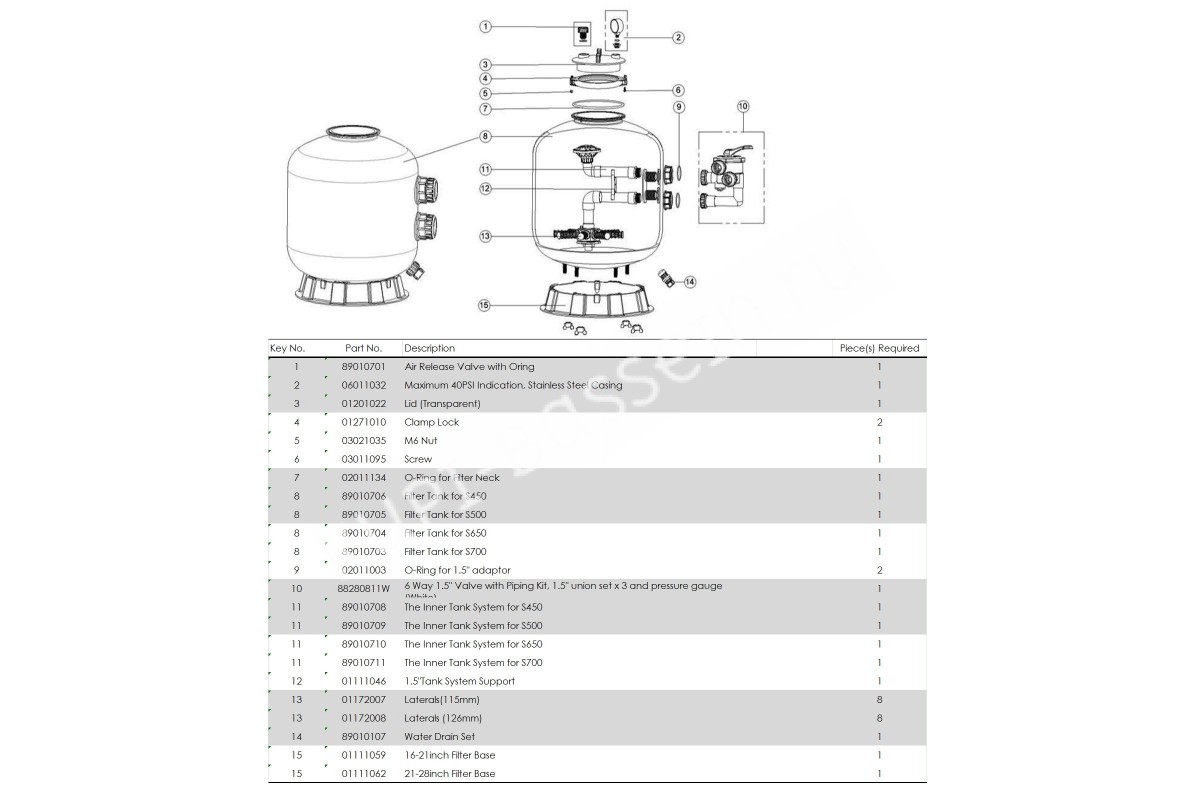

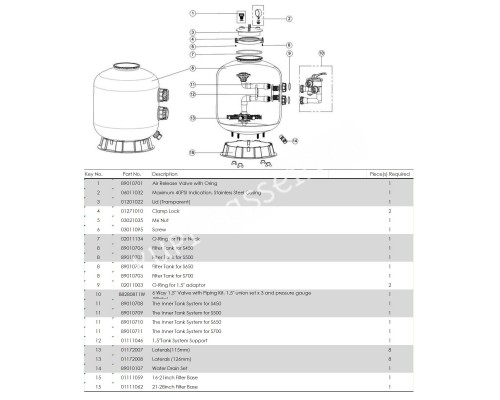

Разборная схема
Официальный товарный буклет
3D модель AutoCad
Воздушный клапан устраняет воздушные пробки во время работы
Многопозиционный кран, позволяет выбрать любой из режимов работы фильтра
Дренажная пробка
Верхний диффузор распределяет воду над песочной подушкой
Песочный/водный дренаж высокого давления для быстрой консервации на зиму и быстрого обслуживания

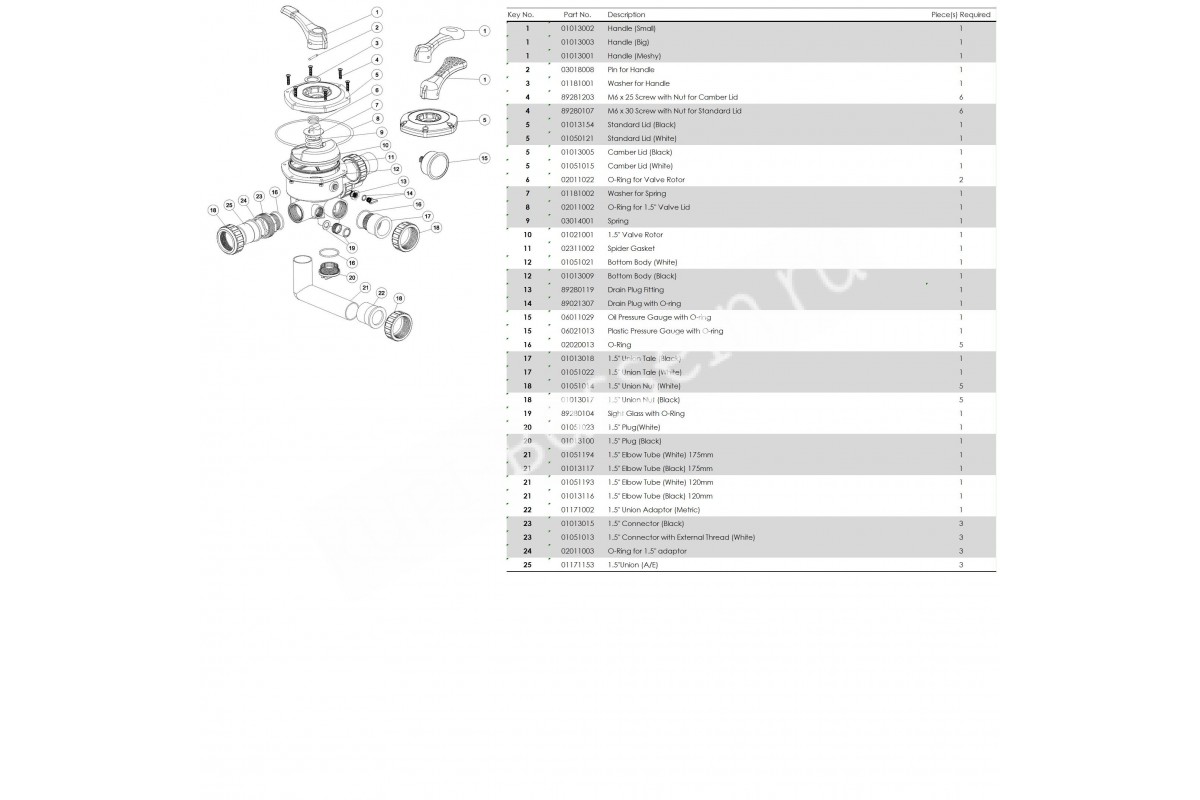

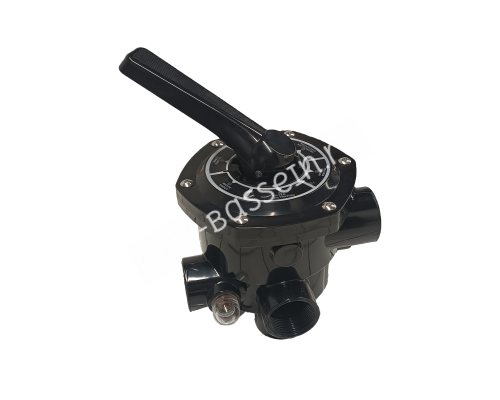

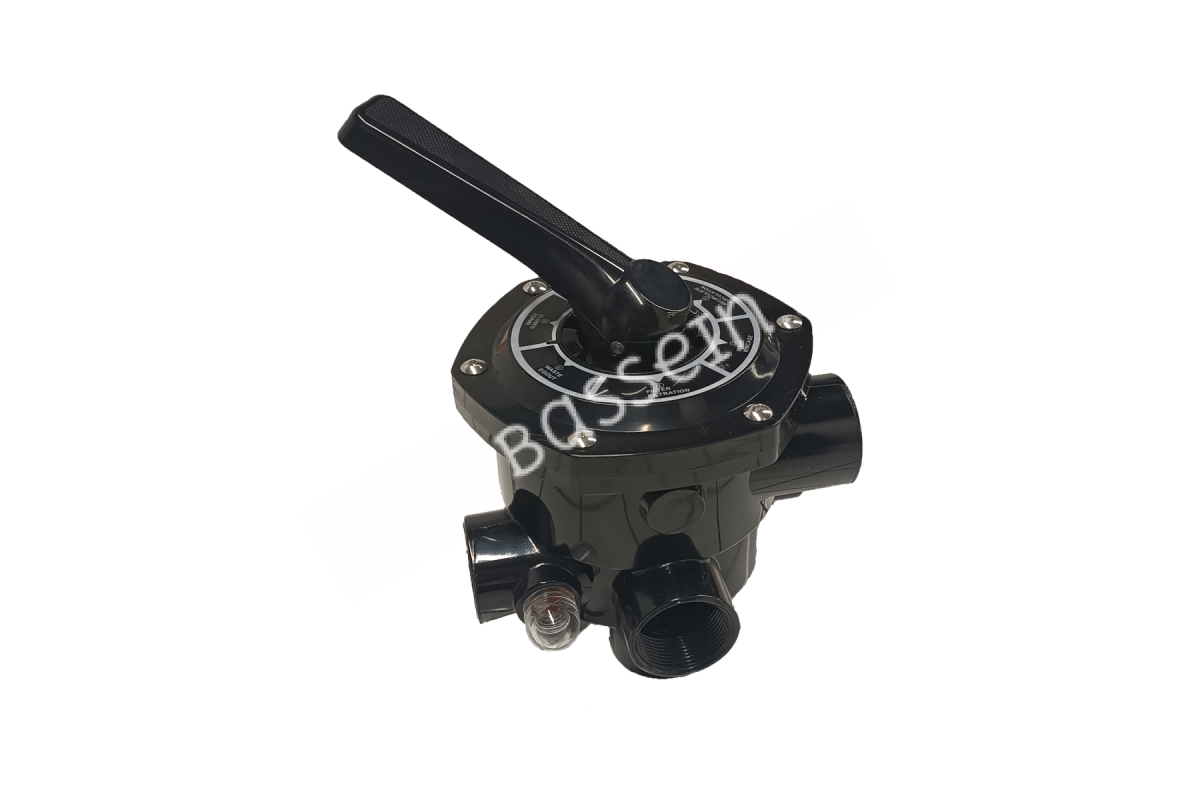

6-режимный клапан MPV
Манометр
Инструкция
