Фильтр Aquaviva SP500
ПРОСТАЯ УСТАНОВКАзакрытие корпуса с помощью одного хомута с винтом
ЛЕГКОСТЬ В ОБСЛУЖИВАНИИ выбор режима работы осуществляется 6-ти позиционным вентилем
ТИП ПОДКЛЮЧЕНИЯ фильтр имеет боковой тип подключения к системе
КАЧЕСТВЕННЫЕ МАТЕРИАЛЫмотанный корпус из высокопрочного полимера, выполнен методом формовки и пайки
БЫСТРЫЙ КОНТРОЛЬ манометр высокой точности для быстрого контроля давления
ДОЛГОВЕЧНОСТЬ не боится коррозии, воздействия химии и UV-излучения
Фильтр Aquaviva SP500 используется для обслуживания небольших каркасных и стационарных бассейнов, объемом до 43 тыс.л. Производительность фильтра составляет 10.8 м³/ч. Компактные размеры и универсальная конструкция делают эту модель очень удобной в эксплуатации и обслуживании.
Подключение агрегата осуществляется через 6-ти позиционный клапан, с боковым типом подключения и выходами на 50 мм (1,5"). Модель рассчитана на 85 килограмм фильтрационного наполнителя мелкой фракции (0.5-0.8) из кварца или стекла.
Диаметр фильтрующей емкости составляет 527 мм, с площадью фильтра – 0.22 м². Максимальное давление на фильтр составляет до 2 Бар. Температурный диапазон обрабатываемой жидкости от +1°С до +40 °С. Внизу емкости расположен дренажный клапан с пробкой, диаметром на 1,5 дюйма, для спуска воды и песка.
Диаметр фильтрующей емкости 527 мм
Масса песочной засыпки 85 кг
Рекомендуемый объём бассейна 43 000 л
Производительность фильтра 10,8 м³/час

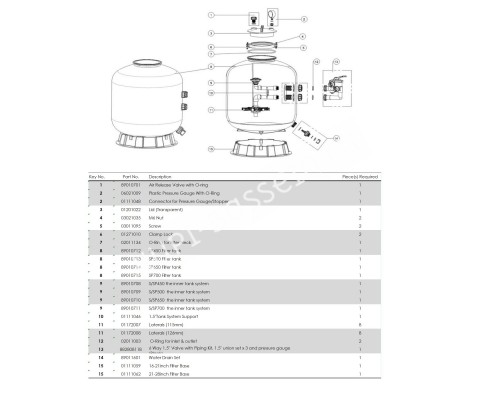

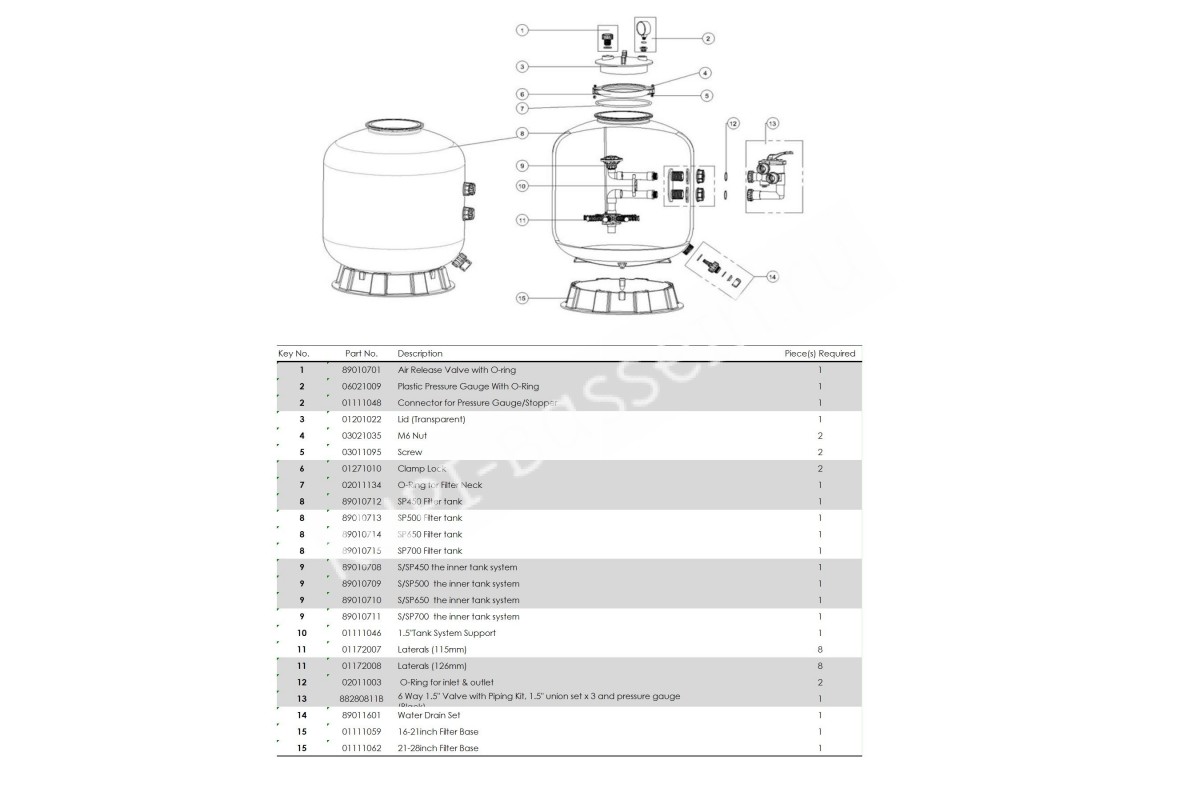

Особенности конструкции фильтров Aquaviva серии SP500
1. Воздушный клапан
2. Манометр для измерения давления внутри емкости
3. Прозрачная крышка
4. Зажимной хомут
5. Уплотнительное кольцо, для герметизации соединения
6. Диффузор фильтра
7. Корпус фильтрационной емкости
8. Сепаратор для забора очищенной воды
9. 6 - ти позиционный клапан с боковым типом подключения
10. Спусковая пробка
11. Основание фильтра

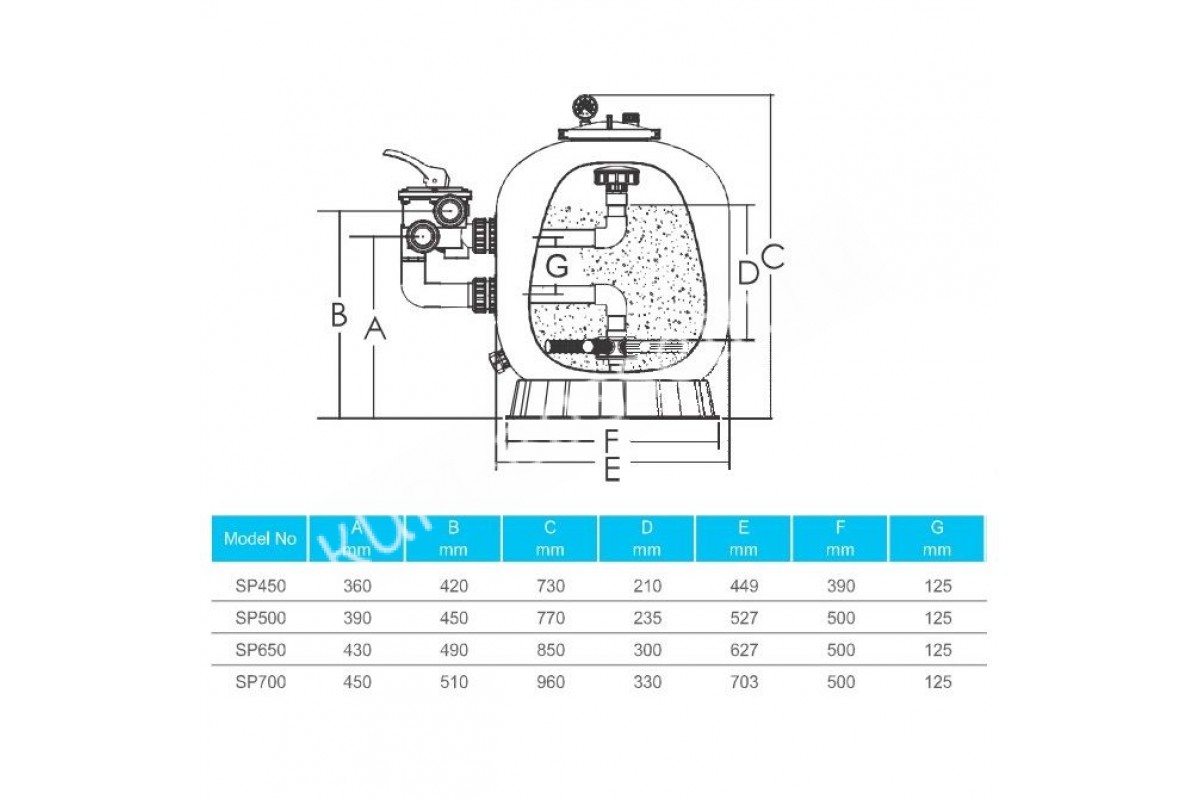

Структурная таблица
фильтров Aquaviva серии SP
| Модель | A мм | B мм | C мм | D мм | E мм | F мм | G мм |
|---|---|---|---|---|---|---|---|
| SP450 | 360 | 420 | 730 | 210 | 449 | 390 | 125 |
| SP500 | 390 | 450 | 770 | 235 | 527 | 500 | 125 |
| SP650 | 430 | 490 | 850 | 300 | 627 | 500 | 125 |
| SP700 | 450 | 510 | 960 | 330 | 703 | 500 | 125 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики
Разборная схема
Официальный товарный буклет
3D модель AutoCad
Многопозиционный кран, позволяет выбрать любой из режимов работы фильтра
Дренажная пробка
Верхний диффузор распределяет воду над песочной подушкой
Песочный/водный дренаж высокого давления для быстрой консервации на зиму и быстрого обслуживания
6-режимный клапан MPV
Манометр
Инструкция
