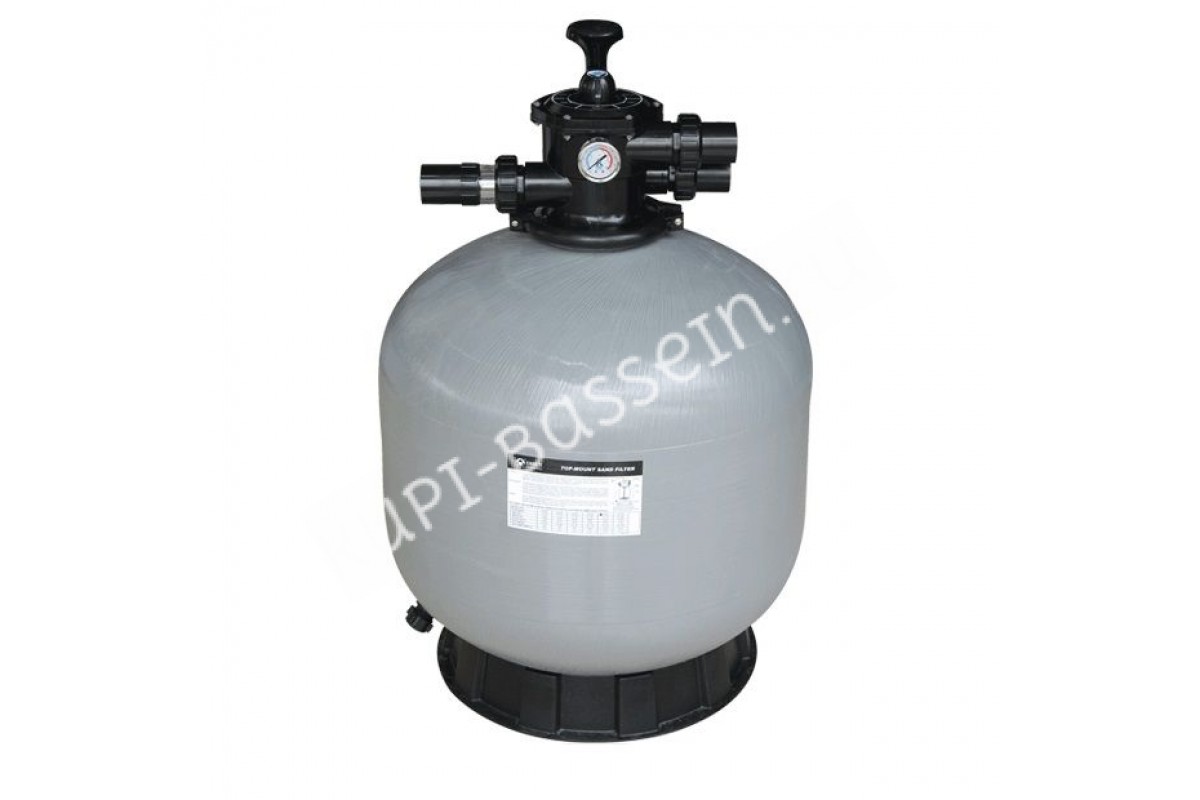

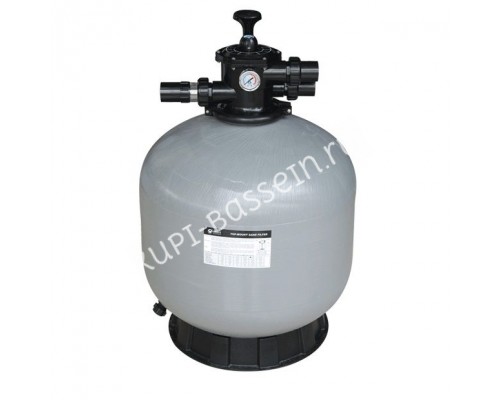

Фильтр Aquaviva V400
ПРОСТАЯ УСТАНОВКА быстрый монтаж за счет обжимного хомута, с углом вращения на 360˚
ЛЕГКОСТЬ В ОБСЛУЖИВАНИИ выбор режима работы осуществляется 6-ти позиционным вентилем
ТИП ПОДКЛЮЧЕНИЯ фильтр имеет верхний тип подключения к системе
КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ мотанный корпус из полимерного сплава и стекловолокна
БЫСТРЫЙ КОНТРОЛЬ манометр высокой точности для быстрого контроля давления
ДОЛГОВЕЧНОСТЬ не боится коррозии, воздействия химии и UV-излучения
Фильтр Aquaviva V400 - относится к сегменту наиболее популярных фильтров, используемых по всему миру. Серия Aquaviva V – считается мировым стандартом фильтрационного оборудования для домашних бассейнов.
Модель V400 имеет потенциал фильтрации до 6,48 м³/час и является лучшим решением для бассейнов всех типов емкостью до 26 тыс.л. Механическая очистка воды производится за счет слоя песка, который загружается через верхнюю горловину бочки. В фильтре рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5 - 0.8 мм. Масса засыпки составляет до 35 кг. Фильтр оснащен 6-режимным клапаном управления фильтрацией Aquaviva. Тип подключения фильтра – верхний. Диаметр подключения стандартный – 1.5 дюйма (50 мм).
Диаметр фильтрующей емкости составляет 410 мм, с площадью фильтра – 0.13 м². Основу корпуса составляет полимерный сплав, укрепленный стекловолокном. Тип корпуса фильтра – мотанный. Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет. Максимальное давление на фильтр составляет до 2.5 Бар.
Температурный диапазон обрабатываемой жидкости до +43 °С. Обжимной хомут, который может вращаться на 360 градусов, крепится к управляющему клапану и упрощает монтаж фильтра. Внизу емкости расположен дренажный клапан с пробкой.
Диаметр фильтрующей емкости 410 мм
Масса песочной засыпки 35 кг
Рекомендуемый объём бассейна 26 000 л
Производительность фильтра 6,48 м³/час

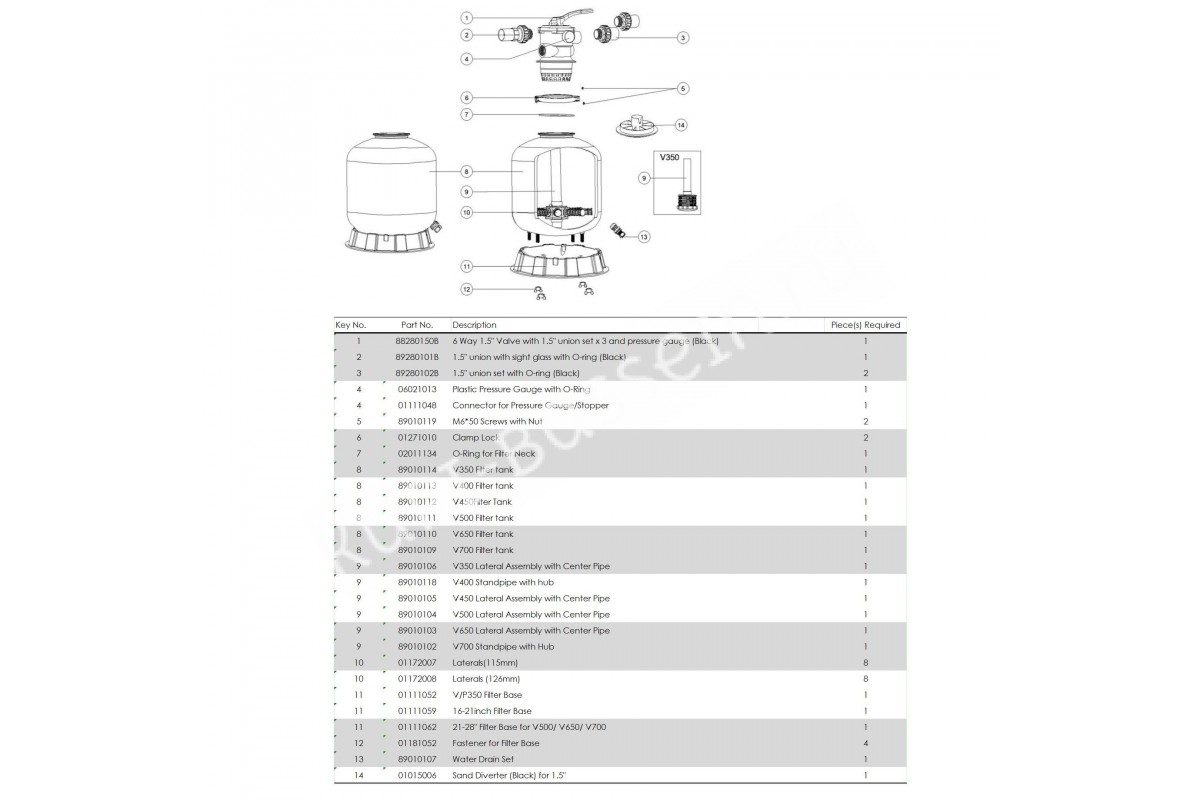

Особенности конструкции фильтров Aquaviva серии V400
1. 6 - ти позиционный клапан с верхним типом подключения
2. Манометр для измерения давления внутри емкости
3. Соединительная муфта со смотровым окном
4. Цельный 360-градусный зажимной хомут
5. Уплотнительное кольцо, для герметизации соединения
6. Корпус фильтрационной емкости
7. Коллектор фильтра
8. Сепаратор для забора очищенной воды
9. Спусковая пробка
10. Основание фильтра

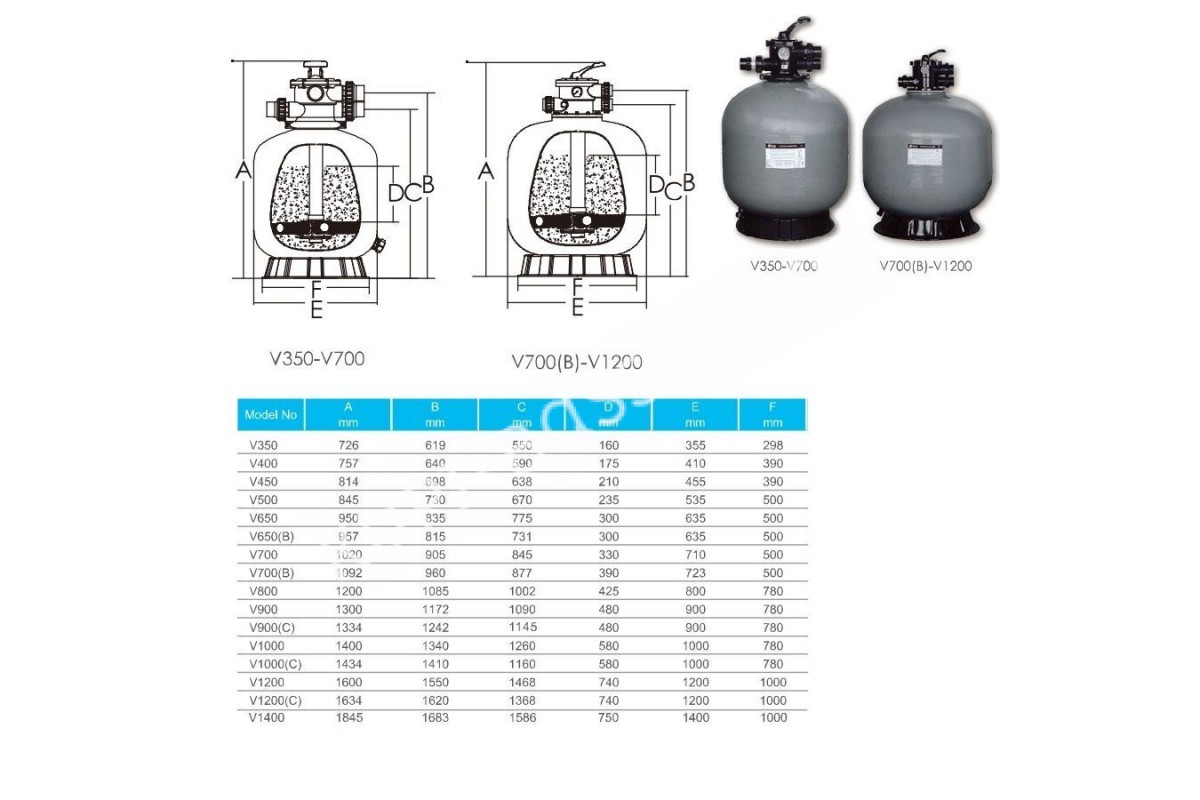

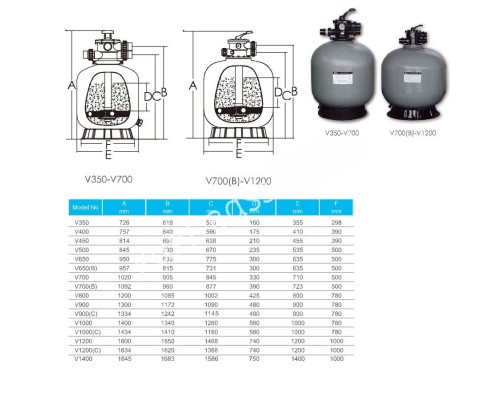

Структурная таблица
фильтров Aquaviva серии V400
| Модель | A мм | B мм | C мм | D мм | E мм | F мм |
|---|---|---|---|---|---|---|
| V350 | 726 | 619 | 550 | 160 | 355 | 298 |
| V400 | 757 | 640 | 590 | 175 | 410 | 390 |
| V450 | 814 | 698 | 638 | 210 | 455 | 390 |
| V500 | 845 | 730 | 670 | 235 | 535 | 500 |
| V650 | 950 | 835 | 775 | 300 | 635 | 500 |
| V650(B)/(PB) | 957 | 815 | 731 | 300 | 635 | 500 |
| V700 | 1020 | 905 | 845 | 330 | 710 | 500 |
| V700(B) | 1092 | 960 | 877 | 390 | 723 | 500 |
| V800 | 1200 | 1085 | 1002 | 425 | 800 | 780 |
| V900 | 1300 | 1172 | 1090 | 480 | 900 | 780 |
| V900(C) | 1334 | 1242 | 1145 | 480 | 900 | 780 |
| V1000 | 1400 | 1340 | 1260 | 580 | 1000 | 780 |
| V1000(C) | 1434 | 1410 | 1160 | 580 | 1000 | 780 |
| V1200 | 1600 | 1550 | 1468 | 740 | 1200 | 1000 |
| V1200(C) | 1634 | 1620 | 1368 | 740 | 1200 | 1000 |
| V1400 | 1845 | 1683 | 1586 | 750 | 1400 | 1000 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики
Разборная схема изделия
Официальный товарный буклет
3D модель AutoCad

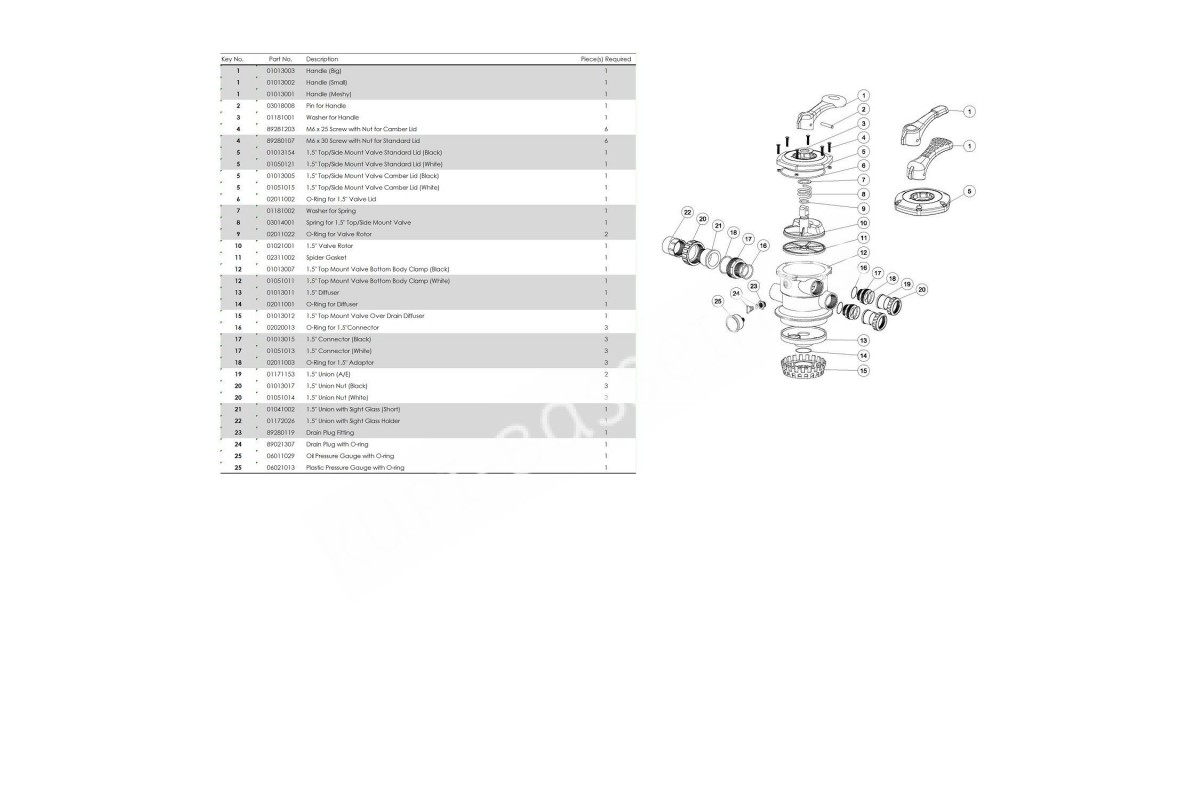

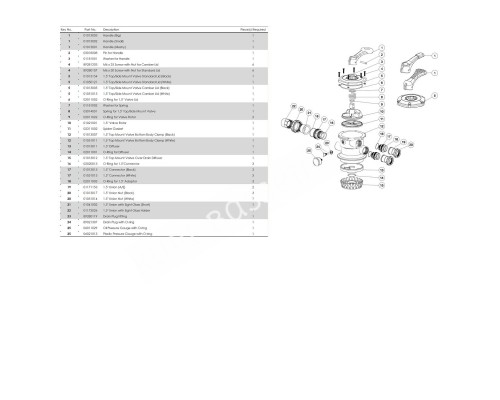

Многопозиционный кран, позволяет выбрать любой из режимов работы фильтра
Дренажная пробка
Верхний диффузор распределяет воду над песочной подушкой
Песочный/водный дренаж высокого давления для быстрой консервации на зиму и быстрого обслуживания
6-режимный клапан MPV
Манометр
Инструкция
