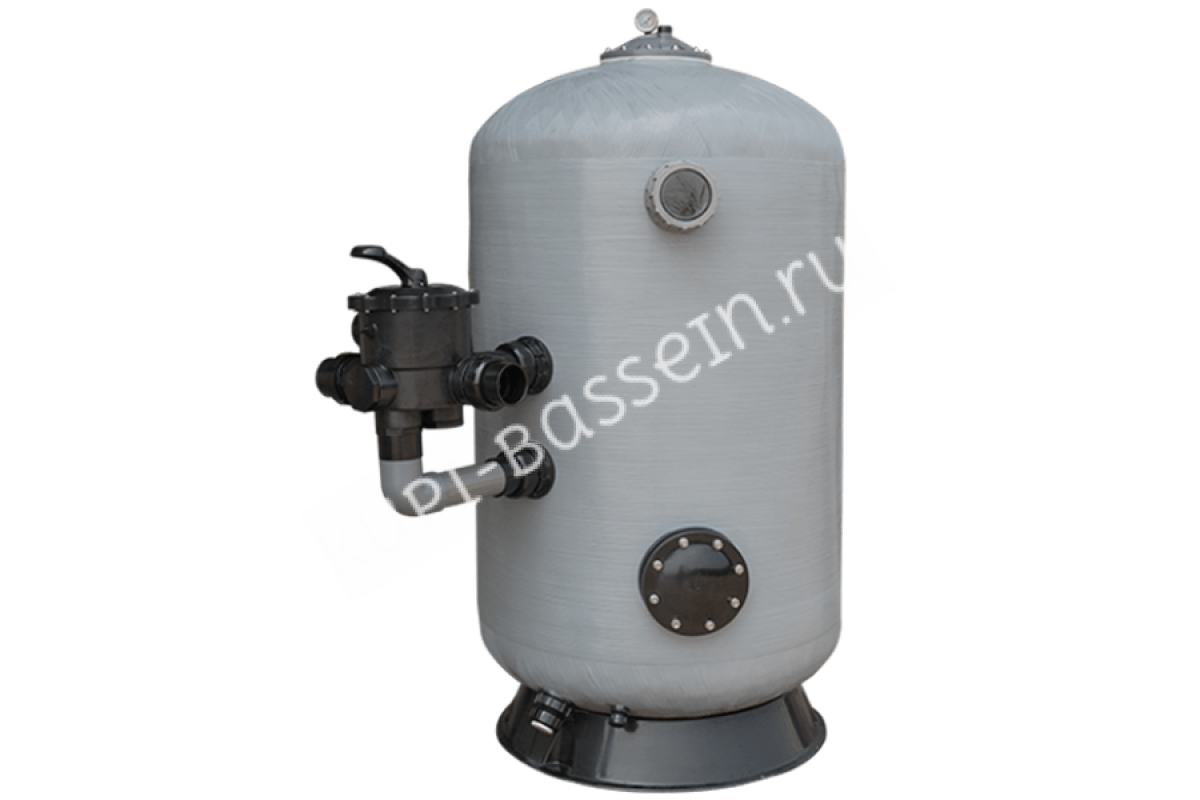

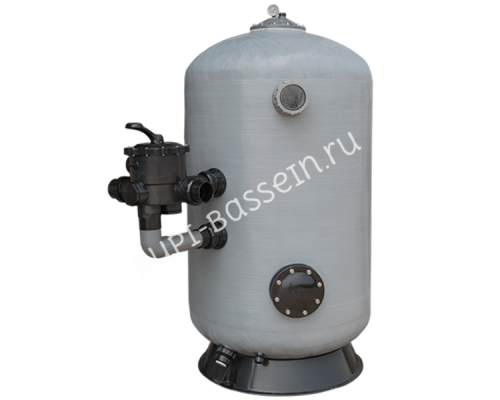

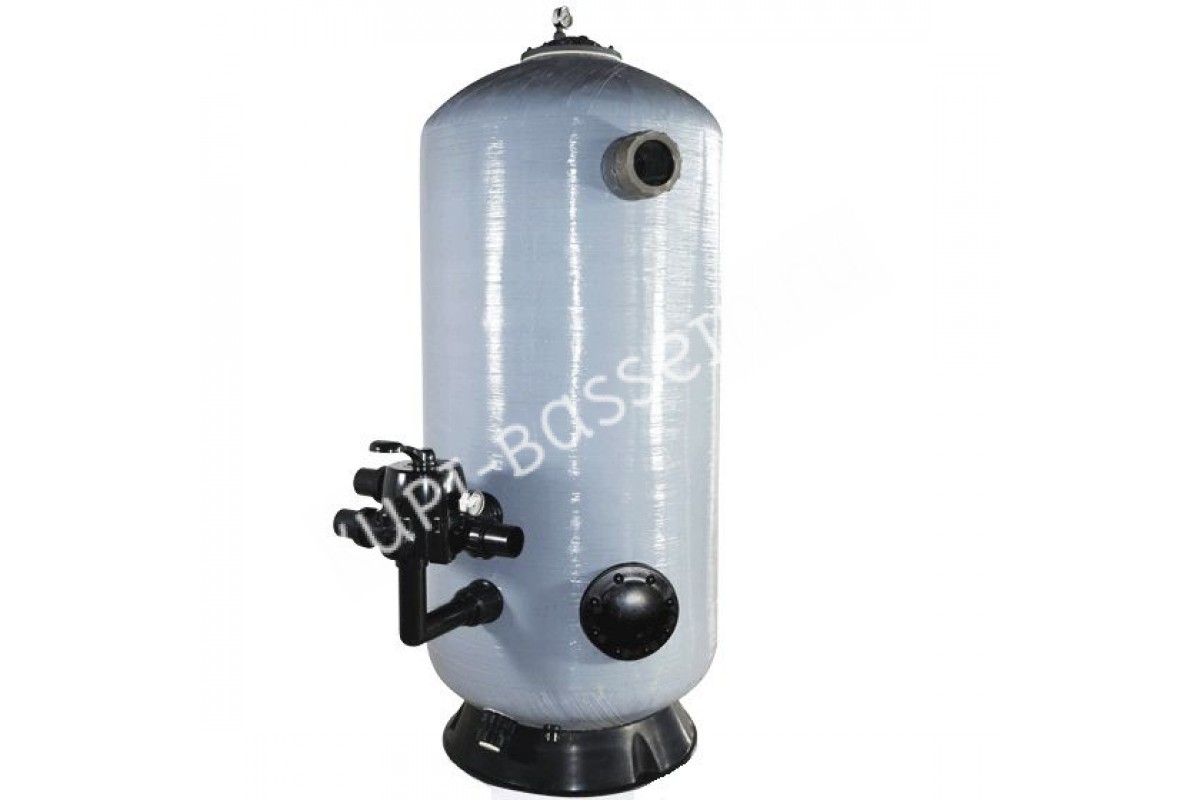

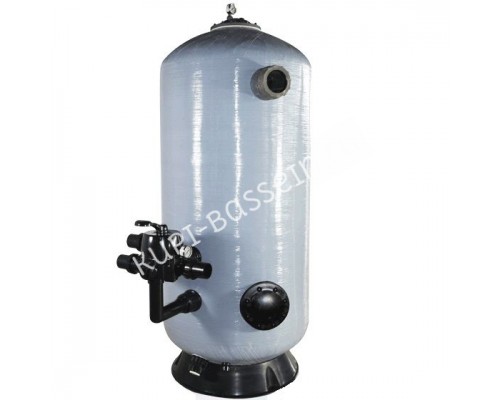

Фильтр Aquaviva SDB800-1 (20 м³/час, D800)
глубокой загрузки
Очистка более качественная фильтрация воды за счет фильтрующего слоя в 1,2 м
Контрольбыстрый контроль давления с помощью манометра высокой точности
Управлениепростая установка режима работы благодаря 6-позиционному вентилю
Сервисбыстрое техобслуживание за счет габаритного смотрового окна и бокового люка
Метериалы мотанный корпус из стекловолокна и полимерных материалов
Надежностьфильтр не боится коррозии, воздействия химии и UV-излучения
Фильтры Aquaviva серии SDB обладают повышенной глубиной фильтрации и предназначены для очистки частных и коммерческих бассейнов. При потенциале фильтрации в 20 000 л/час, данная модель является оптимальным решением для бассейнов объемом до 80 м³.
Фильтр SDB800-1 имеет боковой тип подключения к системе, диаметром 63 мм. Диаметр фильтрационной емкости составляет 800 мм, с лощадью фильтра - 0.50 м². Бак рассчитан на загрузку 914 кг фильтрующего элемента, с фракцией 0.5-0.8 мм. Глубина фильтрации модели составляет 1 м.
Диаметр фильтра
800 мм
Песочная засыпка
914 кг
Объём бассейна
80 000 л
Производительность
20 м³/час
Конструктивные особенности
Фильтра Aquaviva SDB800-1
Корпус фильтрующей бочки выполнен из коррозионностойких материалов – полимер и стекловолокно. Стекловолоконная обмотка со специальной пропиткой защищает фильтр от UV-лучей и разрушительного влияния внешней среды. Емкость рассчитана на температуру жидкости до +43 С и давление в 2.5 Бар (постоянное рабочее).
Модель оборудована дюзами, состоящими из двух уровней. Отличительной особенностью данной модели фильтра является наличие крупногабаритного смотрового отсека и бокового люка, используемого для обслуживания. Верхний люк используется для погрузки песка. Также фильтр снабжен отверстием для спуска воды и клапаном сброса воздуха.
Особенности конструкции
фильтров Aquaviva SDB

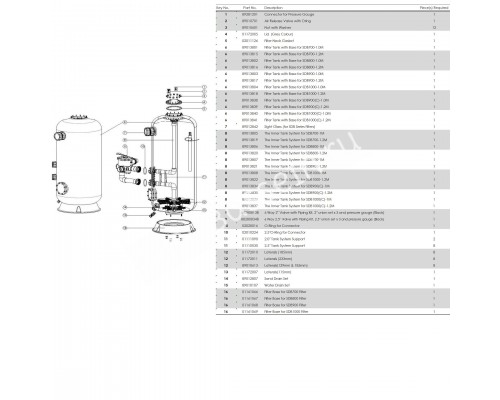

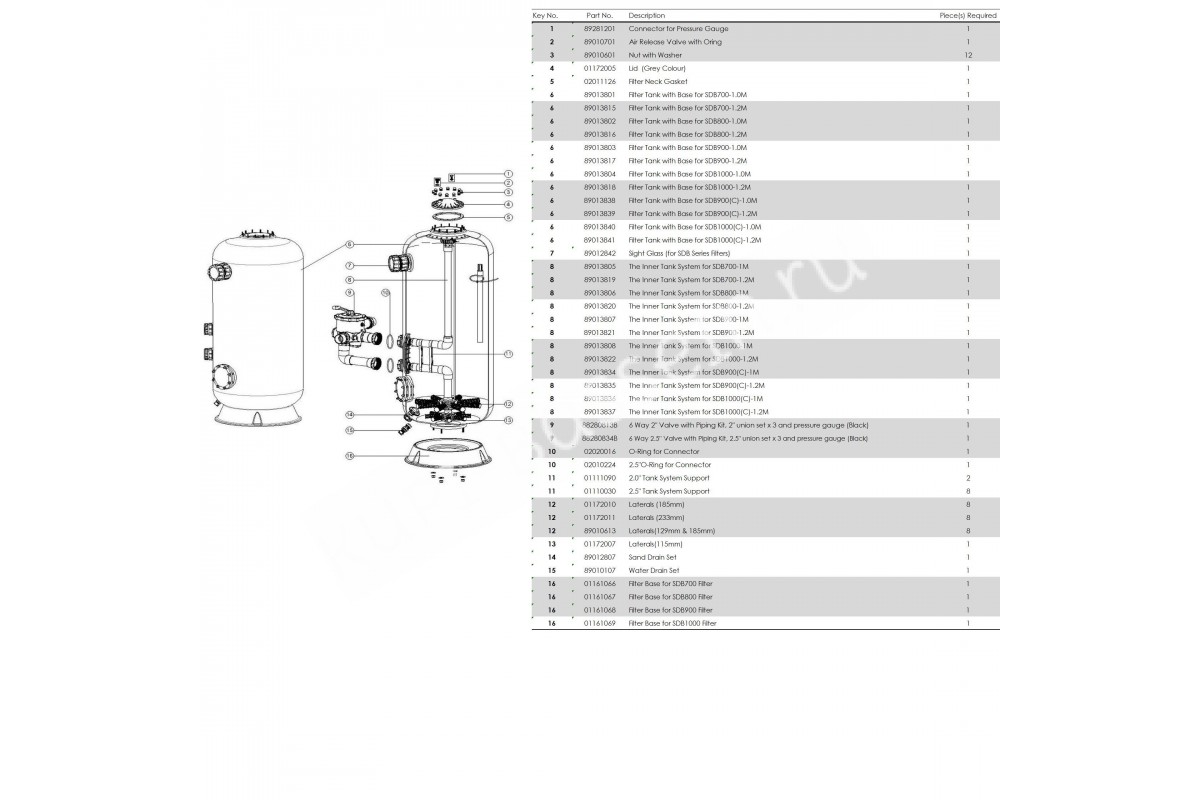

1. Воздушный клапан 2. Манометр для измерения давления внутри емкости 3. Крышка фильтра 4. Уплотнительное кольцо, для герметизации соединения 5. 6 - ти позиционный клапан MPV с боковым типом подключения 6. Корпус фильтрационной емкости 7. Смотровое окно 8. Вытяжная труба 9. Патрубок внутри емкости 10. Нижний сервисный люк 11. Основание фильтра 12. Пробка 2" для отвода песка 13. Пробка для слива воды

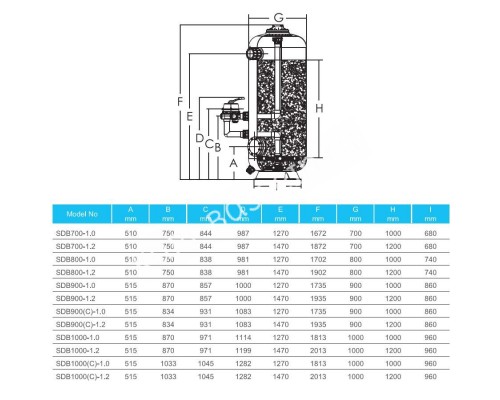

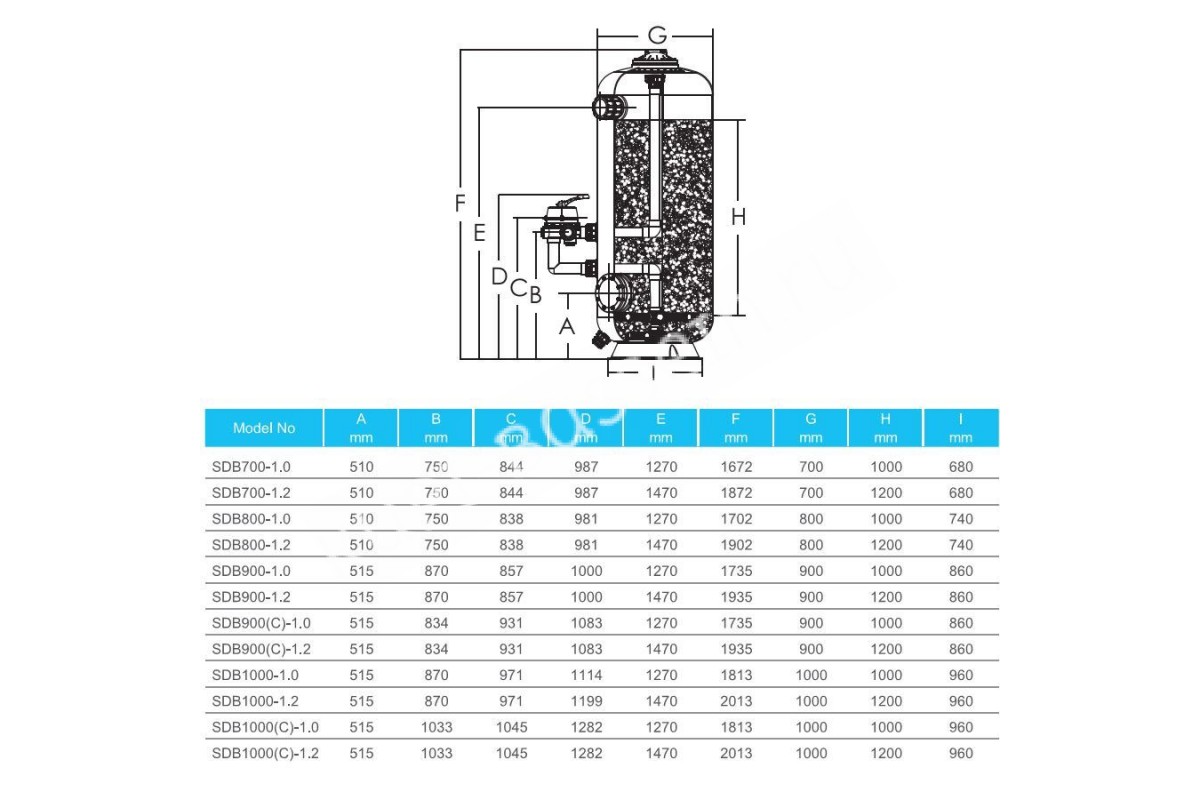

Структурная таблица фильтров
Aquaviva серии SDB
| Модель | A мм | B мм | C мм | D мм | E мм | F мм | G мм | H мм | I мм |
|---|---|---|---|---|---|---|---|---|---|
| SDB700-1 | 510 | 750 | 844 | 987 | 1270 | 1672 | 700 | 1000 | 680 |
| SDB700-1 | 510 | 750 | 844 | 987 | 1470 | 1872 | 700 | 1200 | 680 |
| SDB800-1 | 510 | 750 | 838 | 981 | 1270 | 1702 | 800 | 1000 | 740 |
| SDB800-1 | 510 | 750 | 838 | 981 | 1470 | 1902 | 800 | 1200 | 740 |
| SDB900-1 | 515 | 870 | 857 | 1000 | 1270 | 1735 | 900 | 1000 | 860 |
| SDB900-1 | 515 | 870 | 857 | 1000 | 1470 | 1935 | 900 | 1200 | 860 |
| SDB900(C)-1 | 515 | 834 | 931 | 1083 | 1270 | 1735 | 900 | 1000 | 860 |
| SDB900(C)-1 | 515 | 834 | 931 | 1083 | 1470 | 1938 | 900 | 1200 | 860 |
| SDB1000-1 | 515 | 870 | 971 | 1114 | 1270 | 1813 | 1000 | 1000 | 960 |
| SDB1000-1 | 515 | 870 | 971 | 1199 | 1470 | 2013 | 1000 | 1200 | 960 |
| SDB1000(C)-1 | 515 | 1033 | 1045 | 1282 | 1270 | 1813 | 1000 | 1000 | 960 |
| SDB1000(C)-1 | 515 | 1033 | 1045 | 1282 | 1470 | 2013 | 1000 | 1200 | 960 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики
Разборная схема
Официальный товарный буклет

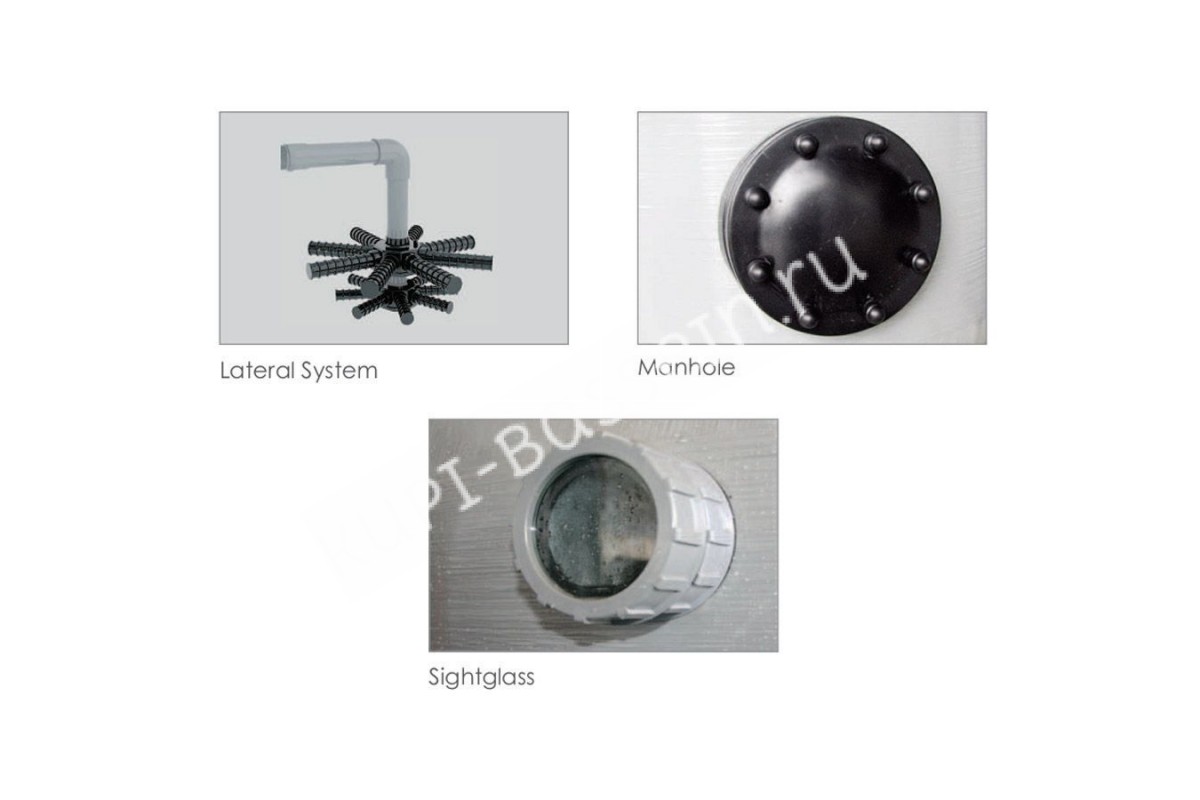

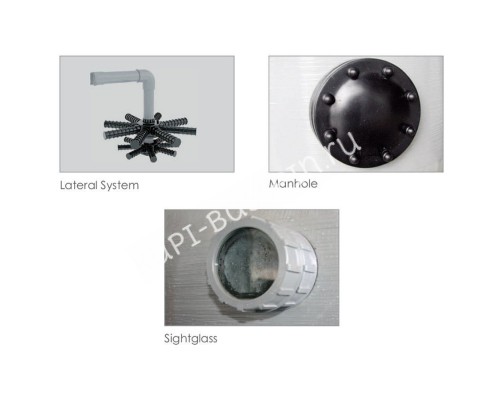

Смотровое окно диаметром 4 дюйма
Сервисный люк диаметром 158 мм
Дренажное отверстие диаметром 2 дюйма
Двухуровневые дюзы
Максимальная скорость фильтрации: 50 м?/ч/м?
Защита от УФ-излучения позволяет длительно использовать изделие под прямыми солнечными лучами
6-режимный клапан MPV
Манометр
Инструкция
