Код товара:
17684Производители
Hayward
3
44832.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Макс. пропускная способность, м?/ч
9.5Назначение
Домашние бассейны
Высокая степень очистки
до 40 мкм
Подходит для соленой
и морской воды
Возможность установки
на открытом воздухе
Легкая установка
и обслуживание
Гарантия на фильтр
Сделано во Франции

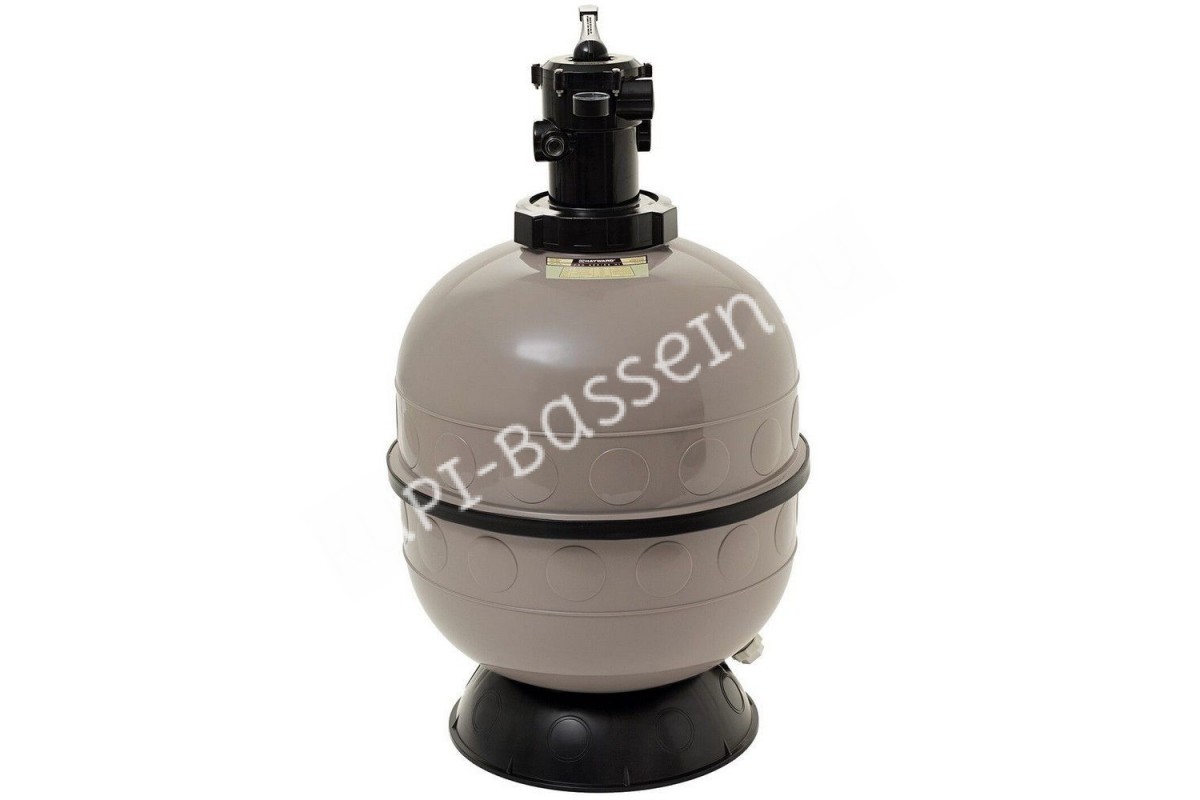

Фильтр Hayward Pro S210TIE
Песочный фильтр Hayward Pro S210TIE используется для механической очистки воды в бассейнах объемом до 38 000 л. Фильтр подходит для очистки хлорированной, морской и соленой воды.
Фильтр оснащен шестиходовым клапаном с верхним типом подключения. Клапан дополнительно оборудован манометром и индикатором мутности. Фильтрующий элемент, который используется в фильтре, - кварцевый или стеклянный песок.
Корпус фильтра выполнен из полипропилена, устойчивого к коррозии, влияния ультрафиолета, влаги и атмосферных осадков. Благодаря этому фильтр может устанавливаться на улице. Материал деталей внутри фильтра - прочный АБС пластик.
9.5 м³/ч
производительность
500 мм
диаметр фильтра
до 38 000 л
объем бассейна
6-ходовой клапан
верхний, в комплекте
Конструктивные особенности фильтра Hayward серии Pro
Материал корпуса
полипропилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Замена песка
через верхний клапан
Легкость открытия дренажного клапана
Материал корпуса
полипропилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Замена песка
через верхний клапан
Легкость открытия дренажного клапана
Функциональные особенности шестиходового клапана для фильтров Hayward серии Pro
1
ФИЛЬТР (FILTER) - фильтрация воды.
2
ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3
ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4
СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5
РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6
ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Технические характеристики фильтров Hayward серии Pro
Модель | S160TIE | S210TIE | S240TIE |
|---|---|---|---|
Производительность, м³/ч | 6 | 9.5 | 14 |
Максимальное рабочее давление, бар | 2 | 2 | 2 |
Площадь фильтрации, м² | 0.12 | 0.19 | 0.28 |
Фракция песка, мм | от 0.4 до 0.8 | от 0.4 до 0.8 | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 50 | 100 | 125 |
Шестиходовой клапан и манометр | Да | Да | Да |
Рабочая температура воды, °C | 50 | 50 | 50 |
Рабочее давление, бар | от 0.5 до 1.3 | от 0.5 до 1.3 | от 0.5 до 1.3 |
Материал корпуса | Полипропилен | Полипропилен | Полипропилен |
Модель | S210TIE |
|---|---|
Производительность, м³/ч | 9.5 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.19 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 100 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Рабочее давление, бар | от 0.5 до 1.3 |
Материал корпуса | Полипропилен |
Модель | S160TIE |
|---|---|
Производительность, м³/ч | 6 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.12 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 50 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Рабочее давление, бар | от 0.5 до 1.3 |
Материал корпуса | Полипропилен |
Модель | S240TIE |
|---|---|
Производительность, м³/ч | 14 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.28 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 125 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Рабочее давление, бар | от 0.5 до 1.3 |
Материал корпуса | Полипропилен |
Основные размеры фильтров Hayward серии Pro
Модель | S160TIE | S210TIE | S240TIE |
|---|---|---|---|
A, мм | 720 | 877 | 960 |
B, мм | 780 | 937 | 1020 |
C, мм | 503 | 503 | 503 |
ØD, мм | 400 | 500 | 600 |
Ød, дюйм | 1 ½" | 1 ½" | 1 ½" |
F, мм | 453 | 553 | 653 |
H, мм | 922 | 1079 | 1161 |
Монтажный зазор по бокам, мм | 450 | 450 | 450 |
Монтажный зазор сверху, мм | 450 | 450 | 450 |
Модель | S210TIE |
|---|---|
A, мм | 877 |
B, мм | 937 |
C, мм | 503 |
ØD, мм | 500 |
Ød, дюйм | 1 ½" |
F, мм | 553 |
H, мм | 1079 |
Монтажный зазор по бокам, мм | 450 |
Монтажный зазор сверху, мм | 450 |
Модель | S160TIE |
|---|---|
A, мм | 720 |
B, мм | 780 |
C, мм | 503 |
ØD, мм | 400 |
Ød, дюйм | 1 ½" |
F, мм | 453 |
H, мм | 922 |
Монтажный зазор по бокам, мм | 450 |
Монтажный зазор сверху, мм | 450 |
Модель | S240TIE |
|---|---|
A, мм | 960 |
B, мм | 1020 |
C, мм | 503 |
ØD, мм | 600 |
Ød, дюйм | 1 ½" |
F, мм | 653 |
H, мм | 1161 |
Монтажный зазор по бокам, мм | 450 |
Монтажный зазор сверху, мм | 450 |
Разборная схема фильтра Hayward Pro S210TIE
№ | Название детали | Количество, Кол. шт. | Код детали |
|---|---|---|---|
1 | Клапан выбора режима работы | 1 | NKX250112520200 |
2 | Гайка | 1 | 500200020000 |
3 | Уплотнительное кольцо | 1 | 500200030000 |
4 | Дренажный клапан | 1 | 500202001000 |
5 | Крепление сепараторов | 1 | 500203000000 |
6 | Сепаратор* | 8 | 500201120000 |
7 | Подставка | 1 | 500200190000 |
* Сепаратор приобретается комплектом из 2 штук
Схема установки фильтров Hayward серии Pro
1
Фильтрационная установка Hayward серии Pro
2
Дренаж в канализацию
3
Бассейн
4
Система обеззараживания Sugar Valley Aquascenic HD
5
Дозирующий насос реагента pH
6
Средство для коррекции pH
О компании
Hayward™ - один из ведущих мировых производителей оборудования для бассейнов. Производственные линии компании охватывают более 45 стран на трех континентах с дилерской сетью более 3000 партнеров. Широкий ассортимент продукции представлен в следующих направлениях: насосы, фильтры, роботы-пылесосы, освещение, противотоки, тепловые насосы, оборудование для обработки и стерилизации воды.
Уже более 80 лет, благодаря инновационным идеям и стратегическим разработкам, продукция Hayward является эталоном и очень востребована по всему миру. Главная задача компании - обеспечить максимальную эффективность работы оборудования, чтобы ваш бассейн был чистым и ухоженным.
Hayward - это бо
Характеристики
Макс. пропускная способность, м?/ч
9.5
Назначение
Домашние бассейны
Скачиваемые материалы
Инструкция
Разборная схема
Разборная схема
Тип фильтра
Песочный
Корпус фильтра
Полипропилен
Тонкость фильтрации
до 40 микрон
Макс. объем обслуживаемого бассейна, л.
38 000
Диаметр фильтра, мм
500 мм
Максимальное рабочее давление, Бар
2
Соединение
1.5'
Загрузка песка, кг
100
Фракция песка, мм
0.5 - 0.8
Тип подключения
Верхнее
Дополнительно
Минимальная необходимость обслуживания и ухода
Широкое дренажное отверстие для быстрого опорожнения бочки
Широкое дренажное отверстие для быстрого опорожнения бочки
Комплектация
Фильтр Hayward Pro S210TIE
6-позиционный клапан
Манометр
Инструкция
6-позиционный клапан
Манометр
Инструкция
Размер
1079х553 мм
Вес, кг
12
Производитель
Hayward
Гарантия
24 месяца
Страна производства
Франция
