Код товара:
17704Производители
Hayward
1
53755.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Макс. пропускная способность, м?/ч
14Назначение
Домашние бассейны
Рабочее давление до 2 бар
Высокая степень очистки до 40 мкм
Подходит для соленой и морской воды
Возможность установки на открытом воздухе
Гарантия 2 года
Сделано во Франции

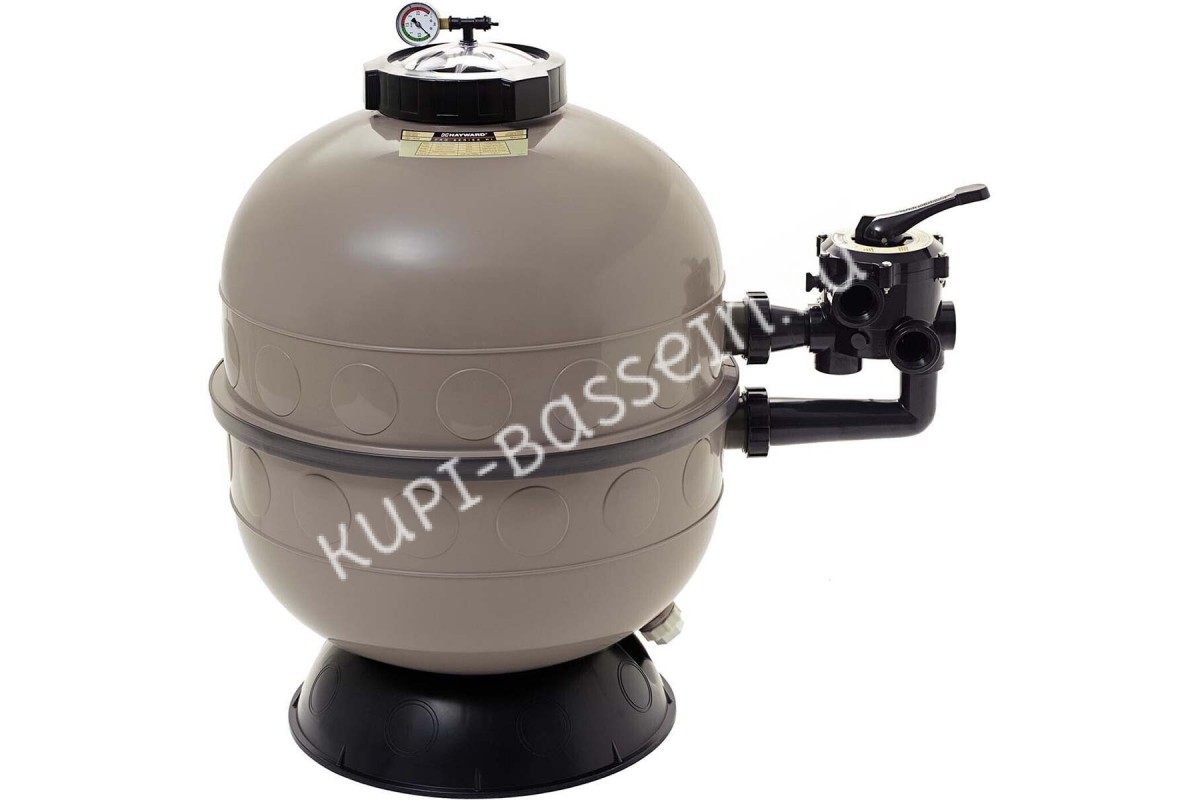

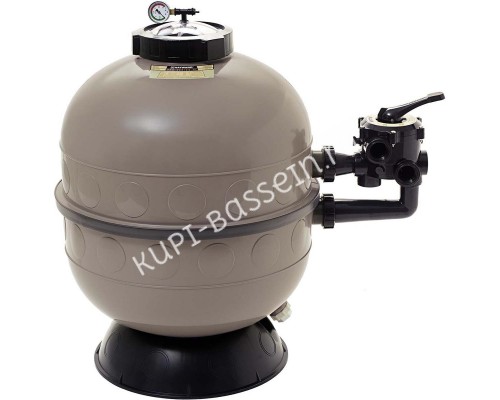

Фильтр Hayward ProSide S240SIE
Песочный фильтр Hayward Pro S240SIE - это идеальное решение для механической очистки хлорированной, морской и соленой воды в бассейнах объемом до 56 м³.
Фильтр оборудован шестиходовым клапаном с боковым типом подключения. Клапан оснащен индикатором мутности воды и манометром для контроля давления. В качестве фильтрующего элемента используется кварцевый или стеклянный песок фракцией от 0.4 до 0.8 мм.
Благодаря устойчивости фильтра к коррозии, влаге и ультрафиолету, вы можете установить его на открытом воздухе. Детали внутри фильтрующей емкости изготовлены из прочного АБС пластика, а корпус фильтра - из литого под давлением полиэтилена, сваренного по технологии термоплавления.
14 м³/ч
Производительность
600 мм
Диаметр фильтра
до 56 000 л
Рекомендованный объем бассейна
6-ходовой клапан
В комплекте
Конструктивные особенности
фильтров Hayward серии ProSide SIE
Материал корпуса
полиэтилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Быстрый доступ
к замене песка
Легкость открытия дренажного клапана
Материал корпуса
полиэтилен
Усиленная конструкция
корпус литой под давлением, сваренный термоплавлением
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Быстрый доступ
к замене песка
Легкость открытия дренажного клапана
Функциональные особенности шестиходового клапана для фильтров Hayward серии ProSide SIE
1
ФИЛЬТР (FILTER) - фильтрация воды.
2
ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3
ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4
СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5
РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6
ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Технические характеристики
фильтров Hayward серии ProSide SIE
Модель | S160SIE | S210SIE | S240SIE |
|---|---|---|---|
Производительность, м³/ч | 6 | 9.5 | 14 |
Максимальное рабочее давление, бар | 2 | 2 | 2 |
Площадь фильтрации, м² | 0.12 | 0.19 | 0.28 |
Фракция песка, мм | от 0.4 до 0.8 | от 0.4 до 0.8 | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 50 | 100 | 150 |
Шестиходовой клапан и манометр | Да | Да | Да |
Рабочая температура воды, °C | 50 | 50 | 50 |
Материал корпуса | Полиэтилен | Полиэтилен | Полиэтилен |
Модель | S240SIE |
|---|---|
Производительность, м³/ч | 14 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.28 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 125 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Материал корпуса | Полиэтилен |
Модель | S160SIE |
|---|---|
Производительность, м³/ч | 6 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.12 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 50 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Материал корпуса | Полиэтилен |
Модель | S210SIE |
|---|---|
Производительность, м³/ч | 9.5 |
Максимальное рабочее давление, бар | 2 |
Площадь фильтрации, м² | 0.19 |
Фракция песка, мм | от 0.4 до 0.8 |
Рекомендуемая масса песка для загрузки, кг | 100 |
Шестиходовой клапан и манометр | Да |
Рабочая температура воды, °C | 50 |
Материал корпуса | Полиэтилен |
Основные размеры фильтров Hayward серии ProSide SIE
Модель | S160SIE | S210SIE | S240SIE |
|---|---|---|---|
A, мм | 266 | 345 | 391 |
B, мм | 391 | 470 | 516 |
C, мм | 651 | 808 | 891 |
D, мм | 503 | 503 | 503 |
Е, мм | 453 | 553 | 653 |
Модель | S240SIE |
|---|---|
A, мм | 391 |
B, мм | 516 |
C, мм | 891 |
D, мм | 503 |
Е, мм | 653 |
Модель | S160SIE |
|---|---|
A, мм | 266 |
B, мм | 391 |
C, мм | 651 |
D, мм | 503 |
Е, мм | 453 |
Модель | S210SIE |
|---|---|
A, мм | 345 |
B, мм | 470 |
C, мм | 808 |
D, мм | 503 |
Е, мм | 553 |
Разборная схема фильтра Hayward ProSide S240SIE
№ | Название детали | Количество, шт. Кол., шт. | Код детали |
|---|---|---|---|
1+ 1.1 + 1.2 + 3 | Крышка фильтра | 1 | 500201000000 |
1.1 + 1.2 + 1.3 | Регулируемый воздушный клапан | 1 | 500211120300 |
2 | Гайка крышки | 1 | 500200020000 |
3 | Уплотнительное кольцо | 1 | 500200030000 |
4 | Дренажный клапан | 1 | 500413000400 |
6 | Комплект соединительных муфт | 1 | 500201300013 |
7 | Диффузор | 1 | 500200070300 |
8 | Сепаратор (x2) | 8 | 500201130000 |
9 | Корзинка сепаратора | 1 | 500203000000 |
15 | Верхнее колено диффузора | 1 | 500204104000 |
16 + 9 | Нижнее колено диффузора | 1 | 500203104200 |
19 + 20 | Подставка | 1 | 500200190000 |
25 + 26 | Трубка воздушного клапана | 1 | 500413002500 |
27 | Клапан выбора режима работы | 1 | NKX250112011300 |
Схема установки фильтров Hayward серии ProSide SIE
1
Бассейн
2
Насос Hayward K-FLO
3
Фильтр Hayward серии ProSide SIE
4
Дренаж в канализацию
5
Система обеззараживания Sugar Valley Aquascenic HD
6
Средство для коррекции рН
7
Дозирующий насос реагента рН
