Рабочее давление до 3,5 бар
Подходит для соленой и морской воды
Подходит для установки на открытом воздухе
Удобная и быстрая замена песка без снятия клапана
Фильтрация до 50 микрон
Сделано во Франции
Фильтр

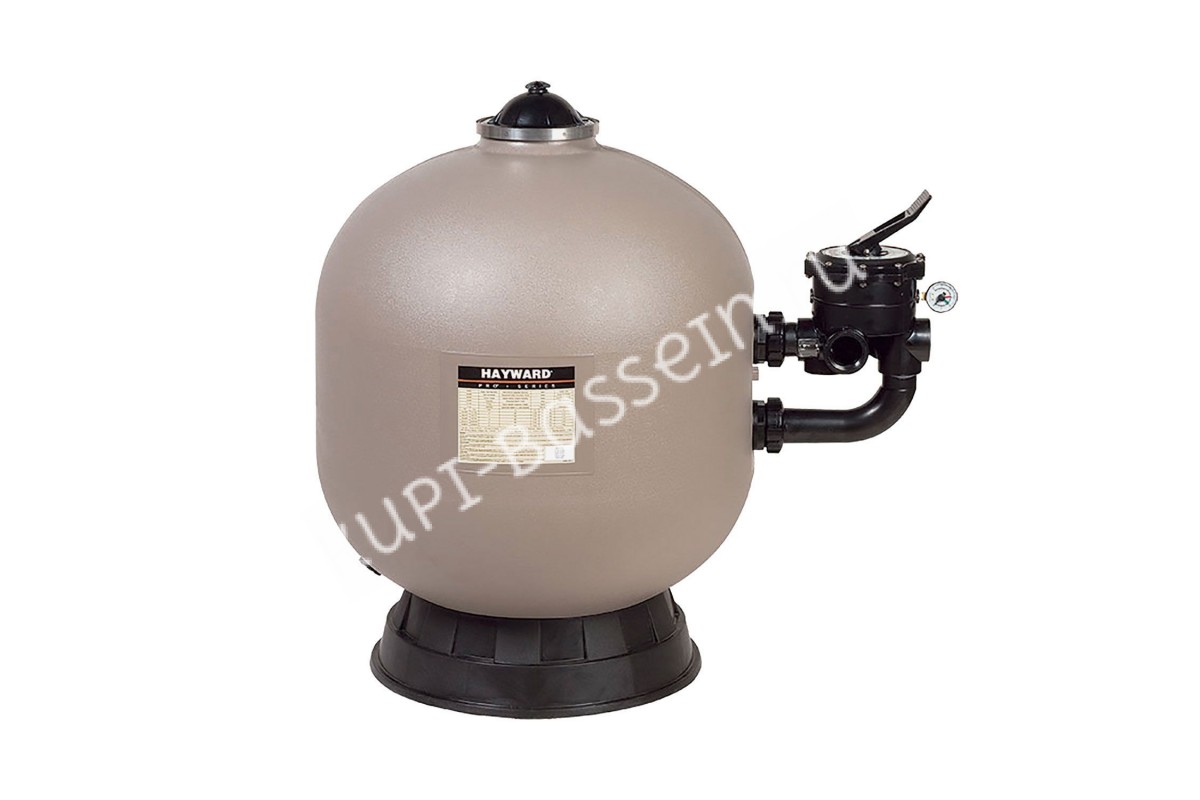

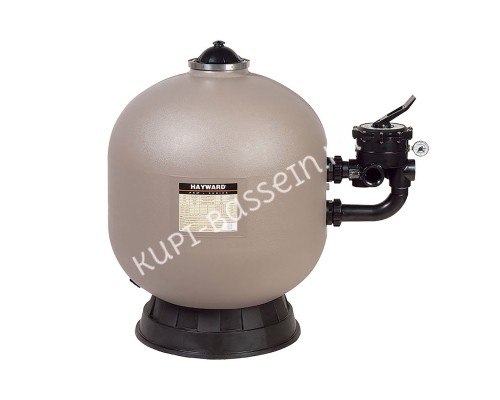

Песочный фильтр Hayward ProSide S244SXE предназначен для механической очистки воды в бассейнах объемом до 56 м³. Выпускается компанией Hayward на производственных мощностях во Франции .

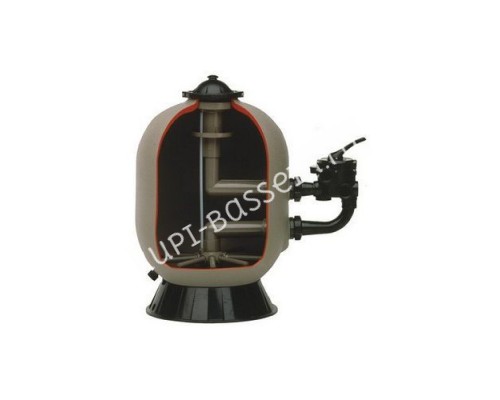

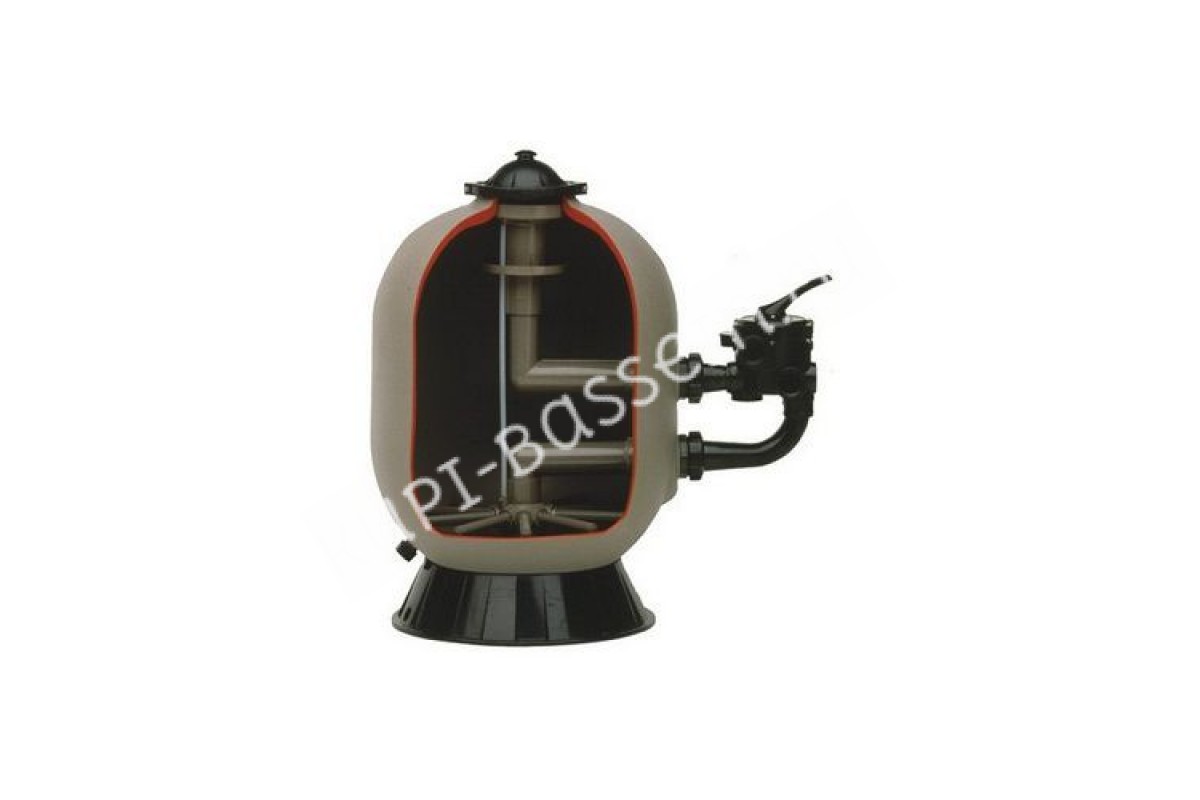

Выдувной полиэтиленовый фильтр обладает превосходной устойчивостью к высоким давлениям до 3.5 бар, коррозии, деструктивному воздействию ультрафиолета, влаги и непогоды. Благодаря этому фильтр можно устанавливать на открытом воздухе. Внутри находятся коллекторы и диффузоры, изготовленные из ПВХ и АБС пластика, устойчивого к соленой и хлорированной воде.
В качестве фильтрующего элемента используется кварцевый или стеклянный песок. Неотфильтрованная вода из бассейна вместе с загрязняющими частицами всасывается насосом и подается на шестиходовой клапан. Боковое расположение контрольного клапана обеспечивает легкий доступ к замене фильтрующего элемента через крышку фильтра. Песок засыпается в бак и работает как система фильтрации постоянного действия. Вода проходит сквозь толщу песка, который улавливает и задерживает загрязнения, а отфильтрованная вода вновь поступает в бассейн.
до 3,5 бар
Рабочее давление
612 мм
Диаметр фильтра
боковой 6-ходовой клапан
В комплекте
14 м³/час
Производительность
до 56 000 л
Рекомендованный объем бассейна
Конструктивные особенности фильтров
Hayward серии ProSide
Боковой 6-ходовой клапан
Быстрый доступ к замене песка
Легкость открытия дренажного клапана

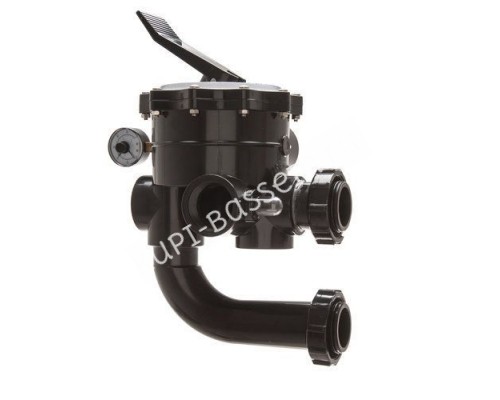

Конструктивные и функциональные особенности шестиходового клапана для фильтров
Hayward серии ProSide
1
ФИЛЬТР (FILTER) - фильтрация воды.
2
ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3
ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4
СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5
РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда применяют шоковое хлорирование.
6
ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Технические характеристики и габариты фильтров Hayward серии ProSide
Модель | Производительность фильтра, м³/ч | Диаметр фильтра, мм | Соединение, дюйм | Площадь фильтра, м² | Вес фильтра, кг | Вес песка, кг | A, мм | B, мм | C, мм | D, мм | Е*, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
S210SXE | 10 | 510 | 1 ½ | 0.20 | 17 | 100 | 510 | 498 | 521 | 825 | 810 |
S244SXE | 14 | 612 | 1 ½ | 0.28 | 24 | 150 | 612 | 594 | 521 | 875 | 920 |
S0310SXE | 22 | 762 | 2 | 0.45 | 35 | 250 | 762 | 725 | 585 | 1070 | 1008 |
S0360SXE | 30 | 895 | 2 | 0.64 | 61 | 350 | 895 | 880 | 585 | 1230 | 1147 |
Модель | S210SXE | S244SXE | S0310SXE | S0360SXE |
|---|---|---|---|---|
Производительность фильтра, м³/ч | 10 | 14 | 22 | 30 |
Диаметр фильтра, мм | 510 | 612 | 762 | 895 |
Соединение, дюйм | 1 ½ | 1 ½ | 2 | 2 |
Площадь фильтра, м² | 0.20 | 0.28 | 0.45 | 0.64 |
Вес фильтра, кг | 17 | 24 | 35 | 61 |
Вес песка, кг | 100 | 150 | 250 | 350 |
A, мм | 510 | 612 | 762 | 895 |
B, мм | 498 | 594 | 725 | 880 |
C, мм | 521 | 521 | 585 | 585 |
D, мм | 825 | 875 | 1070 | 1230 |
Е*, мм | 810 | 920 | 1008 | 1147 |
* Обеспечьте достаточную высоту для открытия фильтра (минимальная высота зазора: 650 мм над фильтром).
Разборная схема фильтра Hayward ProSide S244SXE
№ | Название детали | Количество деталей, шт | Код детали |
|---|---|---|---|
1 | Регулируемый воздушный клапан | 1 | SX0200G |
2 | Уплотнительное кольцо | 1 | SX0200Z5 |
3 | Крышка | 1 | SX0244K |
4 | Уплотнительное кольцо | 1 | GMX0600F |
5 | Хомут | 1 | GMX0600NM |
7 | Диффузор | 1 | SX0244G |
8 | Верхнее колено | 1 | SX244CD1FW |
9 | Нижнее колено | 1 | SX244CD2FW |
10 | Сепаратор* | 10 | SX240DNPAK10 |
11 | Центральная труба с креплением сепараторов | 1 | SX0242MA1 |
12 | Трубка воздушного клапана | 1 | CX1100Z4 |
13 | Винт крепления трубки | 1 | SX0200Z2 |
14 | Прокладка | 1 | SX0180G |
15 | Сливная пробка | 1 | SX180LA |
16 | Подставка | 1 | SX0200J |
17 | Втулка | 2 | SX360E |
18 | Уплотнительное кольцо | 4 | SX0360Z1 |
19 | Фитинг | 2 | SX244P |
20 | Клапан выбора режима работы | 1 | SP0719SE |
21 | Уплотнительное кольцо** | 2 | SX200Z4PAK2 |
22 | Манометр | 1 | ECX271261 |
*Приобретается комплектом из 10 единиц
**Приобретается комплектом из 2 единиц
Схема установки фильтров Hayward серии ProSide
