Диаметр фильтрующей емкости
2000 мм
Масса песочной засыпки
5250кг
Рекомендуемый объем бассейна
500 000 л
Производительность фильтра
126 м³/час

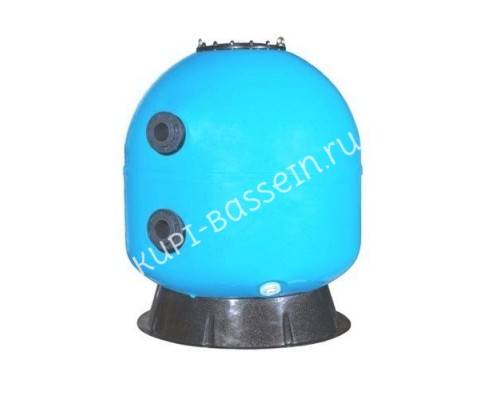

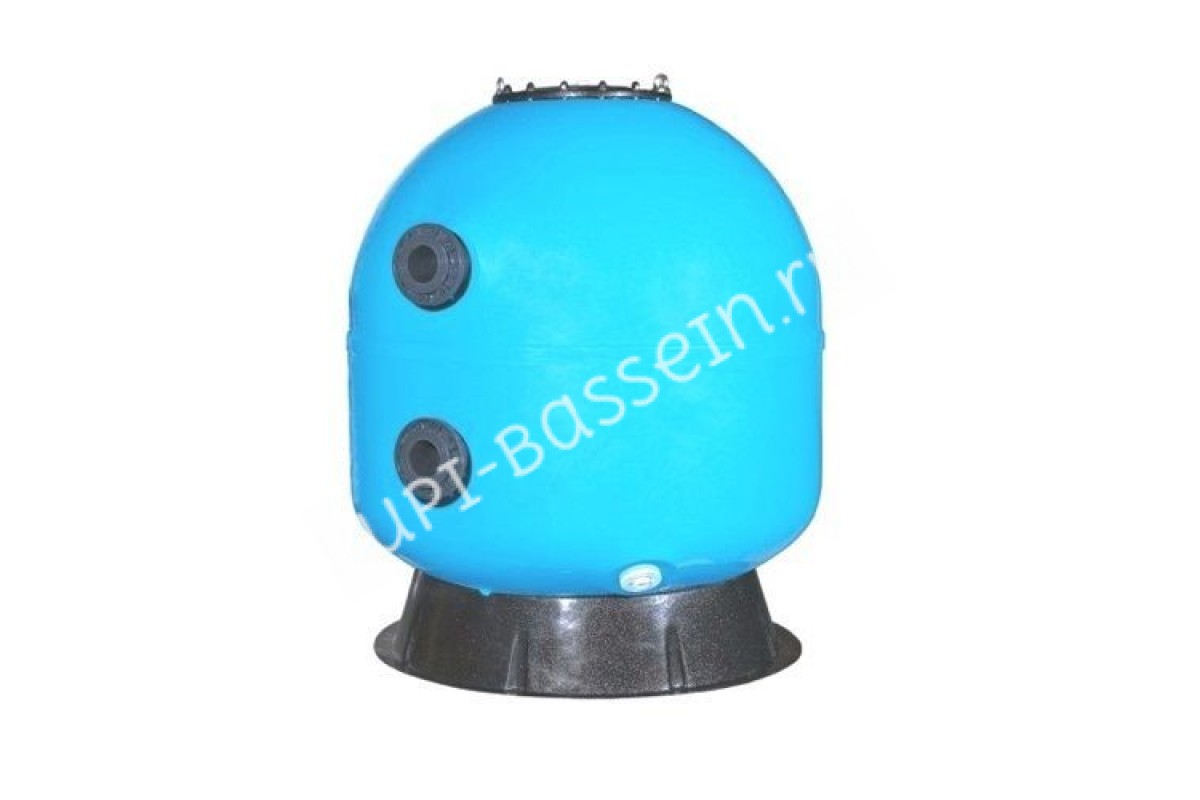

Фильтр Hayward HCFA791402LVA ARTIC AK40-2000.B (D2000)
Hayward HCFA791402LVA ARTIC – мощный и высокоэффективный фильтр линейки HCF ARTIK SERIES. Модель разработана для обслуживания аквапарков и коммерческих бассейнов, объемом до 500 000 литров. Корпус фильтра выполнен из армированного стекловолокном полиэстера и усилен ламинированием. Ламинированная поверхность обеспечивает высокую устойчивость емкости к химически агрессивным веществам, ультрафиолету и коррозии. Фильтр HCFA791402LVA имеет боковое подключение с диаметром соединения – 140 мм, а также оборудован отверстиями для слива воды, спуска песка и воздуха. Бак фильтра вмещает до 5250 кг фильтрующей песочной массы. Для повышения качества фильтрации, рекомендуется использовать 1000 кг песка с фракцией 1-2 мм и 4250 кг песка с фракцией от 0.4 до 0.8 мм. Толщина фильтрующего слоя составляет 1 метр. Рабочее давление фильтра составляет от 0,5 до 2 бар. Рабочая температура воды – от +1 до +40ºС.
Серия фильтров Hayward HCF ARTIK отличаются высоким качеством, надежностью, простотой установки и обслуживания, а европейская сборка – гарантирует их долговечность и высокую износоустойчивость.

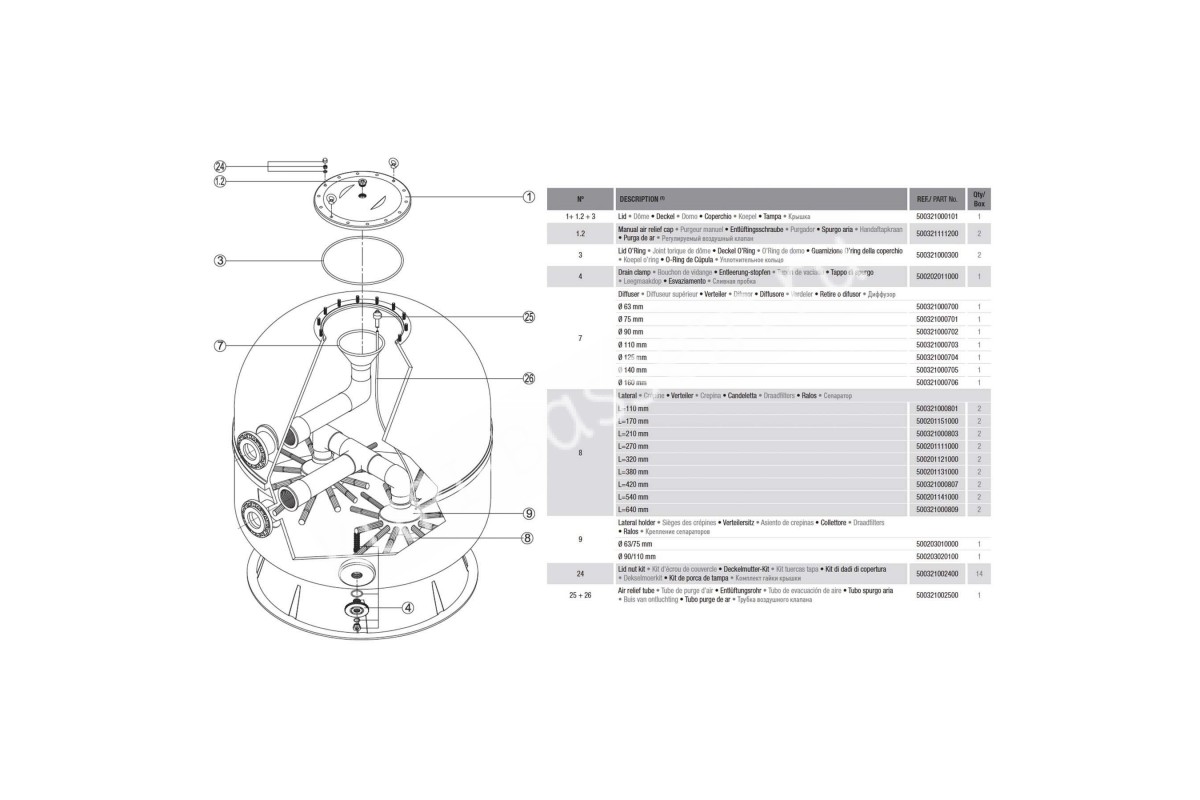

1. Регулируемый клапан воздушный клапан для сброса давления
2. Диффузор для равномерного распределения воды над фильтрующим слоем
3. Спусковая пробка для песка и воды,
3” и 1” соответственно
4. Крышка фильтра с фиксацией на 14 болтах из нержавейки
5. Корпус фильтра из ламинированного полиэстера
6. Сепаратор для забора очищенной воды
7. Основание фильтра из черного полиэстера

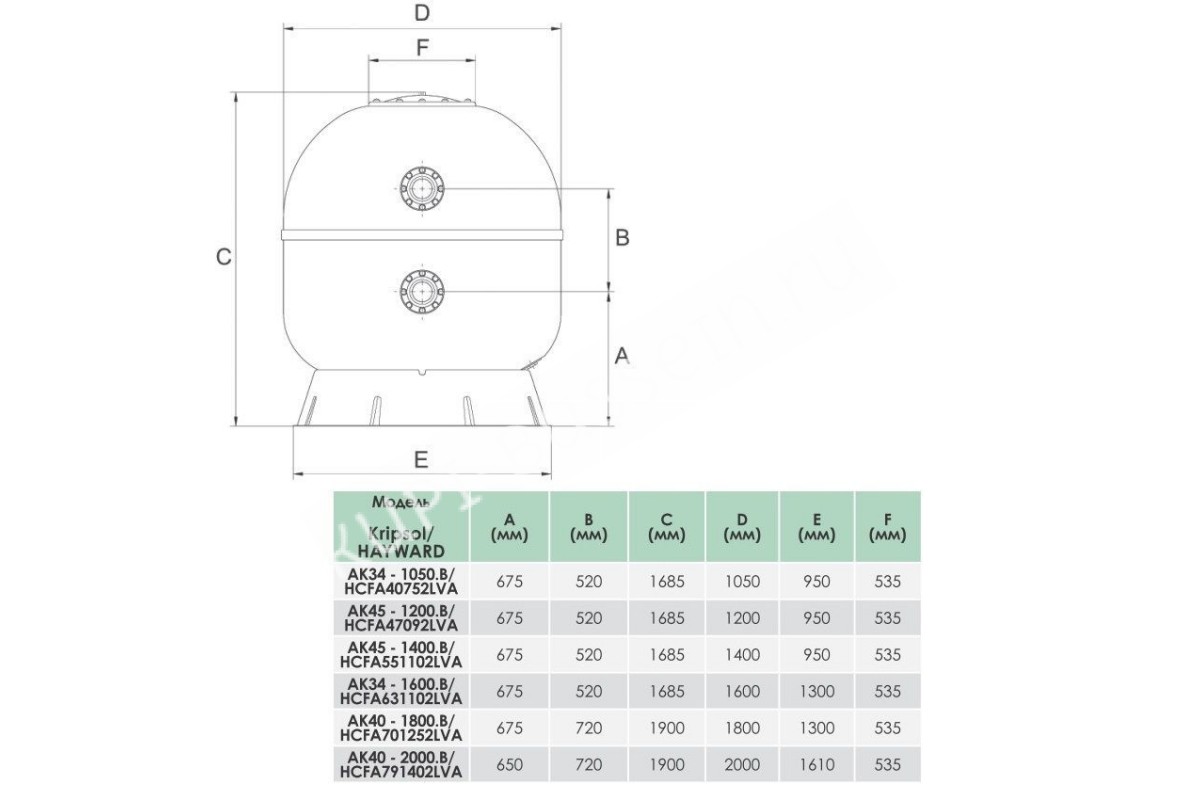

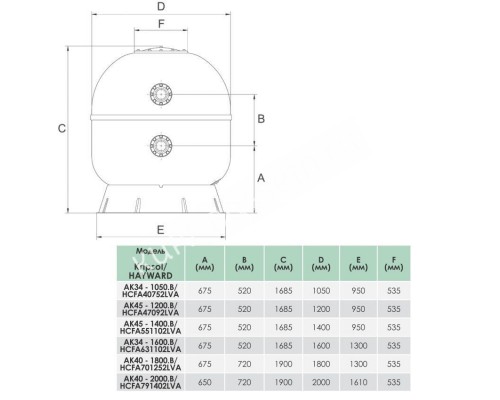

Структурная таблица HCF ARTIK SERIES Laminated filters
| Значение | HCFA 40752 LVA | HCFA 47902 LVA | HCFA 551102 LVA | HCFA 631102 LVA | HCFA 701252 LVA | HCFA 791402 LVA | HCFA 871602 LVA |
|---|---|---|---|---|---|---|---|
| ø(мм) | 1050 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
| A(мм) | 675 | 675 | 675 | 675 | 675 | 650 | - |
| B(мм) | 520 | 520 | 520 | 520 | 720 | 720 | 720 |
| C(мм) | 1685 | 1685 | 1685 | 1685 | 1900 | 1900 | 1900 |
| D(мм) | 950 | 950 | 1300 | 1300 | 1610 | 1610 | 1610 |
| E(мм) | 535 | 535 | 535 | 535 | 535 | 535 | 535 |
Для обеспечения качественной и эффективной работы системы фильтрации, требуется правильно рассчитать необходимую производительность и пропускную способность фильтрующей емкости. Они должны соответствовать объему бассейна, который необходимо будет обслуживать. Правильный уход, регулярная обратная промывка и своевременная замена фильтрующей засыпки продлит период службы очистительной установки.
Характеристики
Глубина фильтра: 1 м
Верхний люк: 400 мм
Размер крышки люка: 535 мм
Клапан спуска воздуха: 1'
Клапан слива воды: 1'
Клапан спуска песка: 3'
Легкая транспортировка: 2 стальных верхних кольца на корпусе
Крепление крышки: 14 болтов из нержавейки
Основа: круглое основание из черного полиэстера
Макс. скорость протока: 40 м?/час
