Код товара:
19527Производители
Aquaviva
3
79861.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Вид насоса
МембранныйВозможности насоса
Режим работы - MANUALВозможность регулировки производительности от 0 до 100%
Идеальное решение для простого и быстрого ухода за водой:
насос самостоятельно добавляет химию в бассейн
Автодозация любой жидкой химии
для бассейнов объемом до 1 500 м³
Суперпрочная мембрана из PTFE,
стойкая к химреагентам, обеспечивает надежность и долговечность
Режим дозирования
по таймеру
Пропорциональная дозация от внешнего импульса дозирующей станции:
от 4 до 20 мА или от 20 до 4 мА
Пропорциональная дозация от сигнала водосчетчика:
n впрысков на 1 сигнал или 1 впрыск на n сигналов
Сделано в Италии

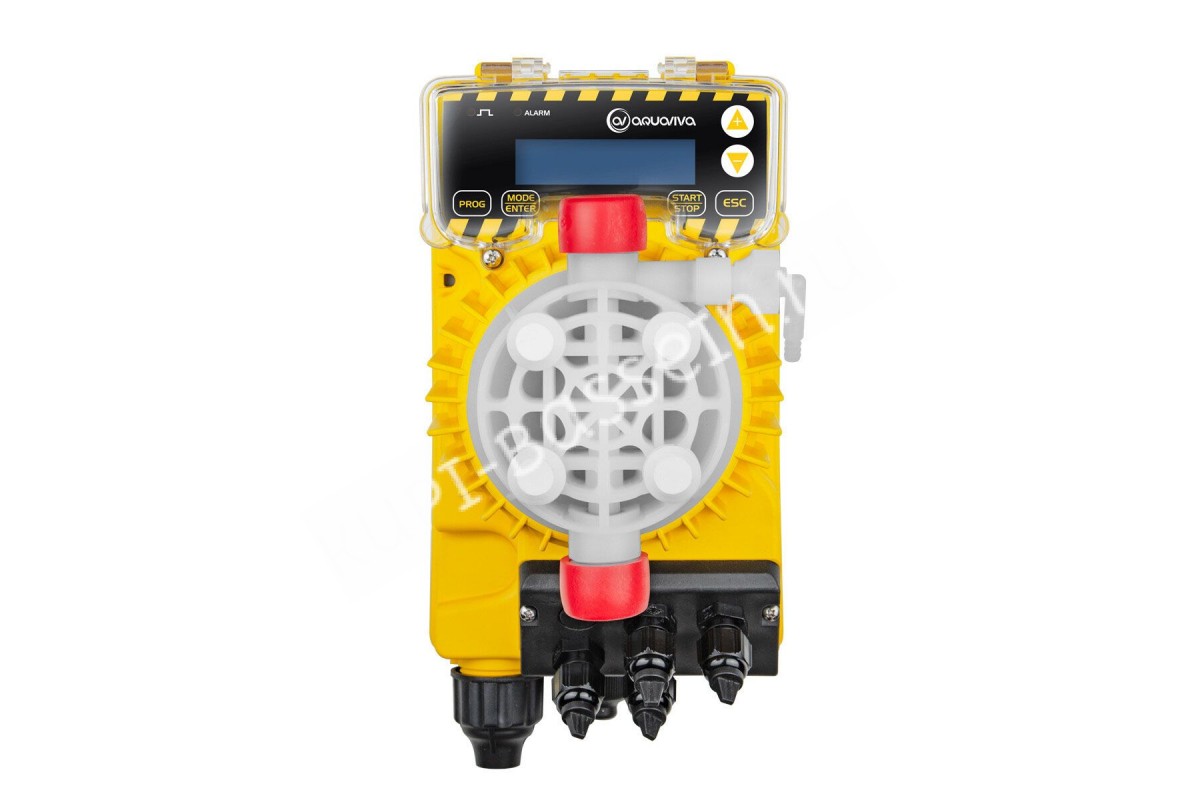

Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч
Мембранный дозирующий насос Aquaviva с цифровым управлением и регулируемой производительностью от 0.1 до 54 л/ч - это идеальное решение для точного дозирования химии в бассейн не требующее участия человека.
Пропорциональное дозирование осуществляется согласно сигналу водосчетчика (есть несколько доступных режимов) или согласно сигналу станции дозации Aquaviva. Cтанция управления дозацией Aquaviva и водосчетчик приобретаются отдельно.
Насос предусматривает ручную настройку производительности в диапазоне от 0 до 100% как в пропорциональном, так и в постоянном режиме работы. Это позволяет настроить дозацию любого реагента в нужном объеме.
Рекомендутся подключить датчик контроля уровня - он остановит работу насоса при исчерпании жидкого реагента. Датчик входит в комплект поставки с дозирующим насосом. Уровень пылевлагозащиты IP65 гарантирует надежную работу устройства.
Тип насоса:
мембранный
Производительность:
от 0.1 до 54 л/ч
*В зависимости от давления в системе трубопровода
Настройка производительности:
от 0 до 100%
Объем впрыска:
от 1.1 до 3 см³
Частота впрыска:
от 0 до 300 в минуту
Допустимое давление в системе трубопровода:
от 1 до 5 бар
Дозирующая головка насоса
Из химически стойкого PVDF с фитингами
Цифровая панель с LCD-экраном
Тефлоновая мембрана стойкая к химическим реагентам
Срок службы более 5 лет
Автодозация
Автоматическое добавление нужной дозы реагента по заданным условиям
Гибкая настройка
Интуитивное меню для автодозирования: режим постоянной или пропорциональной дозации
Химически стойкие шариковые клапаны
Из керамики
Ручной режим дозирования
В случае необходимости можно вручную отрегулировать максимальную производительность насоса - от 0 до 100%, то есть от 0.1 до 54 л/час.
Доза реагента отображается в следующих единицах измерения (на выбор): мл/мин, л/ч, впрыск/мин, галлон/ч.
При выставленном значении - 100% производительность составляет от 20 до 54 л/ч (зависит от давления в системе водоснабжения бассейна).
Режим пропорционального дозирования относительно токового сигнала станции управления дозацией
1. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 4 до 20 мA:
Сигнал 4 мA - насос прекращает дозировать реагент.
Сигнал 20 мА - насос дозирует химический реагент с максимальной производительностью.
2. Насос изменяет дозу реагента пропорционально величине получаемого электрического сигнала от станции управления дозацией Aquaviva в диапазоне от 20 до 4 мA:
Сигнал 4 мА - насос дозирует химический реагент с максимальной производительностью.
Сигнал 20 мА - насос прекращает дозировать реагент.
Установить объем впрыска химического состава от 0 до 100% можно с помощью меню программирования.
Режимы пропорционального дозирования относительно внешнего сигнала от водосчетчика с импульсным выходом
С помощью меню программирования можно установить время подачи реагента и его необходимый объем. Также можно в настройках задать нужную концентрацию и объем порции впрыска дозируемого раствора. Насос самостоятельно рассчитает требуемую частоту дозации, которую можно отрегулировать при необходимости. Выберите тип дозации - импульс/литр или литр/импульс:
Умножение сигнала 1:n
Данная функция позволяет увеличить количество впрысков на 1 получаемый насосом импульс
Деление сигнала n:1
Данная функция позволяет уменьшить количество впрысков. Можно задать количество импульсов, необходимых для осуществления 1 впрыска реагента.
Режим "Доза"
В этом режиме насос осуществляет подачу дозы реагента при получении внешнего импульсного сигнала (например, в случае замыкания контактов). Чтобы включить режим "Доза», нужно задать время (в течение которого должен дозироваться реагент) и желаемый обьем. При получении импульсного сигнала, насос осуществит подачу химического состава. Например, можно задать, чтобы насос дозировал в течение 1 минуты 50 мл реагента.
Режим "Р. Р. М."
В этом режиме насос-дозатор может самостоятельно готовить раствор необходимой концентрации. Для этого необходимо установить соотношение импульсов водосчетчика к литру или литров к импульсу водосчетчика. Также можно установить концентрацию дозируемого реагента, требуемую концентрацию дозируемого реагента в трубопроводе или объем порции одного впрыска насоса.
Режим дозирования по таймеру
Этот режим применяется при получении сигнала от внешнего источника. В случае его получения, насос дозирует химический раствор в заданном объеме. Объем устанавливается в мл.
Источником внешнего сигнала может быть разнообразное оборудование: станция контроля качества воды, система фильтрации, кнопка, и др. Режим дозирования по таймеру имеет три варианта:
1. Дозирование химического состава осуществляется при поступлении сигнала.
2. Дозирование реагента с задержкой после поступления сигнала. Время задержки можно задать в минутах или часах.
3. Дозирование реагента с заданной периодичностью после поступления внешнего сигнала. Данная функция полезна, например, при добавлении флокулянта, который рекомендуется частями дозировать в воду бассейна.
При необходимости, задержку дозации можно включить вместе с периодичным дозированием.
LCD-дисплей
Светодиодные индикаторы работы насоса и сигнала тревоги
Включение/выключение насоса
Сброс сигнала тревоги
Используются для настройки и и перемещения по меню
Вход и выход из меню программирования дозации
Показывает на дисплее программируемые значения в режиме работы
Увеличивает или уменьшает значение параметра при одновременном нажатии с кнопками + или -
Функциональные возможности дозирующего насоса
1 2
Подключение реле для подачи сигнала тревоги:
дает возможность в удаленном режиме контролировать наличие реагента.
Реле приобретается отдельно.
3 4
Подключение к станции управления дозацией Aquaviva:
позволяет устанавливать дозу реагента согласно входному сигналу от 4 до 20 мА.
Станция приобретается отдельно.
5 6
Подключение выносной кнопки запуска и остановки:
позволяет установить кнопку дистанционного управления дозирующим насосом в наиболее удобном месте.
Кнопка приобретается отдельно.
7 8
Подключение водосчетчика:
позволяет управлять дозировкой реагента согласно импульсным сигналам водосчетчика.
Водосчетчик приобретается отдельно.
9 10
Подключение датчика протока:
Останавливает подачу реагентов в случае отсутствия циркуляции воды (например, при поломке/остановке фильтрационного насоса).
Датчик приобретается отдельно.
11
Подключение датчика контроля уровня жидкого реагента:
кесли раствор с химическим реагентом заканчивается, индикатор на панели управления загорается красным цветом. Работа насоса останавливается, предотвращая его поломку.
Датчик поставляется в комплекте с дозирующим насосом.
Максимальная производительность дозирующего насоса в зависимости от давления в трубопроводе бассейна
Производительность насоса можно отрегулировать от 0.1 до 54 л/час в зависимости от давления в трубопроводе.
Как правило, давление в трубопроводе бассейна не превышает 2 бар, при необходимости можно увеличить
скорость дозирования до 40 л/час.
Характеристики
Тип насоса | Мембранный |
|---|---|
Материал мембраны | PTFE |
Тип дозирования | Постоянное и пропорциональное |
Тип управления | LCD-дисплей +клавиатура |
Возможность регулировки производительности, л/ч | Да, можно регулировать: • от 0 до 100 % • впрыск/мин • л/ч • галлон/ч • мл/мин |
Подключение электродов pH | Нет |
Подключение электродов Rx | Нет |
Функция Pro band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону | Нет |
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится | Нет |
Функция OFA - аврийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время | Нет |
Подключение датчика уровня жидкого реагента | Да (датчик в комплекте) |
Подключение датчика протока | Да, датчик приобретается отдельно |
Подключение датчика температуры | Нет |
Подключение выносной кнопки удаленного управления | Да, старт/стоп/пауза, кнопка приобретается отдельно |
Подключение водосчетсчика с импульсным входом | Да (водосчетчик приобретается отдельно) |
Подключение к станции управления дозацией Aquaviva | Да, пропорциональное дозирование в зависимости от сигнала (от 4 до 20 мА или от 20 до 4 мА) |
Задержка включения | Да |
Задержка калибровки | Нет |
Сбор статистики | Да |
Таймер | Да |
Пароль | Да |
Допустимое давление в трубопроводе, бар | до 5 |
Средний объем впрыска, см³ | от 1.1 до 3 |
Производительность, л/ч | от 0.1 до 54 |
Производительность, впрыск/м | от 0 до 300 |
Размер соединительной трубки (внутренний/внешний), мм | 8/12 |
Степень пылевлагозащиты | IP65 |
Материал корпуса | РР |
Материал дозирующей головки насоса | PVDF |
Материал шаров в клапанах | Керамика |
Материал обратного клапана | PVC |
Питание, В | 220 |
Мощность, Вт | 12-22 |
Разборная схема
1
Насосная головка с клапаном, держателем трубы, хомутом для труб и кольцевой гайкой, винтами и шайбами, уплотнительным кольцом с защитной мембраной.
2
Узел клапана: всасывание + нагнетание с керамическими шариками и уплотнениями из FPM и EPDM
3
Мембрана
4
Лицевая панель с LСD-дисплеем и клавиатурой
5
Плата управления
6
Задняя панель корпуса
7
Крепежный кронштейн
Габариты
Комплектация
Характеристики
Вид насоса
Мембранный
Возможности насоса
Режим работы - MANUAL
Возможность регулировки производительности от 0 до 100%
Возможность регулировки производительности от 0 до 100%
Дозирование по таймеру
Да
Максимальная высота всасывания, м
1.5
Материал головки насоса
PVDF
Материал мембраны
PTFE
Материал шарика крышки насоса
Керамика
Подключение водосчетчика с импульсным выходом
Да (водосчетчик приобретается отдельно)
Подключение выносной кнопки удаленного управления
Да (приобретается отдельно)
Подключение датчика протока
Да (датчик приобретается отдельно)
Подключение датчика температуры
Нет
Подключение датчика уровня
Да (датчик идет в комплекте)
Подключение к станции управления дозацией Aquaviva
Да (станция приобретается отдельно)
Постоянный режим дозирования
Да
Потребляемая мощность, Вт
от 12 до 22
Пропорциональный режим дозирования
Да
Регулировка
Автоматическая, Ручная
Рекомендуемая высота всасывания, м
1
Рекомендуемый объем бассейна, м?
До 1500
Система дозирования
Пропорционально
Скачиваемые материалы
Инструкция
Средний объем впрыска, см?
от 1.1 до 3
Частота впрыска, впрыск/мин
0 до 300
Производительность, л/ч
от 0.1 до 54 (в зависимости от давления в системе трубопровода)
Цифровая панель управления
Да
Степень защиты
IP65
Количество фаз
1 (220-240 В)
Соединение
Внутреннее 8 мм / внешнее 12 мм
Комплектация
Мембранный дозирующий насос Aquaviva TPG803 Universal 0.1-54 л/ч
Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
Фильтр забора реагента
Инжекционный клапан впрыска
Комплект фитингов
Комплект винтов
Уплотнительные сальники из FPM и EPDM
Трубка из PE для подачи реагентов, 2 м
Трубка из PVC для всасывания реагентов, 4 м
Датчик уровня реагента
Крепление датчика уровня
Трубка для сброса излишнего давления в дозирующей головке
Инструкция
Крепежный кронштейн для монтажа на вертикальной или горизонтальной поверхности
Фильтр забора реагента
Инжекционный клапан впрыска
Комплект фитингов
Комплект винтов
Уплотнительные сальники из FPM и EPDM
Трубка из PE для подачи реагентов, 2 м
Трубка из PVC для всасывания реагентов, 4 м
Датчик уровня реагента
Крепление датчика уровня
Трубка для сброса излишнего давления в дозирующей головке
Инструкция
Вес, кг
1.5
Производитель
Aquaviva
Гарантия
24 месяца
Страна производства
Италия
Отзывов: 0
Нет отзывов об этом товаре.
Похожие товары
Мембранный дозирующий насос Aquaviva TPR800 Smart Plus pH/Rх 0.1-18 л/ч
Вид насоса: Мембранный
Возможности насоса: Режим работы - PH, RX, MANUAL
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки
Возможность регулировки производительности от 0 до 100% Дозирование по таймеру: Нет
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки
Возможность регулировки производительности от 0 до 100% Дозирование по таймеру: Нет
4
76222.00р.
Мембранный дозирующий насос Aquaviva AMM200 Slave 0.1-14 л/ч
Вид насоса: Мембранный
Возможности насоса: Режим дозирования - постоянный ( регулируются от 0-100%).
Режим дозирования - пропорциональный (от внешнего сигнала 4-20 mA, 0-100%). Дозирование по таймеру: Нет
Режим дозирования - пропорциональный (от внешнего сигнала 4-20 mA, 0-100%). Дозирование по таймеру: Нет
1
38208.00р.
Перистальтический дозирующий насос Aquaviva KTHX Smart Plus pH/Rx 7 л/ч
Вид насоса: Перистальтический
Возможности насоса: Режим работы - pH, Rx, MANUAL.
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Возможность регулировки производительности от 0 до 100%. Дозирование по таймеру: Да
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Возможность регулировки производительности от 0 до 100%. Дозирование по таймеру: Да
11
42708.00р.
Система мембранных дозирующих насосов Aquaviva pH+Rx 5 л/ч + наборы pH, Rx
Вид насоса: Мембранный
Возможности насоса: Режим работы - pH, Rx, MANUAL.
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Русскоязычное меню Дозирование по таймеру: Нет
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Русскоязычное меню Дозирование по таймеру: Нет
7
135495.00р.
Система перистальтических дозирующих насосов Aquaviva pH+Rx 1.5 л/ч + набор pH,Rx
Вид насоса: Перистальтический
Возможности насоса: Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки. Дозирование по таймеру: Да
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки. Дозирование по таймеру: Да
10
94320.00р.
