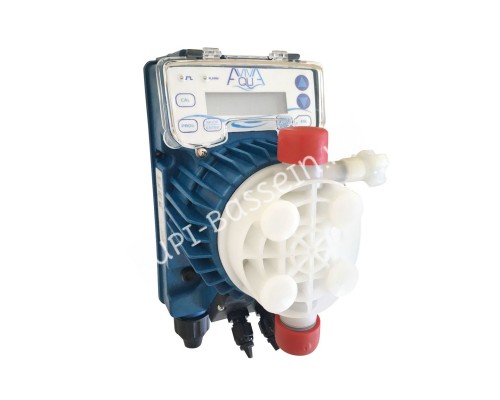

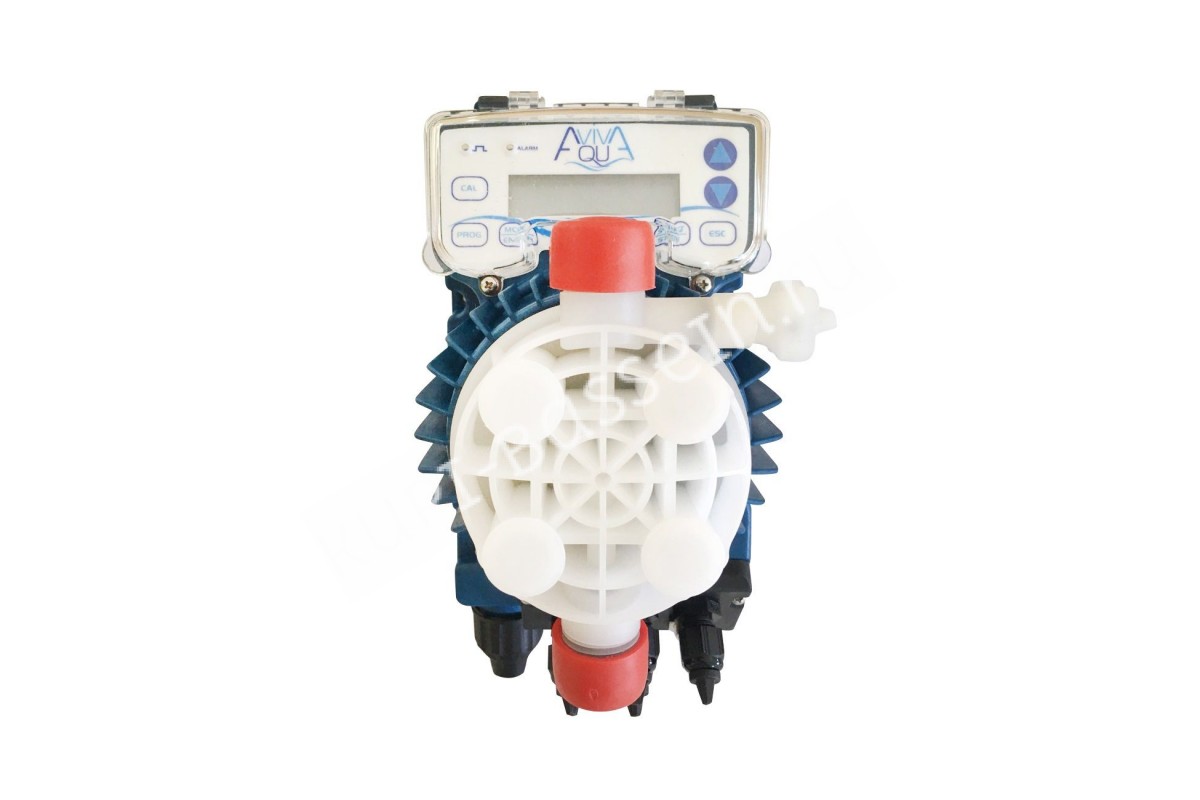

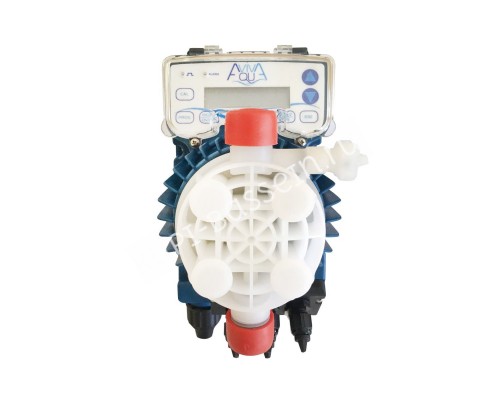

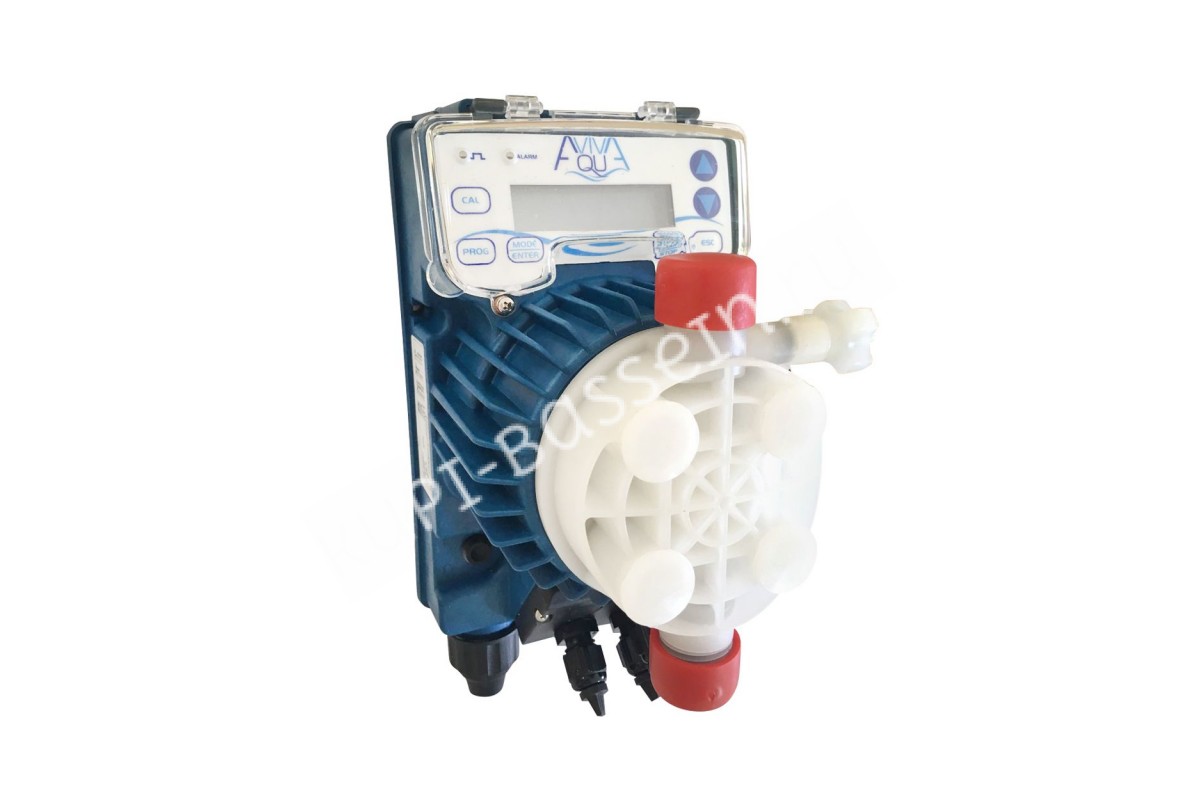

AquaViva TPR800
AquaViva TPR800 – мембранный дозирующий насос, соленоидного типа. Имеет цифровую панель настройки с LCD-дисплеем и микропроцессорную систему контроля дозирования. Рассчитан на работу с pH/Cl растворами, для регулирования кислотно-щелочного баланса воды, а также ее стерилизации. В меню выбирается с каким типом реагента будет работать насос. Для одновременной работы с 2-мя типами растворов необходимо установить 2 насоса.
Принцип перекачки раствора основан на сокращении диафрагмы, которая в свою очередь выталкивает жидкость через головку насоса. Диафрагма приводится в движение штоком за счет обращения соленоидной катушки мотора. Насосы AquaViva TPR используют диафрагмы PTFE с редкими физическими и химическими свойствами. Оборудование имеет повышенную прочность на износ и не нуждается в сервисном обслуживании в течение длительного периода. Принцип дозирования реагентов – пропорциональная величина впрыска исходя из значений подключенных датчиков (зондов) pH или Cl.

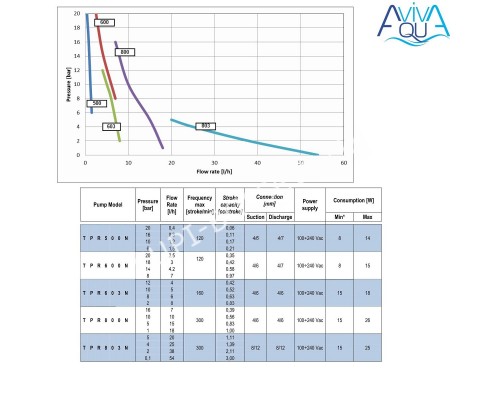

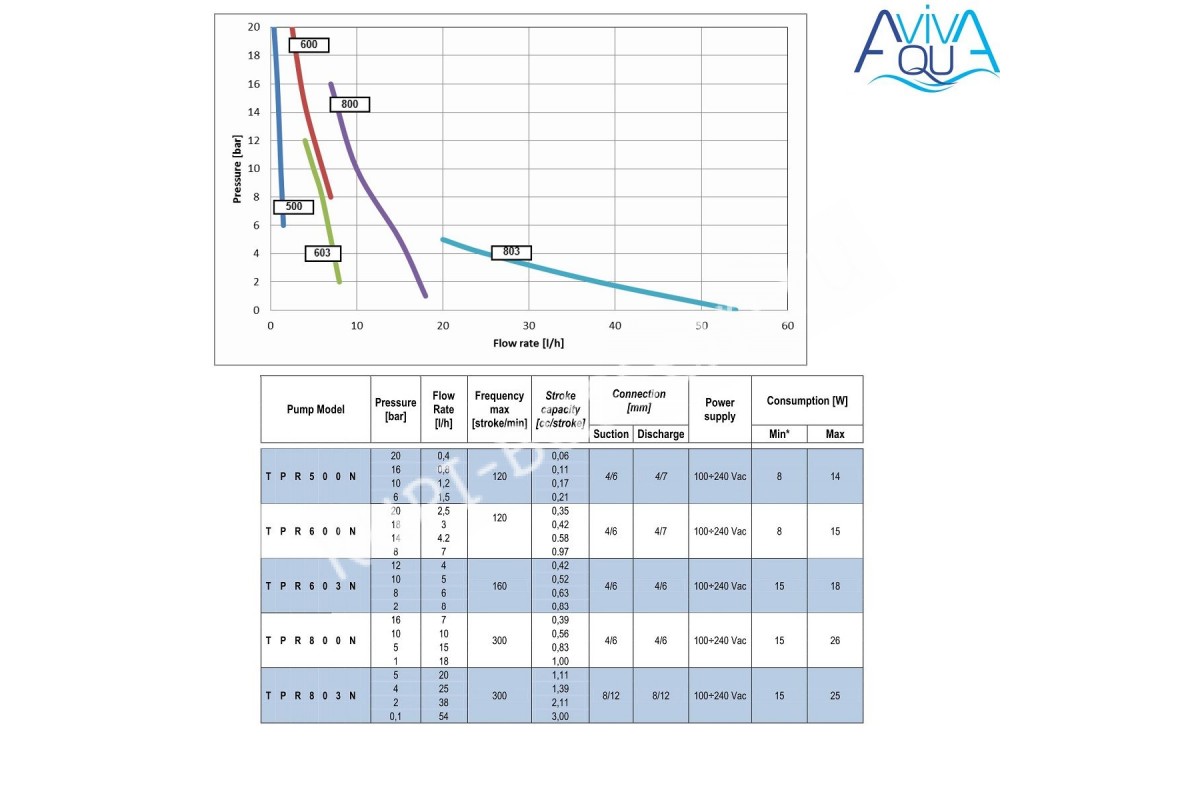

Технические параметры
- Производительность: 15 л.ч.
- Давление: 5 Бар
- Назначение: PH / Cl
- Тип дозирования: Пропорциональное
- Регулировка впрыска: 0-100%
- Контроль уровня: Да
Особенности серии TPR
|
Управление

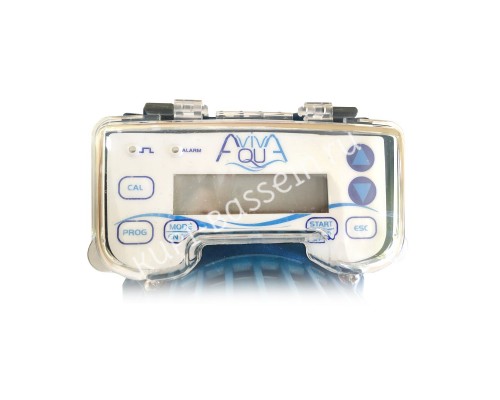

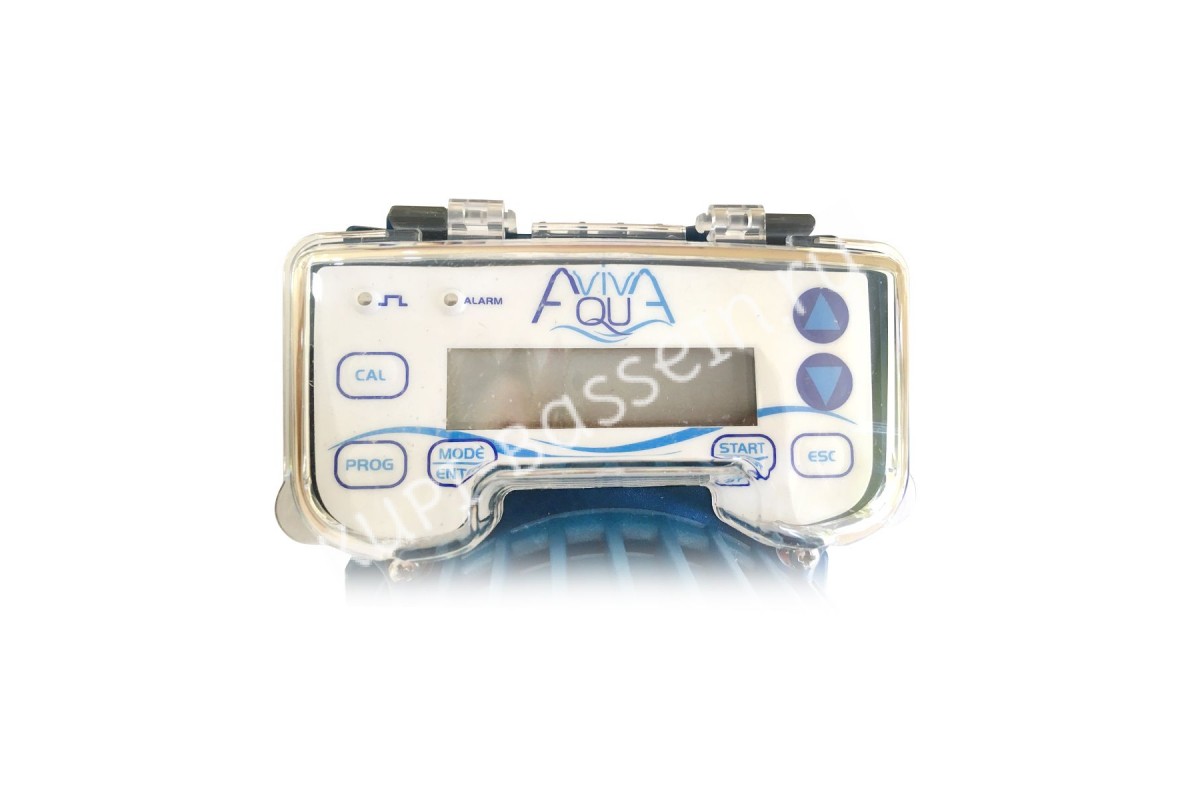

Цифровая панель с LED-подсветкой и экраном ЖК
Мембрана
Мембрана с 5-летним эксплуатационным циклом
|
|
Конструкция
Химически стойкие шариковые клапаны из керамики
Головка насоса
Из химически стойкого PVC с фитингами
|
|
Автодозация
Автоматическое добавление нужной дозы реагента Ph или Cl
Настройка
Интуитивное меню для настройки параметров дозирования
|
Общий принцип работы
Мембранных насосов
Соленоидные насосы относятся к наиболее востребованным устройствам в сфере дозирующего оборудования. Они компактнее поршневых и электромоторных моделей, но значительно производительнее перистальтических насосов. Мембранный дозирующий насос способен прокачивать достаточный объем реагента при повышенном давлении, за счет чего может использоваться практически на любых объектах водоподготовки. Принцип работы такого насоса основан на сокращении диафрагмы, которая втягивает и выталкивает прокачиваемую жидкость через рабочую головку устройства. Диафрагма приводится в движение штоком, работающим от электромагнитной катушки (соленоид).
Керамические клапаны шарикового типа препятствуют возврату жидкости в обратном направлении.
В мембранных насосах основным узлом контактирующим с раствором является диафрагма.
Дозирующие насосы AquaViva TPR используют диафрагмы PTFE из политетрафторэтилена с рабочим циклом до 5 лет.
Диафрагма PTFE AquaViva
Основной рабочей узел насоса, контактирующий с химическими растворами изготовлен из чистого твердого ПТФЭ. Материал совместим с большинством химических веществ и имеет температуру декомпозиции от 415 С. Не разрушается под влиянием кислот или щелочей, выдерживает азотные и соляные кислоты. В результате узел имеет срок службы до 1800 дней до замены. Съемная рабочая головка позволяет быстро заменить мембрану насоса, не разбирая изделие целиком.
Заземление дозирующих насосов
Заземляющий электрод рекомендуется устанавливать в непосредственной близости от электродов PH, FreeCl или ORP. Это оборудование позволяет отводить остаточные (блуждающие) токи, которые могут давать сбои в работе станции дозации при замере PH, FreeCl и ORP. Также могут повреждаться металлические изделия, находящиеся в непосредственном контакте с водой бассейна (панели, оси валов насоса и т.д.).
Ознакомиться детальнее >

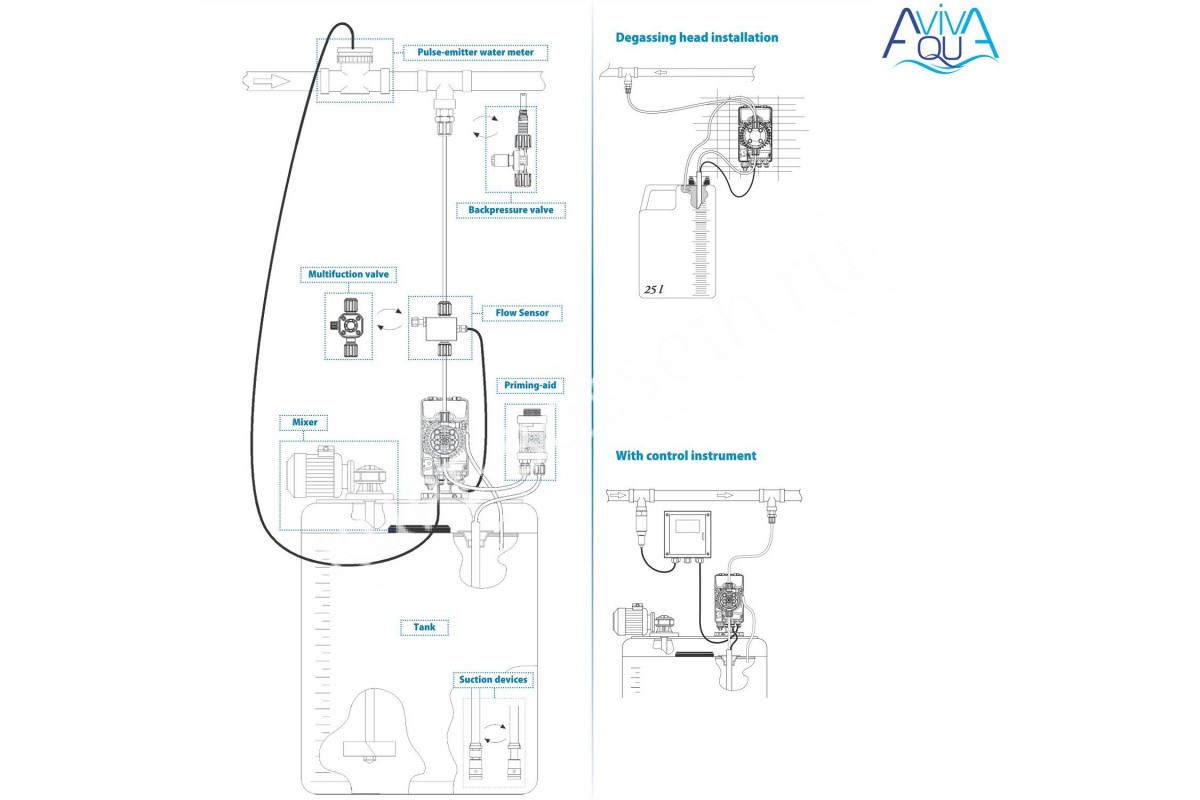

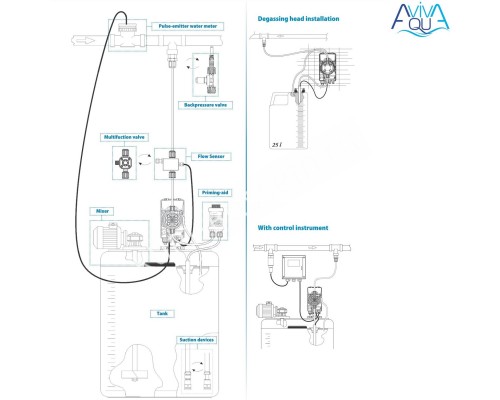

Схема установки
Комплект AquaViva TPR800
Характеристики
Тип экрана: 2-линейный 16-символьный ЖК
Корпус: полипропилен PP с ручным заливочным клапаном
Головка: PVDF
Фитинги: PVC
Диафрагма: PTFE (5 летний цикл)
Шариковые клапаны: керамика
Индикация работы: LED подсветка
Защита: IP65
Питание: 230В/50Hz
Потребление энергии: 26 Вт
Куб.см на импульс: 0.55
Кол.во впрысков: 300/мин
Рекомендуемая высота всасывания: 1 м
Максимальная высота всасывания: 1,5 м
Соединение трубок: 4/6 мм
Вход на датчик тепловой компенсации PT100: да
Реле сигнализации повторения: да
Вход в для дистанционного управления: да
Трубка всасывания PVC
Трубка возврата PE
Донный фильтр
Инжекторный клапан
Стеновая рамка с опорой
Комплект фитингов
Руководство пользователя
