Идеальное решение для простого и быстрого ухода за водой:насос самостоятельно добавляет химию в бассейн
Автодозация любой жидкой химиидля бассейнов объемом до 500 м³
Надежность и долговечность:Суперпрочная мембрана PTFE, стойкая к химреагентам
Анализ pH, Redox и свободного хлора:Автодозация pH+, pH- и дезинфектанта
Датчик pHи ячейка Free Cl в комплекте
Сделано в Италии
Система мембранных дозирующих насосов
Aquaviva pH/Rx+Free Cl 5 л/ч + набор pH
Система цифровых мембранных дозирующих насосов Aquaviva pH/Rx+Free Cl - это правильный выбор, для автономной дозировки химии в бассейн.
Данная система насосов полностью исключает передозацию химических реагентов. позволяет контролировать и автоматически поддерживать уровень pH, Redox потенциала и концентрации свободного хлора в бассейнах объем которых не превышает 500 000 л. Степень защиты IP65 гарантирует надежность и огромный срок эксплуатации устройства.
Система Aquaviva pH+Rx оборудована LCD-дисплеем благодаря которому, можно с легкостью регулировать производительность в настройках меню от 0.5 до 5 л/ч или использовать систему автоматической пропорциональной дозации согласно сигналу датчика рН и ячейки для анализа концентрации свободного хлора.В комплекте с системой насосов поставляются датчики с набором калибровочных растворов и ячейка для анализа уровня концентрации свободного хлора.
Тип насосов:мембранные
Производительность в зависимсоти от давления в трубопроводе:от 0.5 до 5 л/ч
Настройка производительности:от 10 до 100%
Средний объем впрыска:0.52 см³
Частота впрыска:от 0 до 160 в минуту
Допустимое давление в системе трубопровода:до 5 бар
Дозирующая головка насоса из химически стойкого PVC с фитингами
Цифровая панель с LCD-экраном
Тефлоновая мембрана стойкая к химреагентам
Срок службы более 5 лет
Автодозация
Автоматическое добавление необходимой
дозы реагента по текущим показаниям воды
Интуитивное меню автодозирования
Режим постоянной
или пропорциональной дозации
Химически стойкие
шариковые клапаны из керамики
Что такое свободный хлор и pH?
Свободный хлор - это хлор, который присутствует в воде в виде хлорноватистой кислоты и ионов гипохлорита. На его образование влияет добавление в бассейны дезинфектанта, который основан на хлоре. Применение такого хлора позволяет активно удалять згрязнения. Свободный хлор измеряется для мониторинга и контроля дезинфекции воды в бассейнах.
Норма содержания свободного хлора в воде бессейна должна лежать в диапазоне от 0.3 до 0.6 мг/л. Если содержание хлора ниже или превышает нормы, то купание в такой воде вредно влияет на здоровье человека. Для этого необходимо регулярно контролировать уровень дезинфекции в воде бассейна.
При помощи амперометрической ячейки Free Cl дозирующий насос производит анализ содержания свободного хлора в бассейне и самостоятельно добавляет в воду необходимый объем дезинфектанта.
pH - это водородный показатель, характеризующий концентрацию свободных ионов водорода в воде. Нарушение данного баланса приводит к изменению уровня рН. Уровень pH существенно влияет на свойства и качество воды. Оптимальным показателем уровня pH воды в бассейне считается показатель в диапазоне от 7.2 до 7.4. Такую воду еще называют нейтральной. Если показатель превышает 7.4, то вода будет иметь щелочную реакцию, в случае понижения показателя, меньше 7.2 – кислую.
При помощи электрода pH дозирующий насос выполняет анализ уровня кислотно-щелочного баланса воды. Анализируя полученные данные насос самостоятельно добавляет в бассейн необходимый объем реагента для повышения или понижения pH до нужного уровня заданного в настройках.
Автоматический режим дозирования pH и дезинфектанта:
всегда кристально чистая вода

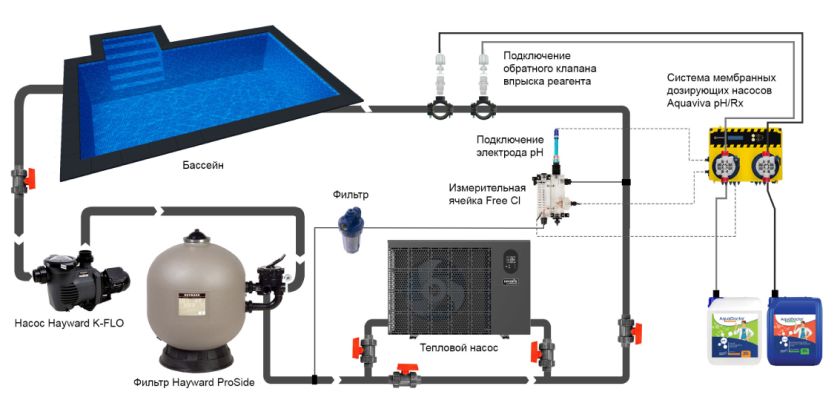

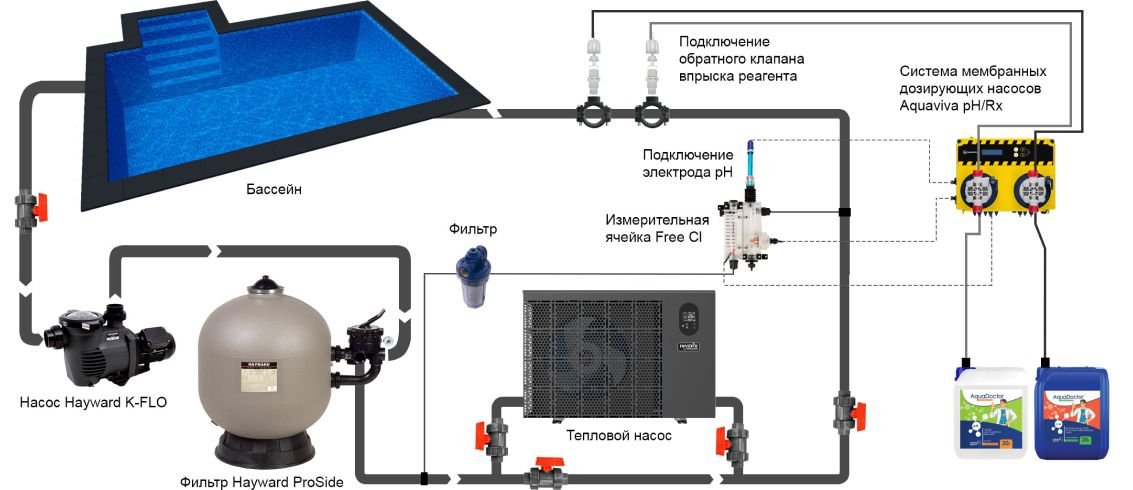

Система дозирующих насосов Aquaviva pH/Rx+Free Cl измеряет:
Показатели кислотно-щелочного баланса в диапазоне от 0 до 14 с помощью электрода pH
Концентрацию свободного хлора в пределах от 0 до 5 мг/л с помощью амперометрической ячейки
Измерение показателей Redox в диапазоне от 0 до 1000 мВ при помощи электрода Redox носит исключительно информационный характер. Полученные данные не влияют на управление дозацией. Датчик приобретается отдельно
На основе полученных данных один из насосов автоматически дозирует хлор, а второй - регулирует добавление средства повышения или понижения pH в нужных пропорциях. В такой способ устанавливается постоянный контроль за дезинфектантом или pH, полностью автономно, без участия человека. На высокое качество воды в бассейне не влияет изменение внешних факторов: солнечная активность, дождь или увеличение количества купающихся людей.
Настройки экономии и безопасности
Специальные режимы повышают эффективность очистки воды, экономят расход реагентов, защищают оборудование от поломки и предотвращают сбои в дозации:
Pro Band - снижает частоту впрысков в минуту в зависимости от достижения запрограммированного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, гарантируя отсутствие перерасхода реагента.
Alarm Band - позволяет установить крайний показатель электрода, при достижении которого работа насоса останавливается. Позволяет исключить передозацию реагентов в случаях когда электрод вышел из строя, или когда установлены неправильные показатели в связи с нерегулярной калибровкой электрода.*
* Рекомендуется проводить калибровку электрода не реже 1 раза в месяц.
OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Делает невозможным холостой ход в случае неисправности, например, разрыва трубки.
Цифровой LCD-дисплей
Используется для перемещения по меню и для настройки параметров программирования
Вход в меню калибровки датчиков
Вход в меню программирования дозирующего насоса
Используется для настройки параметров программирования
Выход из меню программирования насоса
Функциональные возможности системы дозирующих насосов
1
Подключение ячейки для анализа концентрации свободного хлора:
обеспечивает автоматический контроль свободного хлора в бассейне.
Ячейка поставляется вместе с системой дозирующих насосов.
2
Подключение датчика Redox с разъемом BNC:
обеспечивает анализ Redox в ознакомительных целях.
Датчик приобретается отдельно.
3
Подключение датчика pH с разъемом BNC:
обеспечивает автоматический контроль pH в бассейне. Датчик поставляется вместе с системой дозирующих насосов.
4
Подключение температурного датчика PT100:
позволяет сделать корректировку температуры при дозировании pH (чем выше температура воды, тем ниже значение рН). Датчик приобретается отдельно.
5
Подключение датчиков уровня жидкого реагента:
звуковой сигнал, в случае если заканчиваются реагенты. После этого работа насосов блокируется, что увеличивает срок их эксплуатации. Датчики поставляются в комплекте с системой дозирующих насосов.
6
Подключение герконового датчика протока REED:
предотвращает риск дозирования реагентов при отключении фильтрационного насоса. Датчик приобретается отдельно.
7
Подключение датчика протока через циркуляционный насос:
предотвращает риск дозирования реагентов при отключении фильтрационного насоса. Датчик приобретается отдельно.
8
Подключение дополнительного реле тревоги, Cl или pH:
дает возможность подключить сигнал тревоги или дополнительный насос для дозации хлора или химии для корректировки уровня pH.
9
Подключение заземления.
10 11
Подключение питания насосов Cl и pH.
Характеристики
Тип насосов | Мембранные |
|---|---|
Материал узла, контактирующего с реагентами | Мембрана PTFE |
Тип дозирования | Постоянное и пропорциональное |
Тип управления | LCD-дисплей + клавиатура + кнопка Вкл/Выкл |
Возможность регулировки частоты впрыска, впрыск/мин | Нет |
Возможность регулировки производительности, л/ч | Да от 10 до 100 % |
Подключение электродов pH | Да, датчик в комплекте |
Диапазон анализа pH | от 0 до 14 |
Подключение электродов Rx | Да, датчик приобретается отдельно |
Диапазон анализа Redox, мВ | от 0 до 1000 |
Подключение ячейки для измерения концентрации свободного хлора | Да, ячейка в комплекте |
Диапазон анализа свободного хлора, ppm | от 0.0 до 5.0 |
Функция Pro Band - насос снижает интенсивность работы по мере приближения показателей к заданному диапазону | Да |
Функция Alarm Band - защита от передозировки при поломке электрода. Можно задать показатели, при которых насос остановится | Да |
Функция OFA - аварийный сигнал и прекращение дозации, если нужный показатель не достигнут за определенное время | Да |
Подключение датчика уровня жидкого реагента | Да, датчик в комплекте |
Подключение датчика протока | Да, по питанию от фильтровального насоса + по датчику протока в ячейке свободного хлора |
Подключение датчика температуры | Да, датчик приобретается отдельно |
Подключение выносной кнопки удаленного управления | Нет |
Подключение водосчетчика с импульсным входом | Нет |
Подключение к станции управления дозацией Aquaviva | Нет |
Задержка включения | Да |
Задержка калибровки | Нет |
Сбор статистики | Нет |
Таймер | Нет |
Пароль | Да |
Допустимое давление в трубопроводе, бар | от 5 |
Средний объем впрыска, см³ | 0.52 |
Производительность, л/ч | до 5 |
Производительность, впрыск/мин | от 0 до 160 |
Размер соединительной трубки (внутренний/внешний), мм | 4/6 |
Степень пылевлагозащиты | IP65 |
Материал корпуса | РР |
Материал дозирующей головки насоса | PVDF |
Материал шаров в клапанах | Керамика |
Материал обратного клапана | PVC |
Питание, В | 230 |
Мощность, Вт | 26 |
Комплектация
№ | Название комплектующих | Количество, шт |
|---|---|---|
1 | Система мембранных дозирующих насосов Aquaviva pH/Rx+Free Cl | 1 |
2 | Всасывающий шланг из PVC Crystal 4x6 4 м | 2 |
3 | Полиэтиленовый напорный шланг 5 м | 2 |
4 | Комплект шурупов и дюбелей для установки кронштейна Ø6 мм | 1 |
5 | Фильтр забора реагента PVC | 2 |
6 | FPM инжекторные обратные клапаны ⅜” | 2 |
7 | Датчик pH | 1 |
8 | Хомут-держатель для закрепления на трубе ½" Ø50 мм | 2 |
9 | Комплект буферных растворов 4 pH, 7 pH и емкость для воды | 1 |
10 | Измерительная ячейка Free Cl | 1 |
11 | Фильтр Minor 5” | 1 |
12 | Щетка для чистки датчика хлора | 1 |
13 | Комплект фитингов для подключения колбы | 1 |
14 | Трубка для подключения колбы 8/12 | 1 |
Габариты
Общий принцип работы мембранных насосов
Соленоидные насосы это одни из наиболее востребованных и актуальных устройств в сфере дозирующего оборудования. Они заметно компактнее поршневых и электромоторных аналогов, при этом существенно производительнее перистальтических насосов. Мембранный дозирующий насос способен прокачивать необходимый объем реагента при повышенном давлении, что позволят использовать его практически на любых объектах водоподготовки.
Принцип работы такого насоса основан на сокращении мембраны, которая втягивает и выталкивает рабочую жидкость при помощи рабочей головки устройства. Мембрана приводится в движение за счет штока, работающего от электромагнитной катушки (соленоид).
Керамические клапаны шарикового типа блокируют возврат жидкости в обратном направлении.
В мембранных насосах основным узлом взаимодействующим с раствором является мембрана.
Дозирующие насосы Aquaviva используют мембраны PTFE из политетрафторэтилена, рабочий цикл которых около 5 лет.
Мембрана для дозирующих насосов Aquaviva
Мембрана - это основной элемент дозирующего насоса, который взаимодействует с реагентами. В дозирующих насосах Aquaviva использованы мембраны, на основе тефлона PTFE. Данный полимерный материал пре
Характеристики
Режим Pro Band - снижает частоту впрысков в минуту по мере достижения заданного уровня показателя в воде бассейна (показатель Setpoint в настройках меню). Обеспечивает максимальную точность дозации, исключая перерасход реагента.
Режим Alarm Band - позволяет установить граничный показатель электрода, при достижении которого работа насоса останавливается. Также исключает передозацию реагентов в случае поломки электрода или неправильных показателей в связи с нерегулярной калибровкой электрода.
Режим OFA - прекращает дозирование и активирует аварийный сигнал, если необходимый показатель в воде бассейна не был достигнут за установленное время. Защищает от холостого хода в случае неисправности, например, разрыва трубки.
Русскоязычное меню
Электрод pH
Калибровочный раствор pH
Измерительная ячейка Free Cl
Фильтр Minor 5'
Трубка всасывания PVC: 2 шт
Трубка возврата PE: 2 шт
Донный фильтр: 2 шт
Датчик уровня: 2 шт
Хомут: 2 шт
Инжекторный клапан впрыска: 2 шт
Комплект фитингов и креплений
Щетка для чистки датчика хлора
Трубка для подключения колбы
Инструкция
