Hayward CST-CTL-BC
Станция контроля качества воды и управления бассейном
Hayward CST-CTL-BC - это идеальный вариант для профессионального контроля и ухода за водой в бассейне. В зависимости от выбранной комплектации, станция Hayward самостоятельно корректирует уровень pH, Rx и концентрацию Free Cl, в зависимости от полученных данных.
Станция Hayward обеспечивает возможность управления как основным, так и дополнительным оборудованием вашего бассейна: система фильтрации и нагрев воды, освещение, полив газонов, управление противотоками и фонтанами.
Опционально доступна функция контроля температуры и автоматической дозации реагентов. Благодаря этому станция отслеживает и поддерживает химическое состояние воды на требуемом уровне.
Также доступно автоматическое сохранение данных за последние 30 дней и удаленное Wi-Fi управления с вашего смартфона, планшета или ПК.
данной системы при помощи дополнительного оборудования
Контроль показателей pH, Rx и Free Cl
С помощью электродов pH, Rx и Free Cl, станция Hayward систематически контролирует и анализирует состояния воды. На основе полученных данных регулируется дозировка химических средств, и стабилизируются химические показатели воды.
Набор для измерения pH
– измеряет и регулирует pH воды. На основании полученных данных от pH датчика, станция регулирует работу дозирующего насоса. Измерительный набор и датчик приобретаются отдельно.
Подробнее
Набор для измерения Free Cl
– контролирует и корректирует количество свободного хлора в воде (в p.p.m). Для нормализации уровня Free Cl можно подключить дозирующий насос на гипохлорит натрия. В зависимости от показателей датчика на свободный хлор, станция регулирует работу насоса. Измерительный набор и амперометрическая ячейка приобретаются отдельно.
Подробнее
Набор для измерения Redox
– осуществляет учет и контроль ОВП. На основании полученных данных от Rx датчика, станция регулирует работу дозирующего насоса. Измерительный набор и датчик приобретаются отдельно.
Подробнее
Модуль для Wi-Fi управления
– обеспечивает возможность удаленного контроля и управления оборудованием с вашего смартфона, планшета или ПК.
Подробнее
Управляйте оборудованием бассейна
Станция Hayward CST-CTL-BC обеспечивает возможность подключения до 7 единиц оборудования, независимо от его производителя.
Управление фильтрацией
Станция Hayward оборудована пятью режимами фильтрации, для еще более качественной очистки воды:
MAN
—
режим для самостоятельного включения и выключения режима фильтрации.
AUTO
—
автоматическая фильтрация по таймеру (три варианта выставления таймера с возможностью повтора).
HEATING
—
(приоритет нагрева) система работает по таймеру. Если t° воды опускается ниже заданной более чем на 1 градус, система автоматически запускает фильтрацию и работает до тех пор, пока вода не нагреется до заданной t°.
SMART
—
при этом режиме устанавливаются две температурные границы. Если t° воды выше или равна максимальной границе, фильтрация будет работать согласно уставленному таймеру. Если t° воды ниже установленной минимальной границы, время фильтрации будет сокращаться пропорционально снижению температуры. Как только температура воды достигнет значения нижней границы, фильтрация будет работать всего 5 мин.
Также присутствует возможность установки режима "Антифриз": если t° воды опускается до +2°С, автоматически запускается система фильтрации.
INTEL
—
с помощью этого режима вы задаете общее количество рабочих часов в день, разбивая их на равные промежутки времени. Если t° воды будет ниже заданной, система продолжит работу пока вода не подогреется, при этом вычтет потраченное время из последующих циклов.
Управление доп. устройствами
4 вспомогательных реле обеспечивают возможность управления доп.оборудованием в автоматическом и ручном режимах: полив газонов, освещение территории, управление противотоками, включение фонтанов.
Управление нагревателями
Возможность настроить работу теплового насоса или теплообменника с точностью до 1°С. Это позволяет экономить на электроэнергии, сохраняя комфортную температуру воды.
Управление освещением
Управление освещением как в ручном, так и в автоматическом режимах (включение иллюминации происходит в выбранное время или с определенной частотой).
Цифровое управление и синхронизация

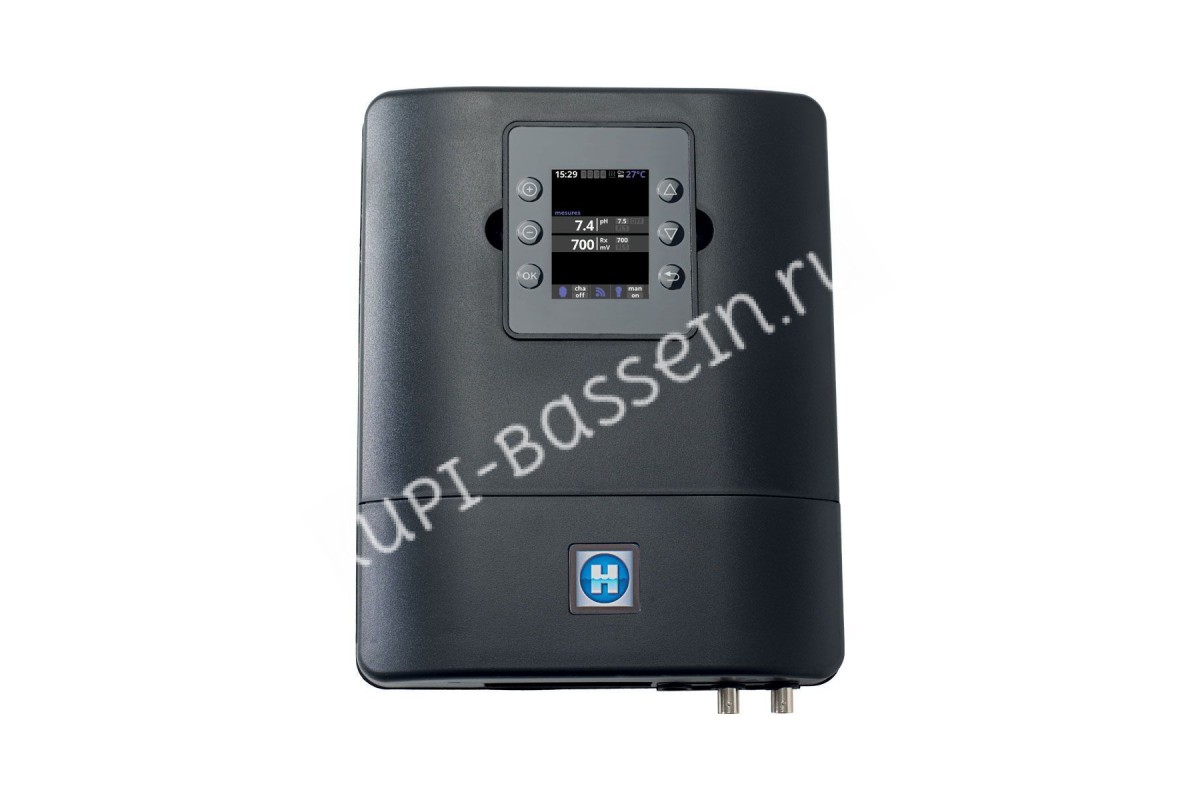

Станция Hayward CST-CTL-BC оснащена кнопочной панелью управления и цифровым LCD TFT-дисплеем. Благодаря многоязычному интерфейсу, обеспечивается удобство настройки и управления системой. На дисплее, с диагональю экрана 2.8”, отображается дата, t° воды, время, уровень pH, а также выбранные режимы нагрева, фильтрации и освещения.
При помощи Wi-fi модуля (доступен опционально) и бесплатного ПО Vistapool, Hayward CST-CTL-BC синхронизируется с цифровыми устройствами, такими как: смартфон, планшет и ПК. Таким образом, вам доступна возможность удаленного управления оборудованием для вашего бассейна. Также доступна возможность автоматического сохранения полученных данных за последние 30 дней.

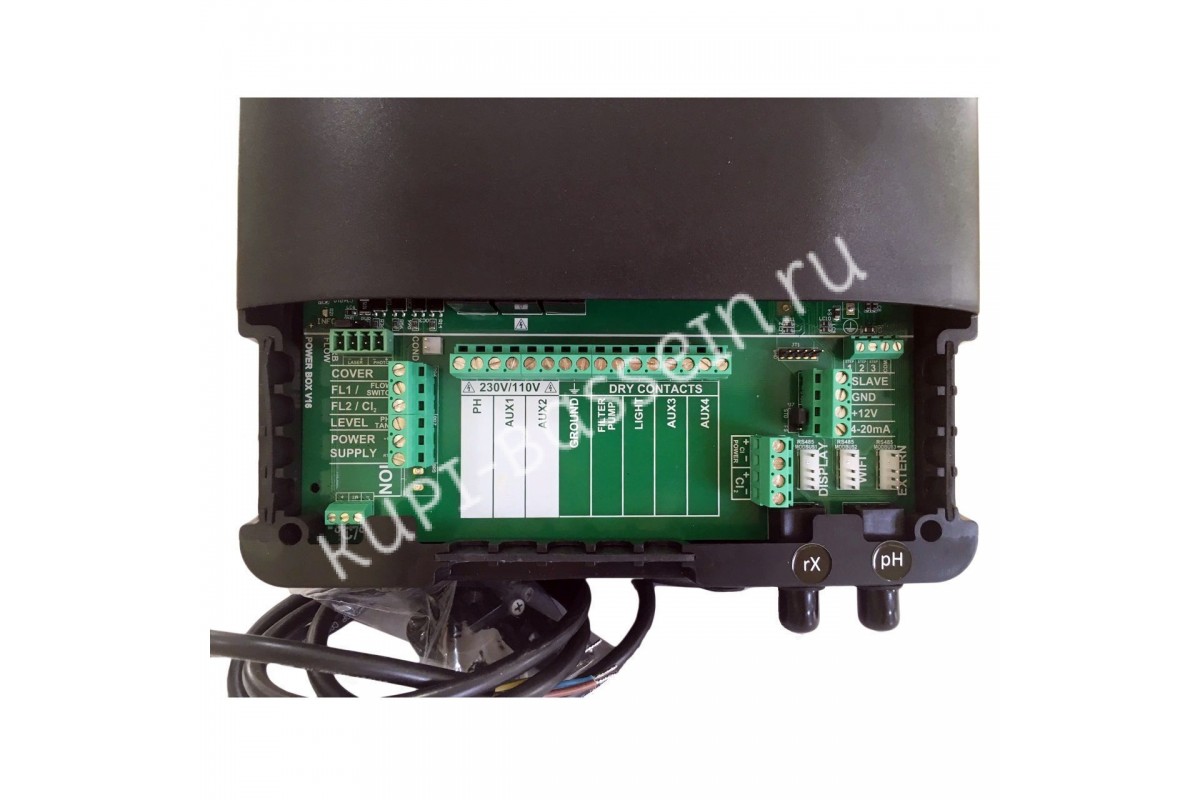

Схема подключения
Характеристики
Инструкция по подключению Wi-Fi модуля
Инструкция по подключению контроллеров
Инструкция по подключению амперометрической ячейки
Сервисная инструкция для моделей младше 2020 года
Сервисная инструкция для моделей старше 2020 года
Инструкция по устранению неисправностей
Инструкция настройки Ethernet подключения (NetBus)
Корпус блока управления: термостойкий ABS
Корпус ячейки свободного хлора: стойкий к УФ и коррозии ABS (опция)
Самодиагностика: есть
ЖК-экран: есть
Температура воды: есть
Возможность подключения pH контроллера: есть
Перистальтический дозирующий насос: KBPer (опция)
Электромагнитный насос: KB5-5 (опция)
Возможность подключения ORP контроллера: есть (опция)
Возможность подключения контроллера свободного хлора: есть (опция)
Управление Wifi: AQR-PLUS-WIFI2 (опция)
Электрич. характеристики: 230В-50 Гц

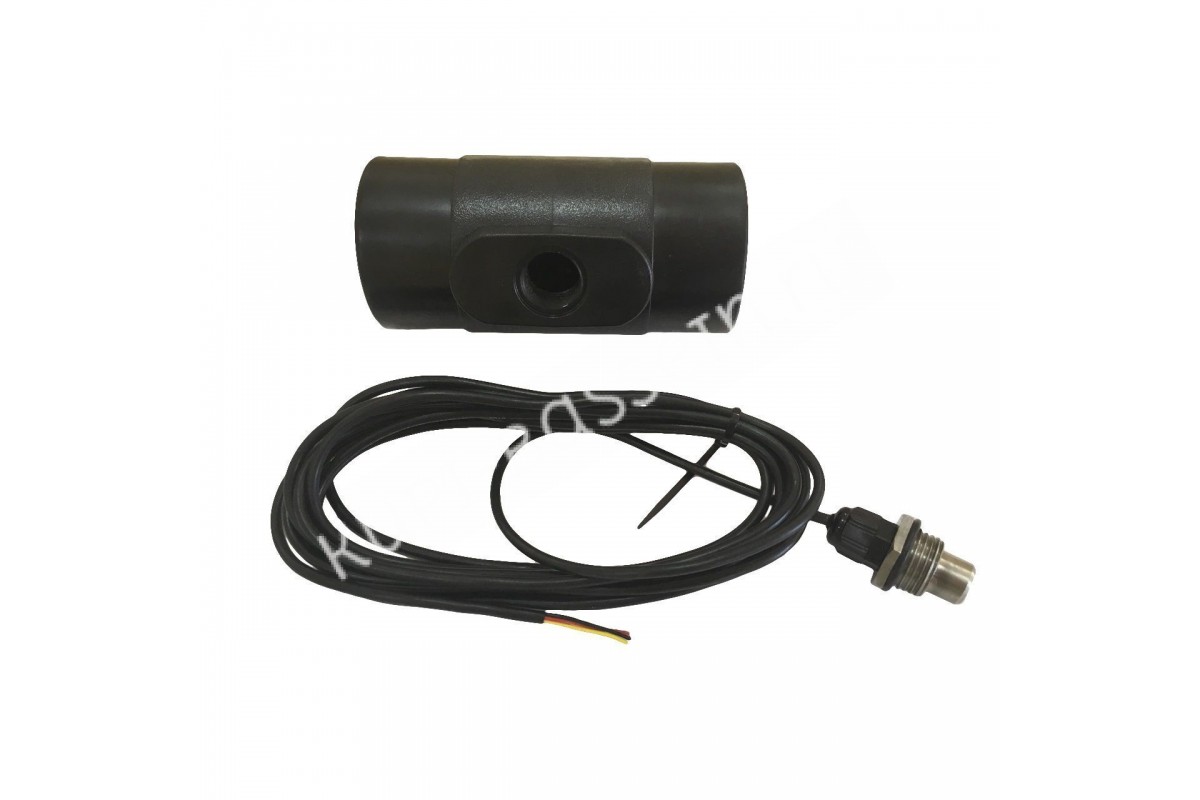

Термодатчик
