Код товара:
23181Производители
Elecro
30
74011.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Защита от перегрева
Отключение при 60°С (сброс вручную)Максимальный проток воды, м?/час
17
Подходит для соленой
и морской воды
тэн и проточная часть из титана
Надежность соединений
стандартизированный увеличенный контактор Siemens 3RT202*-1AP00
Защита от перегрева
и холостого хода
оснащен переключателем потока и датчиком перегрева
Спиралевидная технология очистки Vortex
обеспечивает защиту от накипи
Быстрая и простая установка
полностью готов к использованию
Сделано в Великобритании

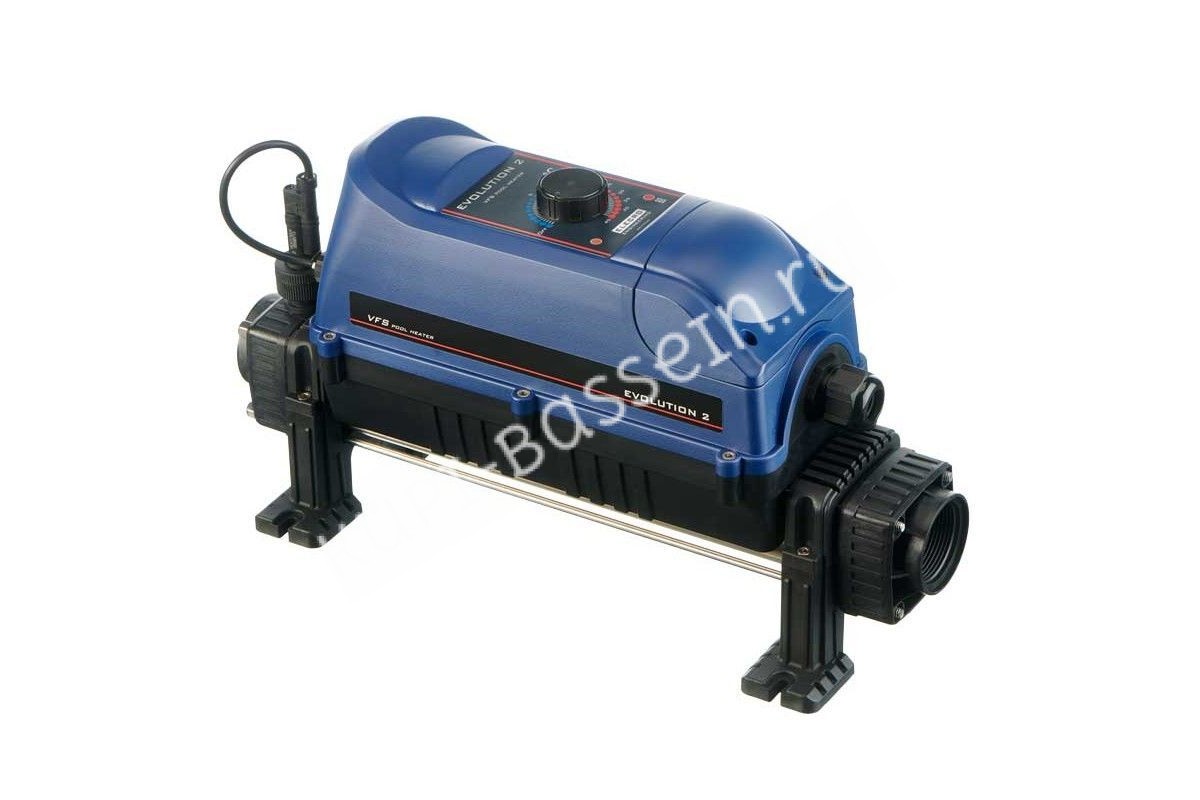

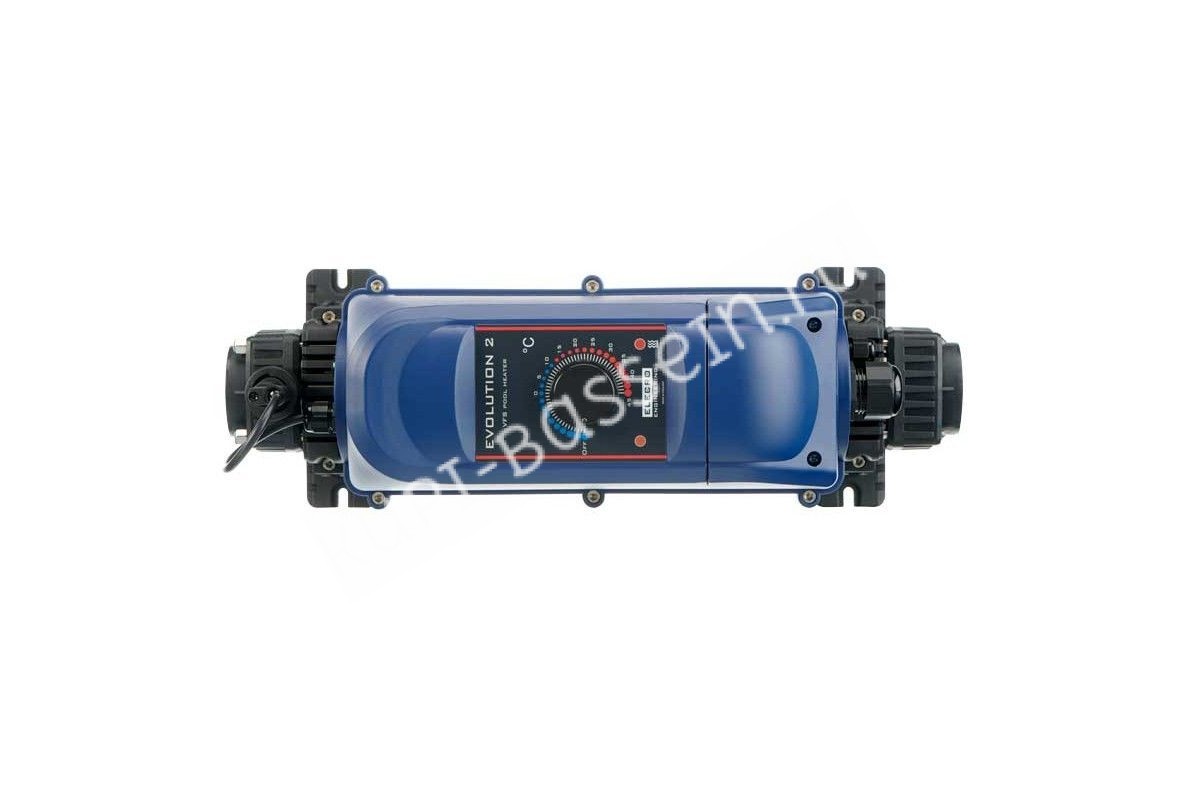

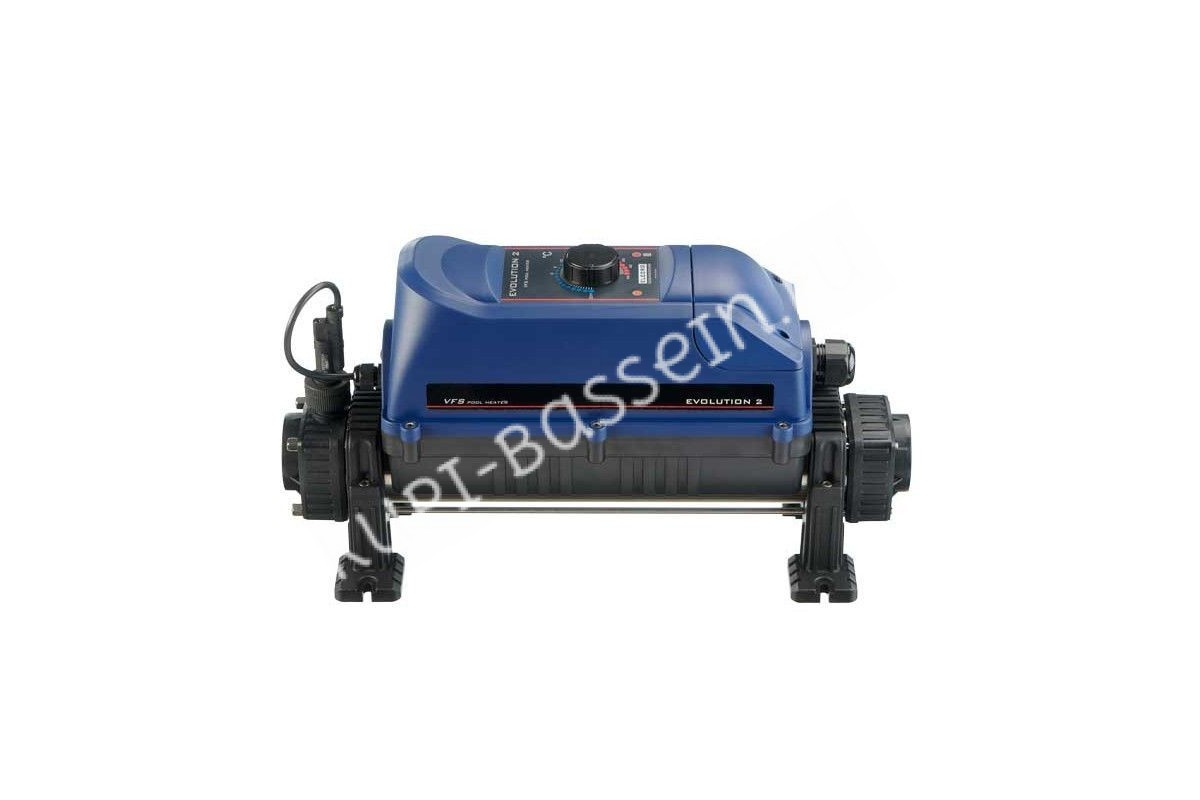

Электронагреватель Elecro

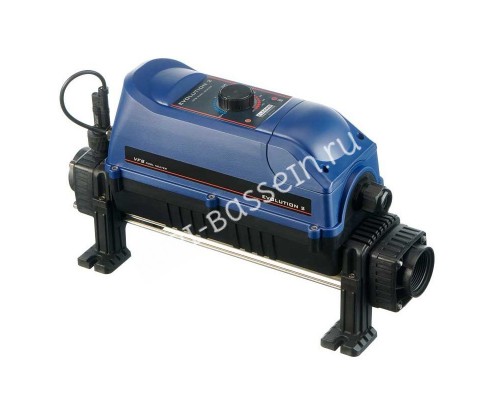

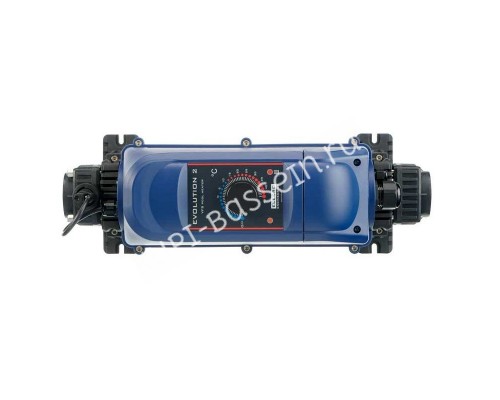

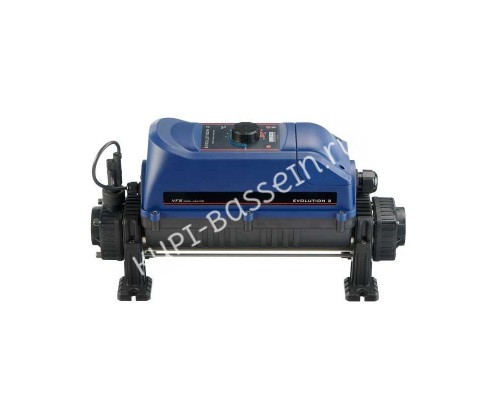

Elecro Evolution 2 Titan 18кВт 380В
Проточный электронагреватель Evolution 2 от британского производителя Elecro. Это идеальное решение для нагрева воды в бассейнах и SPA.
Elecro Evolution 2 обеспечивает безопасный и эффективный нагрев воды до установленной температуры. Встроенный аналоговый термостат имеет диапазон регулировки температуры нагрева от 0 до +45 градусов по Цельсию, с шагом настройки 1.2 градуса.
Тэн и проточная часть нагревателя выполнены из титана, позволяя использовать его для нагрева морской воды, а также в бассейнах, где работает солевой хлоратор.
Линейка Evolution 2 имеет уникальную спиралевидную форму тэна Vortex, который создает воронкообразную траекторию потока воды. Такой эффект гарантирует долговечность устройства, так как исключает появление накипи, что является серьезной проблемой для большинства нагревателей.
Защиту от перегрева и сухого хода обеспечивает встроенный датчик перегрева и переключатель потока.
Система срабатывает на остановку работы при превышении температуры до + 60°С или отсутствии воды в протоке.
В электронагревателях Elecro Evolution 2 используются контакторы Siemens увеличенного размера. Они имеют большую площадь точечных контактов, что гарантирует более надежнее соединение и меньший риск появления дребезжания контактов в процессе работы.
Электронагреватель Elecro Evolution 2 - это новейшие технологии и безупречное оборудование для обогрева Вашего бассейна!
Titan
тэн и проточная часть
17м3/час
макс. проток воды
18 кВт
мощность нагревателя
26 A
потребляемый ток
3 (380 В)
количество фаз
Кнопка сброса
термостата
Удобный и интуитивно
понятный блок управления
Датчик протока
для безопасной работы
нагревателя
Спиралевидные тэны
из титана
Титановая проточная часть
Нагреватель монтируется
в контур бассейна через
фитинги на 1.5 дюйма
Технические характеристики
электронагревателя Elecro Evolution 2 Titan 18кВт 380В
Параметры электросети | 380 В (III фазы) |
|---|---|
Требования к протоку | минимальный проток воды - 4 м³/ч, максимальный проток воды - 17 м³/ч |
Нагревательные элементы | титан марки 1 |
Проточная часть | титан марки 1 |
Управление | аналоговое: от 0 до 45°C (шаг настройки 1.2°C) |
Защита от перегрева | отключение при 60°C (ручной сброс) |
Переключатель протока | геркон с золотым наконечником и титановой поворотной осью |
Замыкатель | контактор Siemens 3RT202*-1AP00 |
Уплотнения | высокотемпературные наконечники EPDM, прокладки концевых фитингов TPE |
Соединение | внутренняя резьба BSP на 1,5 дюйма или переходники ABS на 50 мм |
Класс защиты | IP44 |
Частота | 50 / 60 Гц |
Максимальное рабочее давление | 4 бара |
Монтаж | напольное или настенное крепление |
Габариты
электронагревателей Elecro серии Evolution 2
Модель | Выходная мощность (кВт) | Потребление тока (A) | Размер "L" (мм) | Вес нетто (кг) | Вес брутто (кг) |
|---|---|---|---|---|---|
Однофазные модели 220 В | |||||
Evolution 2 Titan 3кВт 220В | 3 | 13 | 462 | 4,3 | 5,5 |
Evolution 2 Titan 6кВт 220В | 6 | 27 | 462 | 4,3 | 5,5 |
Универсальные модели 220 / 380 В | |||||
Evolution 2 Titan 6кВт 220В/380В | 6 | 27/9 | 592 | 5,4 | 6,6 |
Evolution 2 Titan 9кВт 220В/380В | 9 | 40/13 | 592 | 5,4 | 6,6 |
Evolution 2 Titan 12кВт 220В/380В | 12 | 53/18 | 592 | 5,4 | 6,6 |
Трехфазные модели 380 В | |||||
Evolution 2 Titan 15кВт 380В | 15 | 22 | 592 | 5,4 | 6,6 |
Evolution 2 Titan 18кВт 380В | 18 | 26 | 592 | 5,4 | 6,6 |
Evolution 2 Titan 24кВт 380В | 24 | 35 | 592 | 5,4 | 6,6 |
Пропускная способность
электронагревателей Elecro серии Evolution 2
Разборная схема
электронагревателей Elecro серии Evolution 2
Номер | Код детали | Название детали | Модели Elecro Evolution 2 | Количество деталей |
|---|---|---|---|---|
1 | X-TUB-TI500-3E | Расходомерная трубка Вентури | Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 1 |
2 | Z-IM-E2-BC | Корпус электронагревателя | Все модели | 1 |
3 | Z-IM-E2-ANA-TC | Передняя крышка | Все модели | 1 |
4 | Z-IM-E2-AC | Крышка узла подключ. питания | Все модели | 1 |
5 | Z-MIS-PBS | Кнопка для тестирования защиты | Все модели | 1 |
6 | Z-LAB-EVO2 | Накладная панель | Все модели | 1 |
7 | Z-IM-OC-ANA | Регулятор термостата | Все модели | 1 |
8 | Z-SIE-2023-40A | Контактор | Однофазные модели до 9 кВт, трехфазные модели до 18 кВт | 1 |
Z-SIE-2027-50A | Контактор | Tрехфазная модель на 24 кВт, однофазные модели на 12, 15 и 18 кВт | 1 | |
9 | SP-MIS-CS | Термостат управления | Все модели | 1 |
10 | Z-IM-E2-EF-L | Левый концевой фитинг (NON F/S) | Все модели | 1 |
11 | Z-IM-E2-EF-R | Правый концевой фитинг (F/S) | Все модели | 1 |
12 | Z-STU-443 | Соединительный штырь M6 | Однофазные модели до 12 кВт | 4 |
Z-STU-573 | Соединительный штырь M6 | Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 4 | |
13A | Z-IM-E2-FL | Нижняя часть крепления | Все модели | 2 |
13B | Z-IM-E2-FU | Верхняя часть крепления | Все модели | 2 |
14 | Z-FIX-M6CAP | Колпачковая / Глухая гайка M6 | Все модели | 4 |
15 | Z-FIX-M4x25 | Винт с головкой Pozi M4x25 | Все модели | 2 |
18 | Z-IM-EL-BRI | Элемент крепления ТЭНа | Однофазные модели до 6 кВт | 1 |
Однофазные модели на 9 кВт и 12 кВт | 2 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 3 | |||
19 | Z-FIX-M4.8x19STS-SC | Винты корпуса | Все модели | 7 |
20 | Z-FIX-M4HEX | Шестигранная гайка M4 | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
21 | Z-FIX-M5HEX | Шестигранная гайка M5 | Однофазные модели до 6 кВт | 1 |
Однофазные модели на 9 кВт и 12 кВт | 2 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 3 | |||
22 | Z-FIX-M6HEX | Шестигранная гайка M6 | Все модели | 4 |
23 | Z-MIS-TB-RCD | Клеммная колодка УЗО с резистором | Все модели | 1 |
24 | Z-FIX-M4x25 | Винт с головкой Pozi M4x12 | Все модели | 9 |
25 | Z-FIX-M4LW | Стопорная шайба M4 | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
