Подходит для соленой и морской воды
тэн и проточная часть из титана
Защита от перегрева и холостого хода
оснащен переключателем потока и датчиком перегрева
Спиралевидная технология очистки Vortex
обеспечивает защиту от накипи
Быстрая и простая установка
полностью готов к использованию
Лучшая цена на рынке России
Сделано в Великобритании

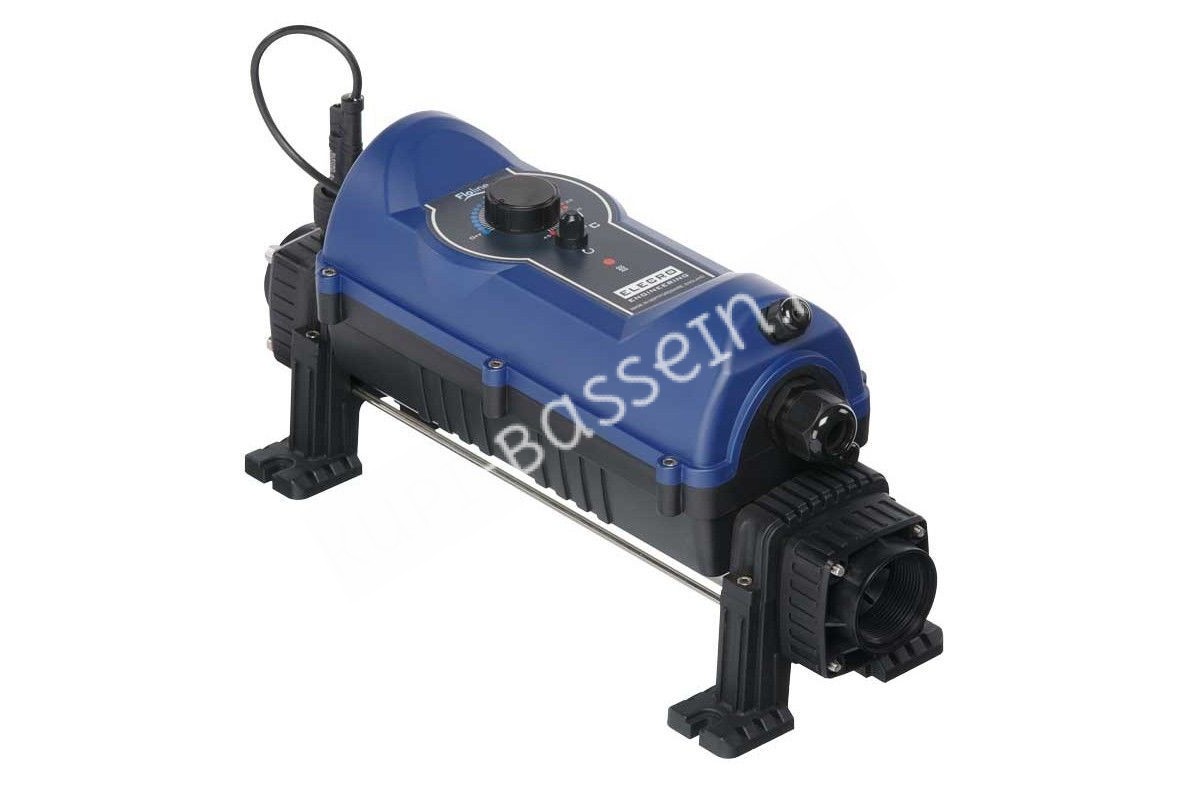

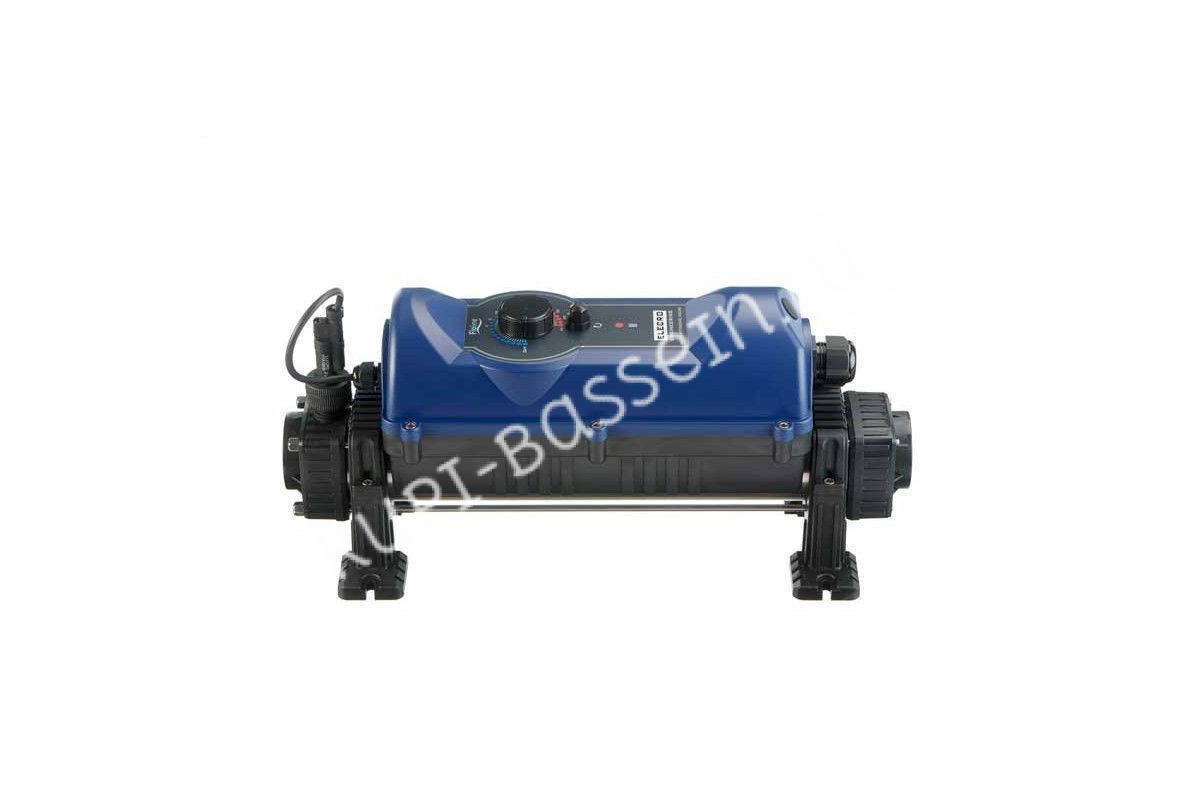

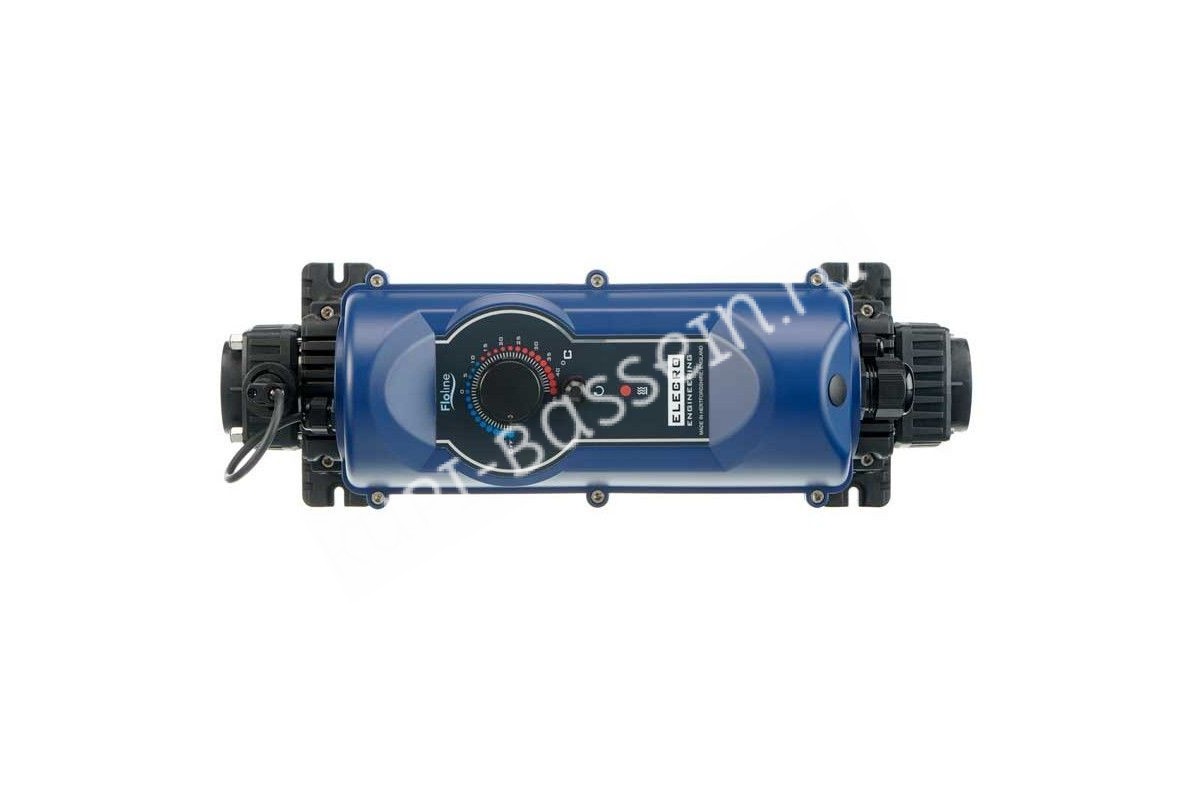

Электронагреватель
Elecro Flowline 2 Titan 24кВт 380В
Проточный электронагреватель Flowline 2 от британского производителя Elecro. Это оптимальное решение для нагрева воды в бассейнах и SPA.
Elecro Flowline 2 обеспечивает безопасный и эффективный нагрев воды до установленной температуры. Встроенный аналоговый термостат имеет диапазон регулировки температуры нагрева от 0 до +45 градусов по Цельсию, с шагом настройки 1.2 градуса.
Тэн и проточная часть нагревателя выполнены из титана, позволяя использовать его для нагрева морской воды, а также в бассейнах, где работает солевой хлоратор.
Линейка Flowline 2 имеет уникальную спиралевидную форму тэна Vortex, который создает воронкообразную траекторию потока воды. Такой эффект гарантирует долговечность устройства, так как исключает появление накипи, что является серьезной проблемой для большинства нагревателей.
Защиту от перегрева и сухого хода обеспечивает встроенный датчик перегрева и переключатель потока.
Система срабатывает на остановку работы при превышении температуры до + 60°С или отсутствии воды в протоке.
Электронагреватель Elecro Flowline 2 - это идеальное соотношение цены и качества для обогрева Вашего бассейна!
Titan
тэн и проточная часть
17м3/час
макс. проток воды
24 кВт
мощность нагревателя
35 A
потребляемый ток
3 (380 В)
количество фаз
Кнопка сброса
термостата
Удобный и интуитивно
понятный блок управления
Датчик протока
для безопасной работы
нагревателя
Спиралевидные тэны
из титана
Титановая проточная часть
Нагреватель монтируется
в контур бассейна через
фитинги на 1.5 дюйма
Технические характеристики
электронагревателя Elecro Flowline 2 Titan 24кВт 380В
Параметры электросети | 380 В (III фазы) |
|---|---|
Требования к протоку | минимальный проток воды - 4 м³/ч, максимальный проток воды - 17 м³/ч |
Нагревательные элементы | титан марки 1 |
Проточная часть | титан марки 1 |
Управление | аналоговое: от 0 до 45°C (шаг настройки 1.2°C) |
Защита от перегрева | отключение при 60°C (ручной сброс) |
Переключатель протока | геркон с золотым наконечником и титановой поворотной осью |
Уплотнения | высокотемпературные наконечники EPDM, прокладки концевых фитингов TPE |
Соединение | внутренняя резьба BSP на 1,5 дюйма или переходники ABS на 50 мм |
Класс защиты | IP44 |
Максимальное рабочее давление | 4 бара |
Вес | 4.1 кг |
Монтаж | напольное или настенное крепление |
Габариты
электронагревателей Elecro серии Flowline 2
Модель | Потребление тока (A) | Выходная мощность (кВт) | Размер "L" (мм) | Вес нетто (кг) | Вес брутто (кг) |
|---|---|---|---|---|---|
220 В, 1 фаза | |||||
Flowline 2 Titan 3кВт 220В | 13 | 3 | 462 | 3,5 | 4,3 |
Flowline 2 Titan 6кВт 220В | 27 | 6 | 462 | 3,5 | 4,3 |
380 В, 3 фазы | |||||
Flowline 2 Titan 6кВт 380В | 9 | 6 | 592 | 4,1 | 5,1 |
Flowline 2 Titan 9кВт 380В | 13 | 9 | 592 | 4,1 | 5,1 |
Flowline 2 Titan 12кВт 380В | 18 | 12 | 592 | 4,1 | 5,1 |
Flowline 2 Titan 15кВт 380В | 22 | 15 | 592 | 4,1 | 5,1 |
Flowline 2 Titan 18кВт 380В | 26 | 18 | 592 | 4,1 | 5,1 |
Flowline 2 Titan 24кВт 380В | 35 | 24 | 592 | 4,1 | 5,1 |
Пропускная способность
электронагревателей Elecro серии Flowline 2
Разборная схема
Номер | Код детали | Название детали | Модели Elecro Flowline 2 | Количество деталей |
|---|---|---|---|---|
1 | X-TUB-TI500-3E | Расходомерная трубка Вентури | Все трехфазные модели | 1 |
2 | Z-IM-E2-BC | Корпус электронагревателя | Все модели | 1 |
3 | Z-IM-E2-FLO-TC | Передняя крышка | Все модели | 1 |
5 | Z-LAB-FL | Накладная панель | Все модели | 1 |
6 | Z-MIS-HLS-CVR | Крышка кнопки ручного сброса | Все модели | 1 |
7 | Z-IM-OC-ANA | Регулятор термостата | Все модели | 1 |
8 | SP-MIS-CS | Аналоговый термостат управления | Все модели | 1 |
9 | SP-MIS-HLS | Модуль тепловой защиты | Все модели | 1 |
10 | SP-117 | Левый концевой фитинг (NON F/S) | Все модели | 1 |
11 | SP-117B | Правый концевой фитинг (F/S) | Все модели | 1 |
12 | Z-STU-443 | Соединительный штырь M6 | Однофазные модели до 12 кВт | 4 |
Z-STU-573 | Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 4 | ||
13A | Z-IM-E2-FL | Нижняя часть крепления | Все модели | 2 |
13B | Z-IM-E2-FU | Верхняя часть крепления | Все модели | 2 |
14 | Z-FIX-M6CAP | Колпачковая / Глухая гайка M6 | Все модели | 4 |
17 | Z-FIX-M4X6CS | Винт М4 х 6 мм | Все модели | 2 |
18 | Z-IM-EL-BRI | Элемент крепления ТЭНа | Однофазные модели до 6 кВт | 1 |
Однофазные модели на 9 кВт и 12 кВт | 3 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 3 | |||
19 | Z-FIX-M4.8x19STS-SC | Винты корпуса | Все модели | 6 |
20 | Z-FIX-M4HEX | Шестигранная гайка M4 | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
21 | Z-FIX-M5HEX | Шестигранная гайка M5 | Однофазные модели до 6 кВт | 1 |
Однофазные модели на 9 кВт и 12 кВт | 2 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 3 | |||
22 | Z-FIX-M6HEX | Шестигранная гайка M6 | Все модели | 4 |
24 | Поставляется с SP-MIS-HLS | Шестигранная гайка M8 | Все модели | 1 |
25 | Z-FIX-M4LW | Стопорная шайба M4 | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
27 | Z-FIX-M5LW | Стопорная шайба M5 | Все модели | 2 |
28 | Z-FIX-M6FW | Плоская шайба M6 | Все модели | 2 |
29 | Z-CON-YR53 | Клемма заземления | Все модели | 2 |
32 | Z-FIX-M4.8x19STS-SC | Винты для опорных ножек | Все модели | 4 |
37 | Z-CON-PG21BK + Z-CON-PG21NUT | PG-21 Кабельный ввод (с контргайкой) | Все модели | 1 |
38 | Z-IM-EL-FER | Часть металлического наконечника (2 шт. в комплекте) | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
39 | Z-CON-PG9BK | PG-9 Кабельный ввод (с контргайкой) | Все модели | 2 |
40 | SP-117-GSK | Прокладка концевого фитинга | Все модели | 2 |
41 | Z-IM-EL-SW | Часть ступенчатой шайбы (2 шт.в комплекте) | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
42 | SP-EL-Ti8KW7T | Нагревательный элемент | Трехфазная модель на 24 кВт | 3 |
43 | Z-IM-EL-SUP | Держатель нагревательного элемента (1 в комплекте) | Однофазные модели до 6 кВт | 2 |
Однофазные модели на 9 кВт и 12 кВт | 4 | |||
Однофазные модели на 15 кВт и 18 кВт, все трехфазные модели | 6 | |||
44 | SP-107-FL-A | Переключатель потока | Все модели до 3 кВт | 1 |
SP-107-FL-B | Все модели на 4 кВт и 6 кВт | 1 | ||
SP-107-FL-C | Все модели от 9 кВт и выше | 1 |
Схема установки
О компании Elecro
Elecro Engineering Limited - британский производитель высококачественного оборудования для нагрева и дезинфекции воды в бассейнах и СПА. Компания была основана в Великобритании, более 20 лет назад. За это время Elecro стал признанным брендом в своей отрасли и быстро завоевал популярность в более чем 70 странах мира.
Качество и стильный дизайн – главные отличительные черты Elecro Engineering. Все запчасти и комплектующие приобретаются исключительно в Великобритании. Используя материалы и комплектующие только самого высокого качества, компания гарантирует надежность, долговечность и безопасность своего оборудования.
Команда Elecro постоянно вовлечена в процесс инноваций. Благодаря научно-техническим исследованиям, новым технологиям и высокой стандартизации,
Характеристики
Минимальный проток воды: 4 м?/ч
Максимальный проток воды: 17 м?/час
Контрольный термостат: аналоговое управление от 0 до 45°C (шаг настройки 1.2°C)
Защита от перегрева: отключение при 60°С (сброс вручную)
Переключатель протока: золотой наконечник с титановой поворотной осью
Уплотнения: высокотемпературный полимер EPDM, прокладки концевых фитингов из TPE
Рабочее давление: не более 4 бар
Класс защиты: IP44
Частота: 50/60 Гц
Установка: напольный или настенный монтаж
Монтажные скобы и переходники подключения
