Разборная схема
Первичный контур
до2.2м³/ч
Вторичный контур
до17м³/ч
Мощность
49кВт
Технические
параметры

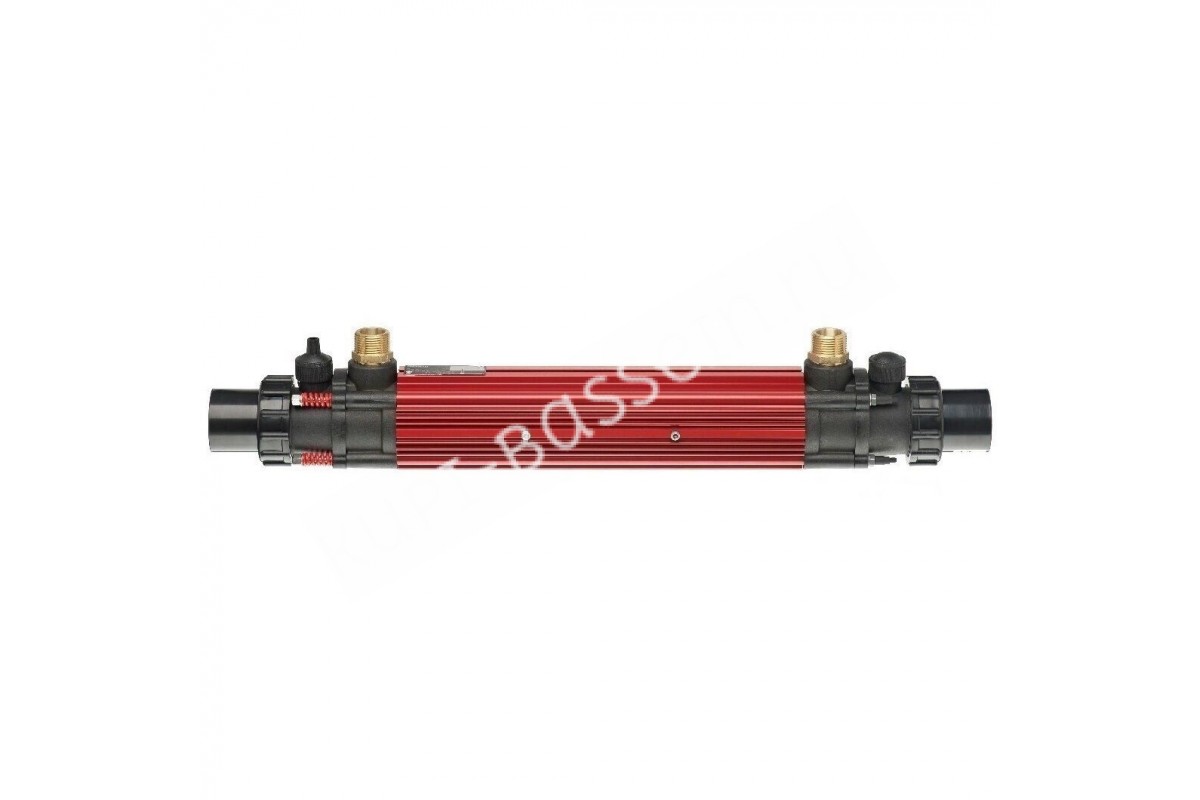

Теплообменник Elecro G2 HE 49T используется для эффективного и экономичного подогрева воды в бассейне. Рекомендуется применять оборудование в бассейнах домашнего типа малой и средней вместительности. Принцип работы теплообменника заключается во взаимодействии двух контуров (первичный-вторичный) с горячим и холодным теплоносителем. В результате их взаимодействия происходит процесс теплообмена, холодная вода, проходя через пучок нагревательных титановых трубок, нагревается до определенной температуры и возвращается в бассейн. Для этого к теплообменнику подводится источник тепла, в качестве которого может выступать газовый котел отопления, тепловой насос, бойлер или другое оборудование, производящее тепло. Мощность теплообменника Elecro G2 HE 49T составляет 49 кВт. Оборудование спроэктировано и выпущено в Англии. Производитель – Elecro Engineering UK.
Подключение первичного контура:
Латунные фитинги с НР резьбой на 1 дюйм
Узел теплообмена:
Пучок титановых трубок в решетке из полиамида
Корпус:
Нержавеющая сталь BS 316L и термостойкий полимер
Контур бассейна:
Подключение к трубам посредством пластиковых муфт на 50 мм
Конструктивные
особенности

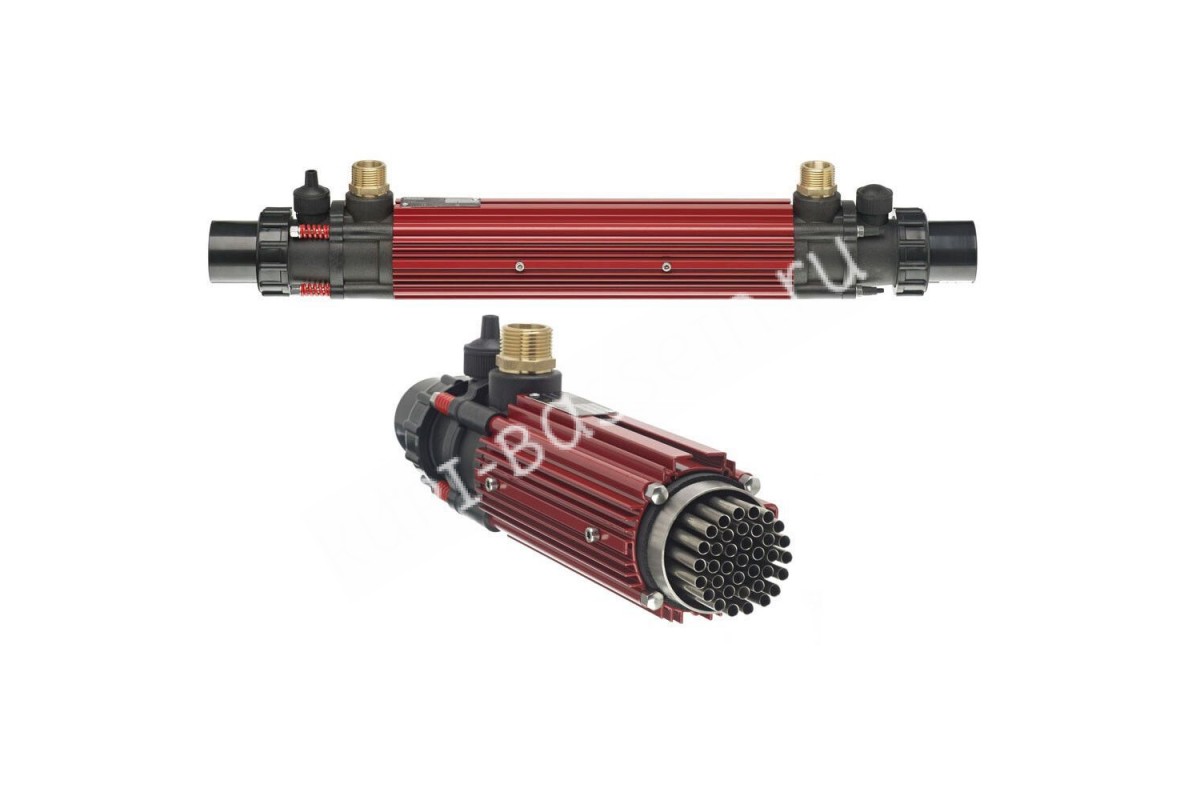

Теплообменник Elecro G2 HE 49T 49 kw оборудован титановым элементом для теплоотдачи с большой площадью. Конструкция агрегата состоит из плотного пучка титановых трубок диаметром 7 мм, закрепленных в трубной решетке из полиамидного полимера. Трубки помещены в корпус из качественной нержавеющей стали BS 316L (EN 1.4432) с термостойкими переходниками для теплооизоляции. Первичный контур имеет теплоизоляционную оболочку, которая помогает избегать потерь тепла и обеспечивает максимальный КПД. Теплообменник может быть использован в бассейнах с пресной, хлорированной водой. Корпус агрегата рассчитан на рабочее давление до 4 Бар.
Монтаж и
эксплуатация

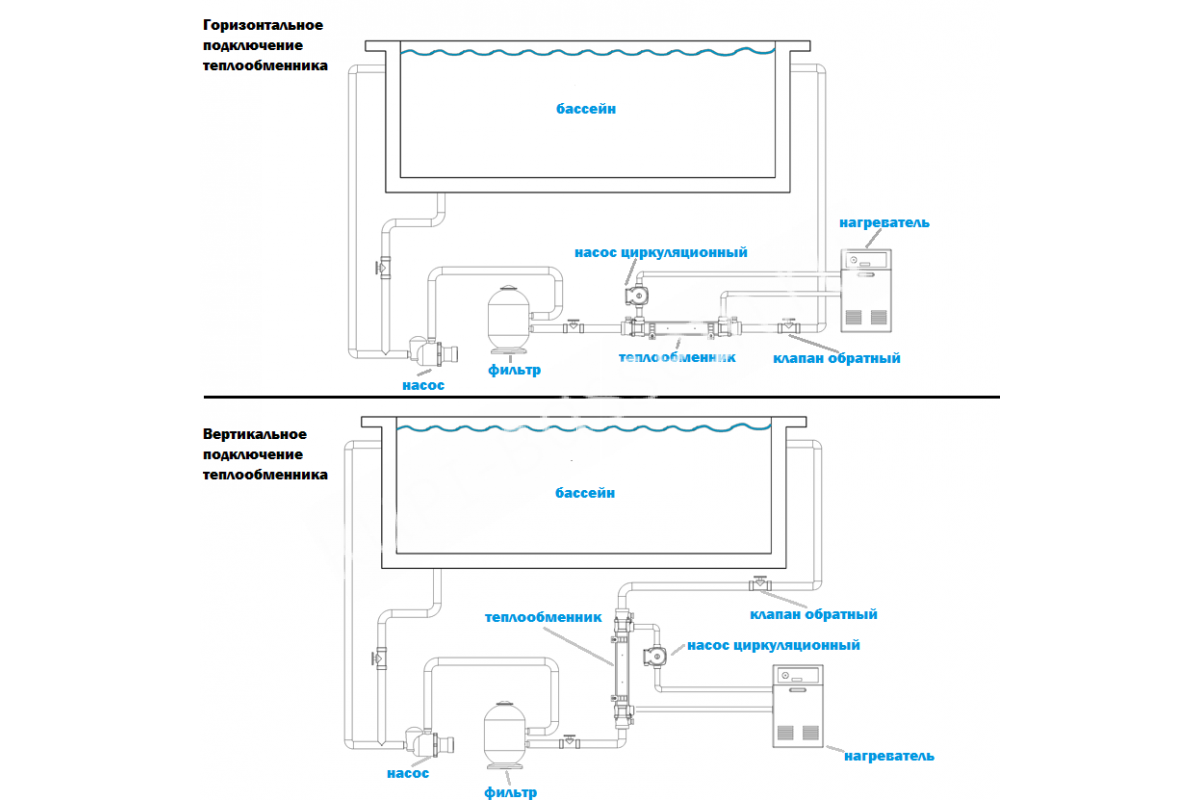

Агрегат можно устанавливать как горизонтально, так и вертикально. Для крепления используются скобы, которые входят в комплект. Подключается устройство в контур отопления (нагревателя) и бассейна через фитинги. Для первичного контура идут латунные фитинги с ВР на 1 дюйм. Для вторичного – ниобиевые фитинги на 1.5 дюйма для ПВХ или АБС трубы. В стандартную комплектацию также входит обратный клапан, карман для установки термостата (использовать устройство без термостата не рекомендуется!), заглушка и уплотнитель.

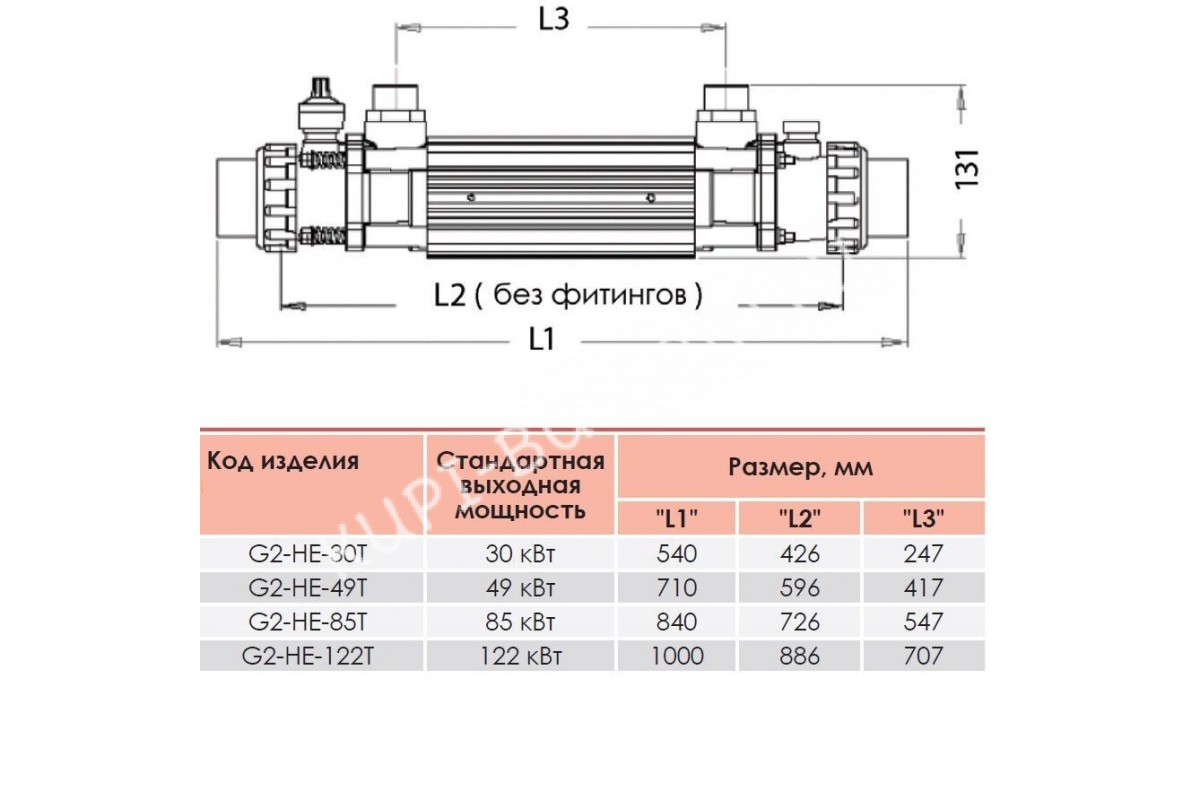

Суммарная площадь сечения контура нагреваемой жидкости в теплообменниках серии ELECRO G2 одинакова для всех мощностей. В зависимости от мощности изменяется только длина, а максимальная мощность ограничена величиной 122 кВт.
Для эксплуатации теплообменников серии ELECRO G2 в магистралях с большим протоком, их необходимо соединять параллельно или использовать байпас.
Обращаем Ваше внимание на особенности эксплуатации теплообменников на общественных объектах (с повышенным давлением в магистралях) :
- при максимально допустимом рабочем давлении 4 бар необходимо обеспечить разность давлений в контурах (в динамике) не более 1,5 бар
- сперва к магистрали подключается контур нагреваемой жидкости (вода бассейна), а затем контур теплоносителя
Характеристики
Разборная схема
Камера с теплоизоляцией
Фитинги из латуни и специального полимерного состава
Высокая площадь теплопередачи
Латунные фитинги для первичного контура
Титановый карман для термостата
Обратный клапан
Фитинги соединения, заглушка, прокладка
Крепежная скоба
Инструкция
