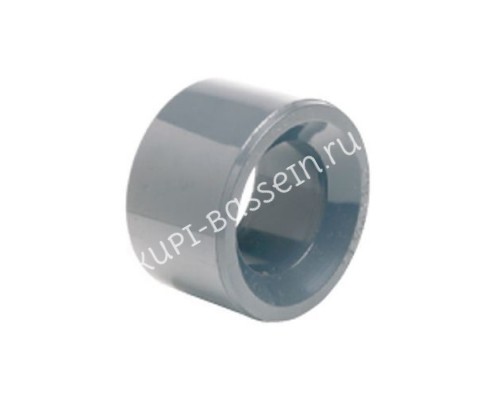

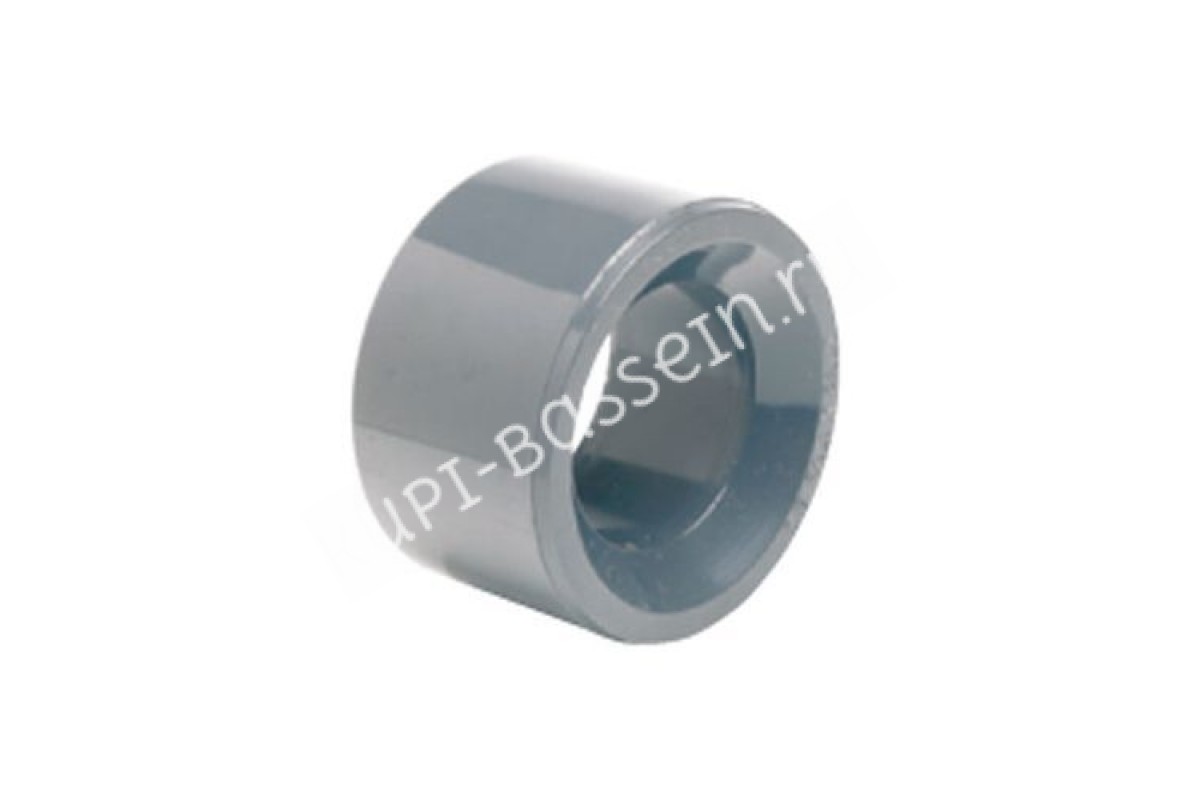

Редукционное кольцо RDRRCD клеевое
Кольцо редукционное RDRRCD из непластифицированного ПВХ. Рассчитано на клеевое соединение. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Редукционное кольцо RDRRCD используется для клеевого соединения элементов трубопровода с разным диаметром. Деталь также может выступать точкой ввода дополнительных узлов.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

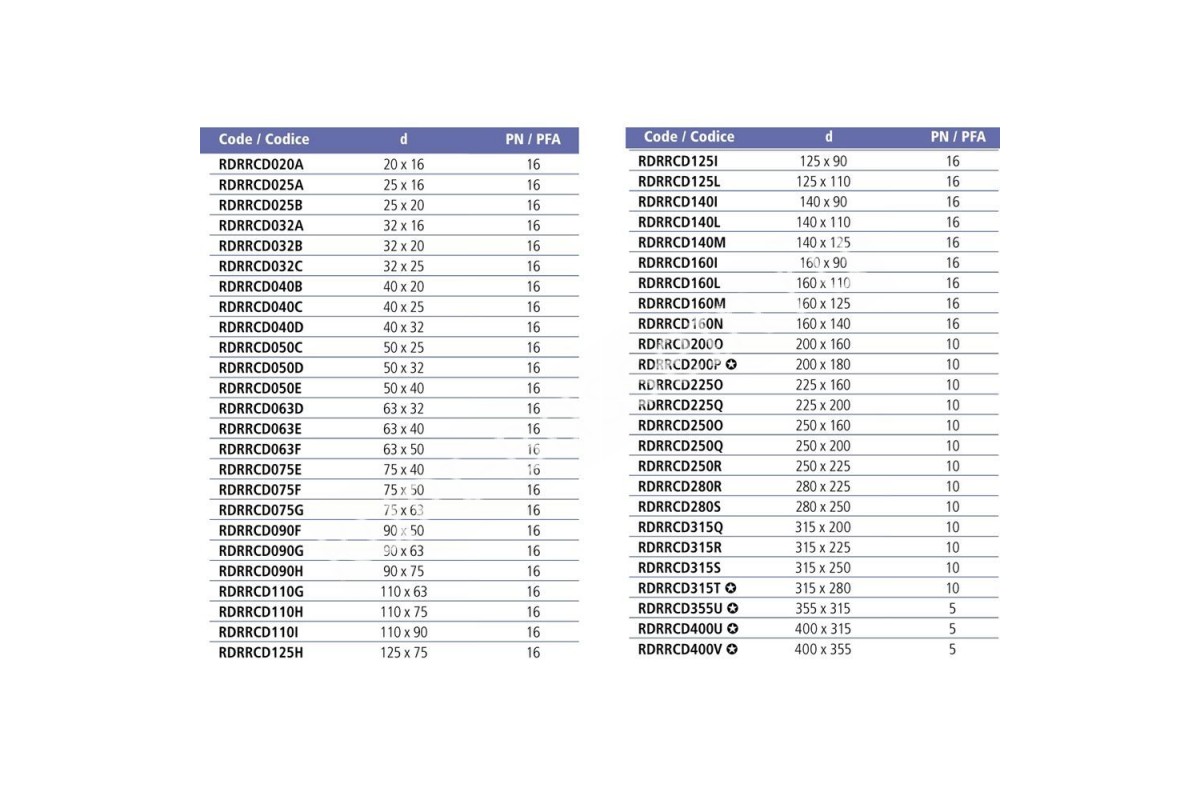

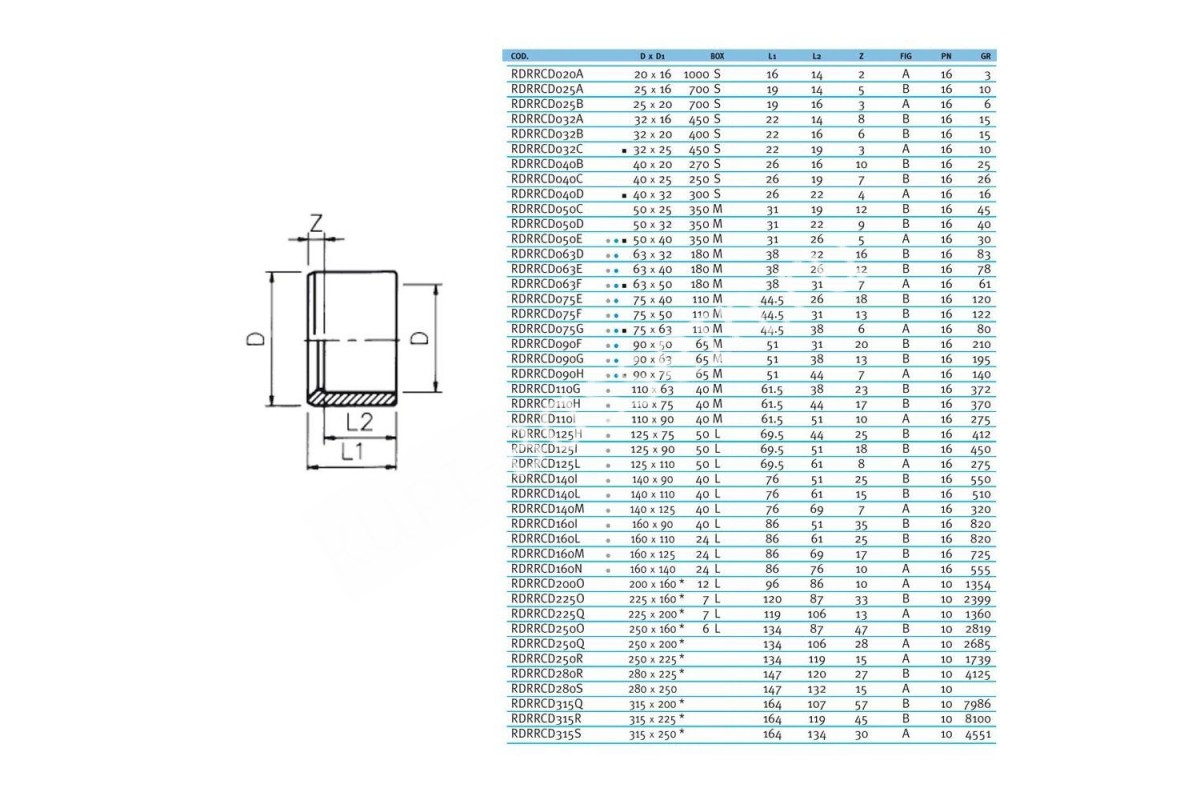

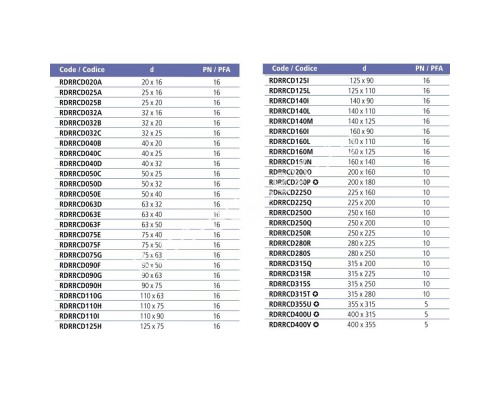

Структурная таблица
| КОД | DxD1 | BOX | L1 | L2 | Z | PN | GR |
|---|---|---|---|---|---|---|---|
| RDRRCD020A | 20x16 | 1000S | 16 | 14 | 2 | 16 | 3 |
| RDRRCD025A | 25x16 | 700S | 19 | 14 | 5 | 16 | 10 |
| RDRRCD025B | 25x20 | 700S | 19 | 16 | 3 | 16 | 6 |
| RDRRCD032A | 32x16 | 450S | 22 | 14 | 8 | 16 | 15 |
| RDRRCD032B | 32x20 | 450S | 22 | 16 | 6 | 16 | 15 |
| RDRRCD032C | 32x25 | 450S | 22 | 19 | 3 | 16 | 10 |
| RDRRCD040B | 40x20 | 250S | 26 | 16 | 10 | 16 | 25 |
| RDRRCD040C | 40x25 | 250S | 26 | 19 | 7 | 16 | 26 |
| RDRRCD040D | 40x32 | 250S | 26 | 22 | 4 | 16 | 16 |
| RDRRCD050C | 50x25 | 350M | 31 | 19 | 12 | 16 | 45 |
| RDRRCD050D | 50x32 | 350M | 31 | 22 | 9 | 16 | 40 |
| RDRRCD050E | 50x40 | 350M | 31 | 26 | 5 | 16 | 30 |
| RDRRCD063D | 63x32 | 180M | 38 | 22 | 16 | 16 | 83 |
| RDRRCD063E | 63x40 | 180M | 38 | 26 | 12 | 16 | 78 |
| RDRRCD063F | 63x50 | 180M | 38 | 31 | 7 | 16 | 61 |
| RDRRCD075E | 75x40 | 110M | 44.5 | 26 | 18 | 16 | 120 |
| RDRRCD075F | 75x50 | 110M | 44.5 | 31 | 13 | 16 | 122 |
| RDRRCD075G | 75x63 | 110M | 44.5 | 38 | 6 | 16 | 80 |
| RDRRCD090F | 90x50 | 65M | 51 | 31 | 20 | 16 | 210 |
| RDRRCD090G | 90x63 | 65M | 51 | 38 | 13 | 16 | 195 |
| RDRRCD090H | 90x75 | 65M | 51 | 44 | 7 | 16 | 140 |
| RDRRCD110G | 110x63 | 40M | 61.5 | 38 | 23 | 16 | 372 |
| RDRRCD110H | 110x75 | 40M | 61.5 | 44 | 17 | 16 | 370 |
| RDRRCD110I | 110x90 | 40M | 61.5 | 51 | 10 | 16 | 275 |
| RDRRCD125H | 125x75 | 50L | 69.5 | 44 | 25 | 16 | 412 |
| RDRRCD125I | 125x90 | 50L | 69.5 | 51 | 18 | 16 | 450 |
| RDRRCD125L | 125x110 | 50L | 69.5 | 61 | 8 | 16 | 275 |
| RDRRCD140I | 140x90 | 40L | 76 | 51 | 25 | 16 | 550 |
| RDRRCD140L | 140x110 | 40L | 76 | 61 | 15 | 16 | 510 |
| RDRRCD140M | 140x125 | 40L | 76 | 69 | 7 | 16 | 320 |
| RDRRCD160I | 160x90 | 24L | 86 | 51 | 35 | 16 | 820 |
| RDRRCD160L | 160x110 | 24L | 86 | 61 | 25 | 16 | 820 |
| RDRRCD160M | 160x125 | 24L | 86 | 69 | 17 | 16 | 725 |
| RDRRCD160N | 160x140 | 24L | 86 | 76 | 10 | 16 | 555 |
| RDRRCD200O | 200x160 | 10L | 96 | 86 | 10 | 10 | 1354 |
| RDRRCD200P | 200x180 | 12L | 120 | 87 | 33 | 10 | 2399 |
| RDRRCD225O | 225x160 | 7L | 119 | 106 | 13 | 10 | 1360 |
| RDRRCD225Q | 225x200 | 7L | 134 | 87 | 47 | 10 | 2819 |
| RDRRCD250O | 250x160 | 6L | 134 | 106 | 28 | 10 | 2685 |
| RDRRCD250Q | 250x200 | 6L | 134 | 119 | 15 | 10 | 1739 |
| RDRRCD250R | 250x225 | 6L | 147 | 120 | 27 | 10 | 4125 |
| RDRRCD280R | 280x225 | 4L | 147 | 132 | 15 | 10 | - |
| RDRRCD280S | 280x250 | 5L | 164 | 107 | 57 | 10 | 7986 |
| RDRRCD315Q | 315x200 | 5XL | 164 | 119 | 45 | 10 | 8100 |
| RDRRCD315R | 315x225 | 5XL | 164 | 134 | 30 | 10 | 4551 |
| RDRRCD315S | 315x250 | 5XL | - | - | - | 10 | 3 |
| RDRRCD315T | 315x280 | 5XL | - | - | - | 10 | 3 |
| RDRRCD355U | 355x315 | 1XL | - | - | - | 10 | 3 |
| RDRRCD400U | 400x315 | 1XL | - | - | - | 10 | 3 |
| RDRRCD400V | 400x355 | 1XL | - | - | - | 10 | 3 |
Техническая таблица
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
- 100%-е герметичное соединение
- Долговечность (не менее 50 лет)
- Возможность уличного размещения, в подвижном грунте (умеренном)
- Возможность размещения внутри помещений
- Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
- Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сертификация
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0
in progress / in approvazione - GOST
C - IT. 04.B.00412 - ACS
(Attestation de Conformitè Sanitaire) - BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
