Дисковый затвор FDRFVD поворотный
Дисковый поворотный затвор FDRFVD из непластифицированного ПВХ. Рассчитан на фланцевое соединение, которое скрепляется при помощи болтов или шпилек. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Дисковый затвор FDRFVD используется для регулирования потока рабочей среды в различных системах водоснабжения.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

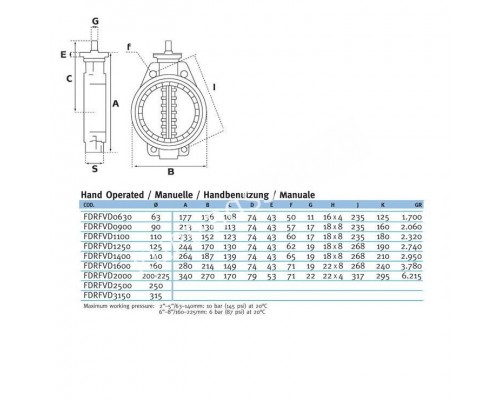

Структурная таблица
| КОД | D | A | B | C | L | PN | GR |
|---|---|---|---|---|---|---|---|
| FDRFVD0630 | 63/75 | 177 | 136 | 108 | 235 | 10 | 1700 |
| FDRFVD0900 | 90 | 213 | 130 | 113 | 235 | 10 | 2060 |
| FDRFVD1100 | 110 | 233 | 152 | 123 | 235 | 10 | 2320 |
| FDRFVD1250 | 125 | 244 | 170 | 130 | 268 | 10 | 2740 |
| FDRFVD1400 | 140 | 264 | 187 | 139 | 268 | 10 | 2950 |
| FDRFVD1600 | 160 | 280 | 214 | 149 | 268 | 6 | 3780 |
| FDRFVD2000 | 200/225 | 340 | 270 | 170 | 317 | 6 | 6215 |
| FDRFVD2500 | 250/280 | - | - | - | - | 6 | - |
| FDRFVD3150 | 315 | - | - | - | - | 6 | - |
Техническая таблица
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
- 100%-е герметичное соединение
- Долговечность (не менее 50 лет)
- Возможность уличного размещения, в подвижном грунте (умеренном)
- Возможность размещения внутри помещений
- Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
- Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сертификация
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0
in progress / in approvazione - GOST
C - IT. 04.B.00412 - ACS
(Attestation de Conformitè Sanitaire) - BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
