- Рабочее давление 16 бар
- Европейский стандарт качества
- Долговечность
(не менее 50 лет) - Подходит для питьевой воды
- Возможность монтажа внутри помещений и на улице
- Соединение по типу
клей/резьба - Устойчивость к коррозии и воздействию агрессивных химических веществ

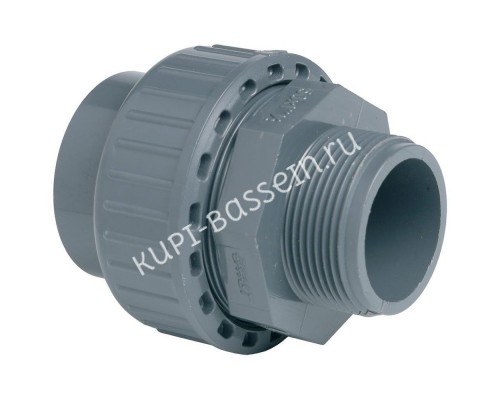

Разборная муфта ПВХ Effast
с наружной резьбой
Переходная муфта из непластифицированного ПВХ используется для сведения элементов трубопровода с клеевым и резьбовым соединениями. Деталь также может выступать точкой ввода дополнительных узлов.
Изделия из PVC-U оптимальны для систем водоснабжения, водоотведения и других гидротехнических конструкций.
Доступны для заказа изделия из ПВХ диаметром от 20 до 63 мм, что позволяет реализовать любые задачи в рамках создания водопровода.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ подходят для транспортировки жидкостей с максимальной температурой до 60 °C. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.
Габариты и давление
| КОД | DxG, мм/дюйм | L, мм | L1, мм | Z, мм | Z1, мм | F-CH, дюйм-мм | E, мм | Давление max. бар |
|---|---|---|---|---|---|---|---|---|
| RDRBOG020B | 20x1/2 | 16 | 15 | 3 | 28 | 1-30 | 44 | 16 |
| RDRBOG025C | 25x3/4 | 19 | 16,9 | 3 | 30 | 1,1/4-36 | 54 | 16 |
| RDRBOG032D | 32x1 | 22 | 19,1 | 3 | 31 | 1,1/2-46 | 61 | 16 |
| RDRBOG040E | 40x1,1/4 | 27 | 22 | 3 | 34 | 2-55 | 75 | 16 |
| RDRBOG050F | 50x1,/2 | 31 | 22 | 4 | 36 | 2,1/4-65 | 81 | 16 |
| RDRBOG050G | 50x2 | 31 | 21,4 | 4 | 36 | 2,1/4-65 | 81 | 16 |
| RDRBOG063G | 63x2 | 38 | 25,7 | 4 | 43 | 2,3/4-80 | 99 | 16 |
Технические характеристики
| Показатель | Значение |
|---|---|
| Удельная масса, г/м³ | 1.41 |
| Предел прочности, МН/м² | 53 |
| Относительное удлинение при разрыве, % | > 30 |
| Ударная вязкость при 23˚C с надрезом, кДж/м² | 0.08 |
| Модуль упругости (Юнга), МПа | 3060 |
| Коэффициент линейного расширения, мм/м˚C | 0.08 |
| Максимальная рабочая температура, ˚С | 60 |
| Минимальная рабочая температура, ˚С | 0 |
| Температура размягчения по Вика, ˚C (VST/B 50) | 77 |
| Впитывание воды, мг/см³ | < 4 |
| Поверхностное сопротивление прибл., Ω | 1013 |
| Теплопроводность, Вт/м˚C | 0,147 |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Монтаж
Водопровод собирается без тяжелого инструмента, сварки и дополнительного оборудования. Крепление осуществляется при помощи специального ПВХ клея, гарантирующего 100% герметизацию и неразрывность соединения. Для полной сборки трубной системы используются соединительные муфты, уголки, тройники и краны.
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0 in progress / in approvazione
- GOST
C - IT. 04.B.00412 - ACS (Attestation de Conformitè Sanitaire)
- BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
Сертификация
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сфера применения
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
