Код товара:
5569Производители
Aquaviva
47
67986.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Макс. пропускная способность, м?/ч
8.1Назначение
Домашние бассейныфильтрационная установка FSF 450 (8,1 м3/ч, D455)
простая установкабыстрый монтаж за счёт обжимного хомута с углом вращения на 360˚
легкость в управлениивыбор режима работы осуществляется 6-ти позиционным вентилем
БЫСТРЫЙ КОНТРОЛЬбыстрый контроль давления с помощью манометра высокой точности
ДОПОЛНИТЕЛЬНАЯ ФИЛЬТРАЦИЯнасос системы оснащен префильтром с прозрачной крышкой
качественные материалымотанный корпус фильтра из полимерного сплава и стекловолокна
надежность и долговечностьсистема не боится коррозии, воздействия химии и UV-излучения
тип подключенияфильтрационная установка с верхним типом подключения

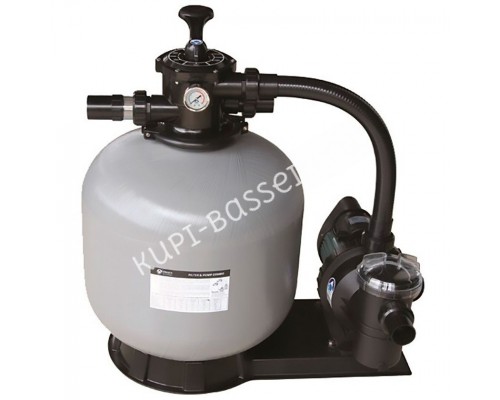

Фильтрационная система Aquaviva FSF450 – оптимальное решение для механической очистки домашних бассейнов, объемом до 33 тысяч литров.
Система обеспечивает очистку воды от загрязнений механического типа тонкостью до 30 микрон.
Производительность фильтрации составляет 8.1 м3/ч (максимальное значение).
Система включает в себя установочную платформу, фильтр и насос с префильтром. Фильтр V450, с диаметром емкости 455 мм, имеет верхний тип подключения. Подсоединение к системе осуществляется через входы/выходы на 50 мм.
Для заполнения фильтровальной емкости рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5-0.8 мм. Загрузка наполнителя составляет 45 килограмм.

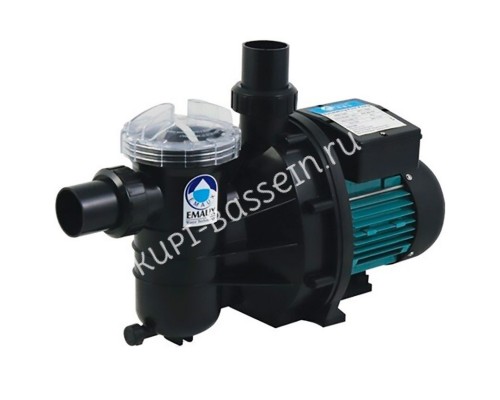

Циркуляция и подача воды на фильтр и обратно в бассейн обеспечивается насосом серии SS075, мощностью 0.75 кВт (0.75 л.с.).
ОСОБЕННОСТИ КОНСТРУКЦИИ
Aquaviva FSF
Диаметр фильтрующей емкости 455 мм
Масса песочной засыпки 45 кг
Рекомендуемый объём бассейна 33 000 л
Производительность фильтра 8,1 м³/час
Корпус фильтрующей бочки выполнен из полимерного сплава, укрепленного стекловолокном. Тип корпуса фильтра – мотанный.
Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет.
Максимальное давление на фильтр составляет до 2.5 Бар. Температурный диапазон обрабатываемой жидкости до +43 °С.
Обжимной хомут, который может вращаться на 360 градусов, крепится к управляющему клапану и упрощает монтаж фильтра.
Внизу емкости расположен дренажный клапан с пробкой
ПРОПУСКНАЯ СПОСОБНОСТЬ Aquaviva FSF НА ОСНОВЕ ДВИГАТЕЛЯ 220 В/50 ГЦ
тЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Aquaviva FSF
| Код | Модель | Фильтр | Насос | Соединение | Песок (кг) | A (мм) | B (мм) | C (мм) | D (мм) | Производительность |
|---|---|---|---|---|---|---|---|---|---|---|
| 88032009 | FSF350-6W | V350 | SS 033 | 1.5" / 50 мм | 20 | 160 | 680 | 555 | 355 | 4.32 м³/ч |
| 88032110 | FSF400-6W | V400 | SS 050 | 1.5" / 50 мм | 35 | 175 | 759 | 760 | 410 | 6.48 м³/ч |
| 88032211 | FSF450-6W | V450 | SS 075 | 1.5" / 50 мм | 45 | 210 | 813 | 760 | 455 | 8.10 м³/ч |
| 88032324 | FSF500-6W | V500 | SC 100 | 1.5" / 50 мм | 85 | 235 | 856 | 760 | 535 | 11.10 м³/ч |
| 88032425 | FSF650-6W | V650 | SC 150 | 1.5" / 50 мм | 145 | 300 | 961 | 760 | 635 | 15.60 м³/ч |
| Код | 88032009 | 88032110 | 88032211 | 88032324 | 88032425 |
|---|---|---|---|---|---|
| Модель | FSF350-6W | FSF400-6W | FSF450-6W | FSF500-6W | FSF650-6W |
| Фильтр | V350 | V400 | V450 | V500 | V650 |
| Насос | SS 033 | SS 050 | SS 075 | SS 100 | SS 150 |
| Соединение | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм |
| Песок (кг) | 20 | 35 | 45 | 85 | 145 |
| A (мм) | 160 | 175 | 210 | 235 | 300 |
| B (мм) | 680 | 759 | 813 | 856 | 961 |
| C (мм) | 555 | 760 | 760 | 760 | 760 |
| D (мм) | 355 | 410 | 455 | 535 | 635 |
| Производительность | 4.31 м³/ч | 6.48 м³/ч | 8.10 м³/ч | 11.10 м³/ч | 15.60 м³/ч |
РАЗБОРНАЯ СХЕМА ФИЛЬТРАЦИОННОЙ УСТАНОВКИ Aquaviva FSF
| № | Артикул | Название | Кол-во |
|---|---|---|---|
| 1 | 88280105 | 1.5" клапан с верхним типом подключения | 1 |
| 2 | 89280101 | 1.5" соединительная муфта со смотровым окном | 1 |
| 3 | 06011029 | Маслянный манометр | 1 |
| 3 | 01111048 | Уплотнительное соединение | 1 |
| 4 | 89280102 | 1.5" соединительная муфта | 1 |
| 5 | 89032004 | FSF350-6W соединительный шланг | 1 |
| 5 | 89032103 | FSF400-6W соединительный шланг | 1 |
| 5 | 89032201 | FSF450-6W соединительный шланг | 1 |
| 5 | 89032301 | FSF500-6W соединительный шланг | 1 |
| 5 | 89032401 | FSF650-6W соединительный шланг | 1 |
| 6 | 02011104 | Уплотнительное соединение для насоса | 1 |
| 7 | 08030007 | FSF350-6W Насос (SS033) | 1 |
| 7 | 88022403 | FSF400-6W Насос (SS050) | 1 |
| 7 | 88022404 | FSF450-6W Насос (SS075) | 1 |
| 7 | 88021705 | FSF500-6W Насос (SC100) | 1 |
| 7 | 88021707 | FSF650-6W Насос (SC150) | 1 |
| 8 | 89032001 | Винты | 1 |
| 9 | 01181052 | Фиксаторы | 1 |
| 10 | 89010107 | Сливная пробка | 2 |
| 11 | 01111056 | FSF350-6W Подствака | 4 |
| 11 | 01111053 | FSF400-FSF450 Подствака | 1 |
| 12 | 01172007 | Сепаратор для забора очищенной воды (115mm) | 8 |
| 12 | 01172008 | Сепаратор для забора очищенной воды (126mm) | 8 |
| 13 | 89010106 | V350 Коллектор фильтра | 1 |
| 13 | 89010116 | V400 Коллектор фильтра | 1 |
| 13 | 89010105 | V450 Коллектор фильтра | 1 | 13 | 89010104 | V500 Коллектор фильтра | 1 | 13 | 89010103 | V650 Коллектор фильтра | 1 |
| 14 | 89010115 | V350 Корпус фильтра | 1 |
| 14 | 89010113 | V400 Корпус фильтра | 1 |
| 14 | 89010112 | V450 Корпус фильтра | 1 |
| 14 | 89010111 | V500 Корпус фильтра | 1 |
| 14 | 89010110 | V650 Корпус фильтра | 1 |
| 15 | 02011134 | Уплотнительное кольцо | 1 |
| 16 | 89010119 | M6*50 Винт с гайкой | 2 |
| 16 | 01271010 | Хомут | 2 |
Характеристики
Макс. пропускная способность, м?/ч
8.1
Назначение
Домашние бассейны
Скачиваемые материалы
Инструкция
Разборная схема
Официальный товарный буклет
Разборная схема
Официальный товарный буклет
Тип фильтра
Песочный
Корпус фильтра
Полипропилен, усиленный стекловолокном
Макс. объем обслуживаемого бассейна, л.
33 000
Диаметр фильтра, мм
455 mm
Максимальное рабочее давление, Бар
2.5 Бар
Соединение
50 мм
Загрузка песка, кг
45
Фракция песка, мм
0.5 - 0.8
Тип подключения
Верхнее
Дополнительно
Простое управление благодаря шестипозиционному крану, с верхним подключением
Простая установка благодаря предварительно собранной водопроводной системе и основанию
Низкий уровень рабочего шума
Мощность насоса: 0.75 кВт
Простая установка благодаря предварительно собранной водопроводной системе и основанию
Низкий уровень рабочего шума
Мощность насоса: 0.75 кВт
Комплектация
Фильтр Emaux V450
Насос Emaux SS075
6-режимный клапан MPV
Соединительные муфты для подключения к трубе под вклейку 50 мм
Инструкция
Насос Emaux SS075
6-режимный клапан MPV
Соединительные муфты для подключения к трубе под вклейку 50 мм
Инструкция
Размер
813х760 мм
Вес, кг
26.2
Производитель
Aquaviva
Гарантия
24 месяца на фильтрационную емкость Emaux
Страна производства
Китай
