Код товара:
27321Производители
Aquaviva
4
85968.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Макс. пропускная способность, м?/ч
7Назначение
Домашние бассейны
Высокая степень очистки
до 50 мкм
Возможность установки на открытом воздухе
Легкий монтаж
и обслуживание
Гарантия на фильтр

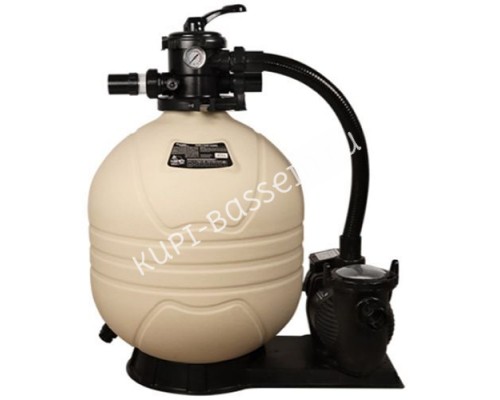

Фильтрационная установка
Aquaviva FSM17
Фильтрационная установка Aquaviva FSM – это отличный вариант для очистки воды механическим способом. Установка предназначена для бассейнов объемом до 28 м³. Фильтрационная установка состоит из насоса и песочного фильтра.
Циркулярный насос Aquaviva SPH075 с мощностью 0.75 кВт отличается тихой работой и обладает классом изоляции 155 (F), водонепроницаемостью IPX5, уровнем теплозащиты F. Автоматическая защита от высоких температур гарантирует высокую эффективность работы насоса и долги срок службы. Сетчатый префильтр объемом 2 л задерживает крупный мусор.
Фильтр Aquaviva MFV17 оснащен манометром и специальным шестиходовым клапаном. Хомут для подключения шланга вращается на 360 градусов. Для фильтрации используется кварцевый или стеклянный песок фракцией 0.5-0.8 мм. Это обеспечивает механическую очистку воды от частиц до 50 мкм. Корпус фильтра выполнен из полиэтилена высокой плотности, устойчивого к влаге, УФ-излучению, химии для бассейна и коррозии. Фильтрационная установка может размещаться на улице.
7 м³/час
Производительность системы
425 мм
Диаметр фильтра
до 2.8 бар
Максимальное давление
28 м³
Рекомендуемый объем бассейна
40 кг
Масса песочной засыпки
Конструктивные особенности фильтрационных установок
Aquaviva серии FSM
Насос Aquaviva SPH075
Фильтр Aquaviva MFV17
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Цельный зажимной хомут,
который вращается на 360°
Легкость открытия дренажного клапана
Насос Aquaviva SPH075
Фильтр Aquaviva MFV17
Литая платформа,
устойчивая к коррозии
6-ходовой клапан
с манометром и индикатором мутности воды
Цельный зажимной хомут,
который вращается на 360°
Легкость открытия дренажного клапана
Функциональные особенности
шестиходового клапана для фильтрационных установок
Aquaviva серии FSM
1
ФИЛЬТР (FILTER) - фильтрация воды.
2
ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
3
ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
4
СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
5
РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда прибегают к ударному хлорированию.
6
ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Производительность
фильтрационных установок Aquaviva серии FSM
Технические характеристики
фильтрационных установок Aquaviva серии FSM
Модель | FSM17 | FSM20 | FSM24 |
|---|---|---|---|
Производительность, м³/ч | 7 | 10 | 14 |
Максимальное давление, бар | 2.8 | 2.8 | 2.8 |
Площадь фильтрации, м² | 0.14 | 0.20 | 0.28 |
Фракция песка, мм | 0.5 - 0.8 | 0.5 - 0.8 | 0.5 - 0.8 |
Рекомендуемая масса песка для загрузки, кг | 40 | 70 | 125 |
Шестиходовой клапан и манометр | Да | Да | Да |
Индикатор мутности | Да | Да | Да |
Модель | FSM17 |
|---|---|
Производительность, м³/ч | 7 |
Максимальное давление, бар | 2.8 |
Площадь фильтрации, м² | 0.14 |
Фракция песка, мм | 0.5 - 0.8 |
Рекомендуемая масса песка для загрузки, кг | 40 |
Шестиходовой клапан и манометр | Да |
Индикатор мутности | Да |
Модель | FSM20 |
|---|---|
Производительность, м³/ч | 10 |
Максимальное давление, бар | 2.8 |
Площадь фильтрации, м² | 0.20 |
Фракция песка, мм | 0.5 - 0.8 |
Рекомендуемая масса песка для загрузки, кг | 70 |
Шестиходовой клапан и манометр | Да |
Индикатор мутности | Да |
Модель | FSM24 |
|---|---|
Производительность, м³/ч | 14 |
Максимальное давление, бар | 2.8 |
Площадь фильтрации, м² | 0.28 |
Фракция песка, мм | 0.5 - 0.8 |
Рекомендуемая масса песка для загрузки, кг | 125 |
Шестиходовой клапан и манометр | Да |
Индикатор мутности | Да |
Основные размеры
фильтрационных установок Aquaviva серии FSM
Модель | Фильтр | Насос | A, мм | B, мм | C, мм | D, мм |
|---|---|---|---|---|---|---|
FSM17-6W+SPH075 | MFV17 | SPH075 | 195 | 816 | 762.5 | 652 |
FSM20-6W+SPH100 | MFV20 | SPH100 | 225 | 889 | 800 | 652 |
FSM24-6W+SPH150 | MFV24 | SPH150 | 280 | 980 | 850 | 652 |
Модель фильтрационной установки | FSM17-6W+SPH075 |
|---|---|
Фильтр | MFV17 |
Насос | SPH075 |
A, мм | 195 |
B, мм | 816 |
C, мм | 762.5 |
D, мм | 652 |
Модель фильтрационной установки | FSM20-6W+SPH100 |
|---|---|
Фильтр | MFV20 |
Насос | SPH100 |
A, мм | 225 |
B, мм | 889 |
C, мм | 800 |
D, мм | 652 |
Модель фильтрационной установки | FSM24-6W+SPH150 |
|---|---|
Фильтр | MFV24 |
Насос | SPH150 |
A, мм | 280 |
B, мм | 980 |
C, мм | 850 |
D, мм | 652 |
Разборная схема
фильтрационной установки Aquaviva FMS17
№ | Название детали | Количество, шт. | Код детали |
|---|---|---|---|
1 | 6-ходовой 1,5-дюймовый клапан с 3 штуцерами 1,5 дюйма и манометром (черный) | 1 | 88281550B |
2 | Пластиковый манометр с уплотнительным кольцом | 1 | 6021013 |
2 | Разъем для манометра/стопора | 1 | 1111048 |
3 | Набор штуцеров 1,5 дюйма (черный) с уплотнительным кольцом | 3 | 89280102B |
4 | Гайка M6 | 1 | 3021035 |
5 | Комплект зажима | 10 | 89012512 |
6 | Гайка в форме звезды | 1 | 1111101 |
7 | Винты M6×110 мм | 1 | 3011166 |
8 | Уплотнительное кольцо | 1 | 2010007 |
9 | Бак фильтра для MFV17 | 1 | 89012501 |
10 | Боковой узел с центральной трубкой для MFV17 | 1 | 89012507 |
11 | Сепаратор | 1 | 1172007 |
12 | Дренажный клапан | 1 | 89011601 |
13 | Основание фильтра 16-21 дюймов для MFV17, MFV20 | 1 | 1111059 |
14 | Гайка для крышки | 1 | 1021143 |
15 | Прозрачная крышка | 1 | 1041057 |
16 | Уплотнительное кольцо для крышки | 1 | 2010253 |
17 | Корзина | 1 | 1112080 |
18 | Муфта соединительная 1.5 дюйма | 2 | 89023801 |
19 | Корпус насоса | 1 | 1021144 |
20 | Сливная пробка с уплотнительным кольцом | 2 | 89021307 |
21 | Уплотнительное кольцо для диффузора | 1 | 2010245 |
22 | Диффузор | 1 | 1112081 |
23 | Винт для рабочего колеса с уплотнительным кольцом | 1 | 89020719 |
24 | Крыльчатка для SPH075 (50 Гц) | 1 | 1311057 |
25 | 3/4 дюйма Механическое уплотнение | 1 | 4015046 |
26 | Уплотнительное кольцо для фланца | 1 | 2010246 |
27 | Фланец | 1 | 1021145 |
28 | Винт M8*35 с шайбой для двигателя | 4 | 89020720 |
29 | Винт M8*30 | 4 | 3011075 |
30 | Двигатель YYD-8022E для SPH075 | 1 | 4020116 |
31 | База | 1 | 1112082 |
31 | Подушка арки для базы | 1 | 2010211 |
32 | Подушка арки для кабельной коробки | ХарактеристикиМакс. пропускная способность, м?/ч
7
Назначение
Домашние бассейны
Скачиваемые материалы
Инструкция
Тип фильтра
Песочный
Корпус фильтра
ПВХ и ABS пластик
Макс. объем обслуживаемого бассейна, л.
28 000
Диаметр фильтра, мм
425 мм
Максимальное рабочее давление, Бар
2.8
Соединение
1.5'
Загрузка песка, кг
40
Фракция песка, мм
0.5 - 0.8
Тип подключения
Верхнее
Дополнительно
Уникальный цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментов
Совместимость с самовсасывающим насосом SPH, сертифицированным по стандарту водонепроницаемости IPX5 и встроенной термозащитой Комплектация
Фильтр Emaux MFV17
Насос Emaux SPH075 Масляный манометр 6-режимный многопортовый клапан Инструкция Размер
816х762.5х652 мм
Производитель
Aquaviva
Гарантия
24 месяца
Страна производства
Китай
