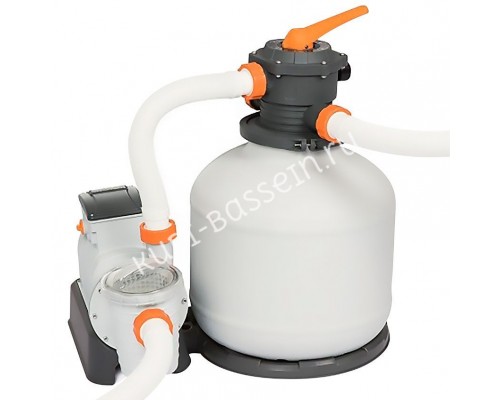

фильтрационная установка Bestway 58486 (9,8 м³/ч D385)
Простая установкабыстрый монтаж за счет обжимного хомута с винтом
ДОПОЛНИТЕЛЬНАЯ ФИЛЬТРАЦИЯнасос системы оснащен префильтром, с прозрачной крышкой
простота управлениявыбор режима работы осуществляется 6-ти позиционным вентилем
тип подключенияфильтрационная установка с верхним типом подключения

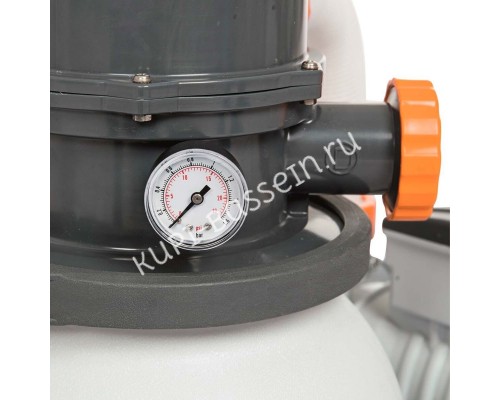

БЫСТРЫЙ КОНТРОЛЬманометр высокой точности для быстрого контроля давления
качественные материалыкоррозионностойкие PVC материалы
Фильтрационная установка Bestway 58486 рассчитана для обслуживания плавательных бассейнов домашнего назначения, объемом до 66 600 литров. Производительность фильтрационной системы составляет 8,3 м³/ч.
Система комплектуется установочной платформой, фильтром и насосом с префильтром.

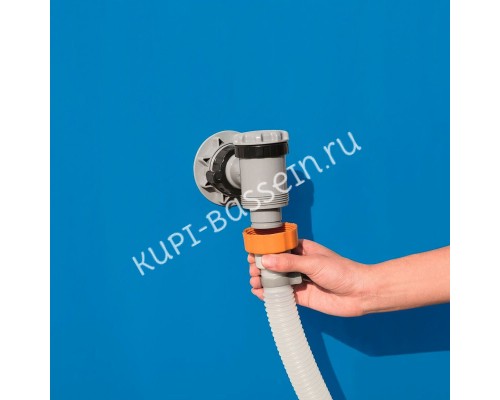

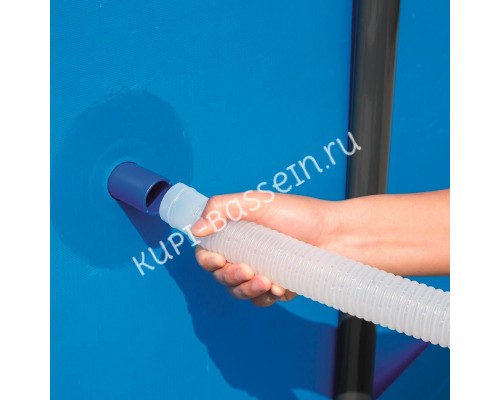

Фильтрующая емкость, с диаметром 385 мм, имеет верхний тип подключения. Подсоединение к системе осуществляется через входы/выходы на 38 мм (1,5”).
Для заполнения фильтровальной емкости рекомендуется применять кварцевый или стеклянный песок, с фракцией 0,45-0,85 мм. Загрузка песочного наполнителя составляет 36 килограмм.
Циркуляция, подача воды на фильтр и обратно в бассейн обеспечивается насосом с производительностью 9,8 м³/ч.
Корпус фильтрующей бочки выполнен из высококачествнных PVC материалов, устойчивых к воздействию коррозии.
Максимальное рабочее давление составляет 1.59 Бар. Температурный диапазон обрабатываемой жидкости до +35 °С.

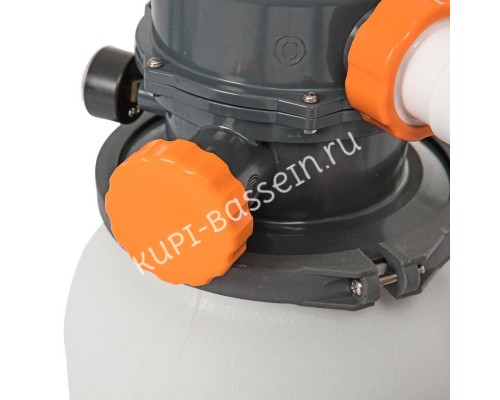

Обжимной хомут крепится к управляющему клапану и упрощает монтаж фильтрующей установки.

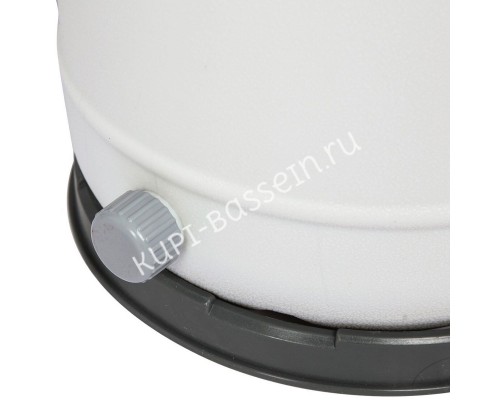

Внизу емкости расположен дренажный клапан с пробкой для технического обслуживания.
Диаметр фильтрующей емкости 385 мм
Масса песочной засыпки 36 кг
Рекомендуемый объём бассейна 66 600 л
Производительность системы 8,3 м³/час
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Bestway 58486
| Название параметра | Показатель |
|---|---|
| Модель | 58486 |
| Производительность насоса | 9,8 м³/ч |
| Производительность системы | 8,3 м³/ч |
| Рекомендуемый объем бассейна | 1100 - 66600 л |
| Сертификация | СЕ |
| Диаметр фильтра | 385 мм |
| Рабочая площадь фильтра | 0,11 м² |
| Макс. рабочее давление | 1,59 Бар |
| Рабочее давление фильтра | < 0,55 Бар |
| Макс. температура воды | 35˚C |
| Фракция песка | Кварцевый песок #20, 0,45-0,85 мм |
| Количество песка | Приблизительно 36 кг |
| Номинальная мощность | 220-240 В, ≈ 500 Вт |
| Вес | 15,3 кг |
РАЗБОРНАЯ СХЕМА ФИЛЬТРАЦИОННОЙ
УСТАНОВКИ Bestway 58486
| Номер | Артикул | Название |
|---|---|---|
| 1 | P61973 | 1.5" Кран |
| 2 | P61138 | Масляный манометр |
| 3 | P61974 | Обжимной хомут |
| 4 | P61209 | Крышка фильтрующей емкости |
| 5 | P61986 | Фильтрующая емкость |
| 6 | P61987 | Коллектор |
| 7 | P61211 | Сепаратор дренажного клапана |
| 8 | P6581 | Уплотнительное кольцо |
| 9 | P6580 | Крышка дренажного клапана |
| 10 | P61988 | Платформа |
| 11 | P61971 | Крышка крана |
| 12 | P61214 | Уплотнительное кольцо |
| 13 | P61210 | Сепаратор фильтра |
| 14 | P6561 | Крышка префильтра |
| 15 | P6562 | Корзина префильтра |
| 16 | P6563 | Уплотнительное кольцо |
| 17 | P03814/P03816 | Насос |
Характеристики
6-позиционный кран
Рабочее давление песчаного фильтра: 0.55 Бap (8 PSI)
Питание: 220-240В/50Гц
Кол.во фаз: 1
Аксессуары для подключения
Инструкция
