Код товара:
16444Производители
Hayward
1
171095.00р.
При заказе через сайт скидка 7% по промокоду "2024"
Рабочая температура воды, °С
от +4 до +35Скачиваемые материалы
ИнструкцияРазборная схема
Идеальный вариант
для циркуляции воды
в бассейнах объемом до 112 м³
Экономное энергопотребление
Надежность и долговечность
благодаря медной обмотке
двигателя
Удобный монтаж
благодаря встроенной
подставке
Тихая работа

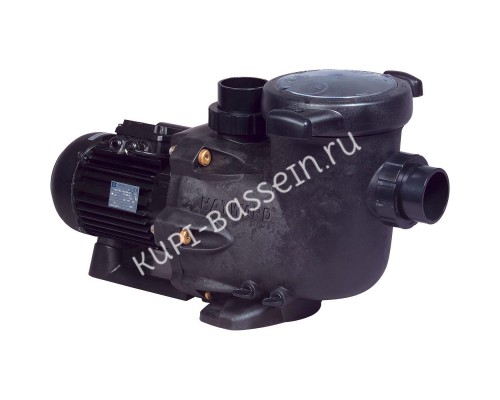

Насос Hayward Tristar SP32203
Насос Hayward Tristar SP32203 предназначен для фильтрации и циркуляции воды в бассейнах. Максимальный объем обслуживаемого бассейна составляет 112 000 л. Имеет классы защиты и изоляции системы – IP55 и F. Температура воды не должна превышать 35°С. Обладает высокой эффективностью работы и экономным энергопотреблением. Насос комплектуется соединительными муфтами.
Насосы Hayward серии Tristar имеют предварительный фильтр, который оснащен прозрачной крышкой Lexan™ на двух винтах. Префильтр продлевает срок службы насоса, предотвращая попадание мусора внутрь. Благодаря прозрачной крышке можно контролировать заполненность префильтра. Большой объем корзины снижает частоту уборки бассейна.
1.33 кВт
Потребляемая мощность
2 л.с.
Полезная мощность
28 м³/ч
Производительность при
высоте 8 м
112 м³
Рекомендованный обьем бассейна
3 (380-400 В)
Количество фаз
Производительность насосов Hayward серии Tristar
в зависимости от высоты водного столба
Технические характеристики насосов
Hayward серии Tristar
Модель | Однофазные | Трехфазные | ||||
|---|---|---|---|---|---|---|
SP32111 | SP32161 | SP32201 | SP32301 | SP32203 | SP32303 | |
Потребляемая мощность, кВт | 0.97 | 1.1 | 1.5 | 2.2 | 1.3 | 1.84 |
Полезная мощность, л.с. | 1 | 1.5 | 2 | 3 | 2 | 3 |
Потребляемый ток, А | 4.3 | 5 | 7.3 | 9.6 | 4 | 6.2 |
Производительность при высоте водного столба 8 м, м³/ч | 18.5 | 23.5 | 23.5 | 32.5 | 28 | 32.5 |
Вес, кг | 14 | 15 | 17 | 17 | 15 | 17 |
Трехфазные | |
|---|---|
Модель | SP32203 |
Потребляемая мощность, кВт | 1.3 |
Полезная мощность, л.с. | 2 |
Потребляемый ток, А | 4 |
Производительность при высоте водного столба 8 м, м³/ч | 28 |
Вес, кг | 15 |
Модель | SP32303 |
|---|---|
Потребляемая мощность, кВт | 1.84 |
Полезная мощность, л.с. | 3 |
Потребляемый ток, А | 6.2 |
Производительность при высоте водного столба 8 м, м³/ч | 32.5 |
Вес, кг | 17 |
Однофазные | |
|---|---|
Модель | SP32111 |
Потребляемая мощность, кВт | 0.97 |
Полезная мощность, л.с. | 1 |
Потребляемый ток, А | 4.3 |
Производительность при высоте водного столба 8 м, м³/ч | 18.5 |
Вес, кг | 14 |
Модель | SP32161 |
|---|---|
Потребляемая мощность, кВт | 1.1 |
Полезная мощность, л.с. | 1.5 |
Потребляемый ток, А | 5 |
Производительность при высоте водного столба 8 м, м³/ч | 23.5 |
Вес, кг | 15 |
Модель | SP32201 |
|---|---|
Потребляемая мощность, кВт | 1.5 |
Полезная мощность, л.с. | 2 |
Потребляемый ток, А | 7.3 |
Производительность при высоте водного столба 8 м, м³/ч | 23.5 |
Вес, кг | 17 |
Модель | SP32301 |
|---|---|
Потребляемая мощность, кВт | 2.2 |
Полезная мощность, л.с. | 3 |
Потребляемый ток, А | 9.6 |
Производительность при высоте водного столба 8 м, м³/ч | 32.5 |
Вес, кг | 17 |
Основные размеры Hayward серии Tristar
Модель, мм | Однофазные | Трехфазные | ||||
|---|---|---|---|---|---|---|
SP32111 | SP32161 | SP32201 | SP32301 | SP32203 | SP32303 | |
A | 247 | 247 | 265 | 316 | 247 | 265 |
B | 63 | 63 | 63 | 63 | 63 | 63 |
C | 249 | 249 | 249 | 249 | 249 | 249 |
D | 258 | 258 | 258 | 258 | 258 | 258 |
E | 345 | 345 | 345 | 345 | 345 | 345 |
F | 206 | 206 | 206 | 206 | 206 | 206 |
G | 293 | 293 | 293 | 293 | 293 | 293 |
H | 194 | 194 | 194 | 194 | 194 | 194 |
I | 222 | 222 | 222 | 222 | 222 | 222 |
Трехфазные | ||
|---|---|---|
Модель | SP32203 | SP32303 |
A | 247 | 265 |
B | 63 | 63 |
C | 249 | 249 |
D | 258 | 258 |
E | 345 | 345 |
F | 206 | 206 |
G | 293 | 293 |
H | 194 | 194 |
I | 222 | 222 |
Однофазные | ||
|---|---|---|
Модель | SP32111 | SP32161 |
A | 247 | 247 |
B | 63 | 63 |
C | 249 | 249 |
D | 258 | 258 |
E | 345 | 345 |
F | 206 | 206 |
G | 293 | 293 |
H | 194 | 194 |
I | 222 | 222 |
Модель | SP32201 | SP32301 |
|---|---|---|
A | 265 | 316 |
B | 63 | 63 |
C | 249 | 249 |
D | 258 | 258 |
E | 345 | 345 |
F | 206 | 206 |
G | 293 | 293 |
H | 194 | 194 |
I | 222 | 222 |
Разборная схема насоса Hayward Tristar SP32203
№ | Название детали | Количество Кол. | Код детали |
|---|---|---|---|
1a | Крышка префильтра | 1 | SPX3200DLS |
1b | Крышка префильтра | 1 | SPX3200DLSB |
2 | Уплотнительное кольцо | 1 | SPX3200S |
3 | Корзина префильтра | 1 | SPX3200M |
4 | Корпус насоса | 1 | SPX3200A |
5 | Сливная пробка | 2 | SPX4000FG |
6 | Втулка | 6 | SPX3200Z211 |
7 | Прокладка | 1 | SPX4000Z1 |
8 | Компект винтов (х2) | 1 | SPX3200Z8 |
9 | Диффузор | 1 | SPX3200B3 |
10 | Комплект винтов | 1 | SPX3200Z1 |
11 | Уплотнительное кольцо | 1 | SPX3021R |
12 | Крыльчатка | 1 | SPX3220С |
13 | Сальник в сборе | 1 | SPX3200SA |
14 | Прокладка | 1 | SPX3200T |
15 | Фланец | 1 | SPX3200E |
16 | Комплект болтов | 6 | SPX3200Z8 |
18 | Электродвигатель | 1 | SPX1500TSF |
19 | Фланец электродвигателя | 1 | SPX3200GA |
21а | Фитинг 50 мм | 1 | SP2700UNKIT50 |
21b | Фитинг 63 мм | 1 | SP3200UNKIT63 |
22 | Прокладка | 2 | SPX3200UG |
2 | Комплект прокладок | 1 | SPX3000GS |
+7 | Комплект прокладок | 1 | SPX3200GS |
+13 | Комплект прокладок | 1 | SPX3200GS |
+14 | Комплект прокладок | 1 | SPX3200GS |
Вентилятор | 1 | V0005 |
