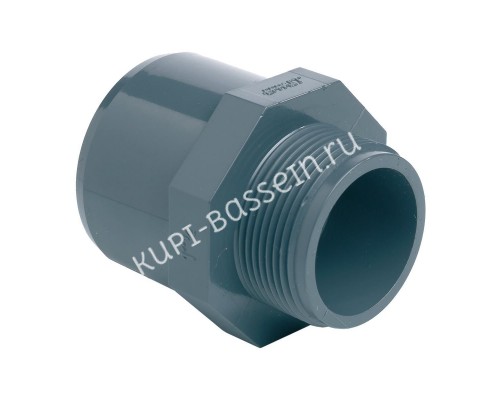

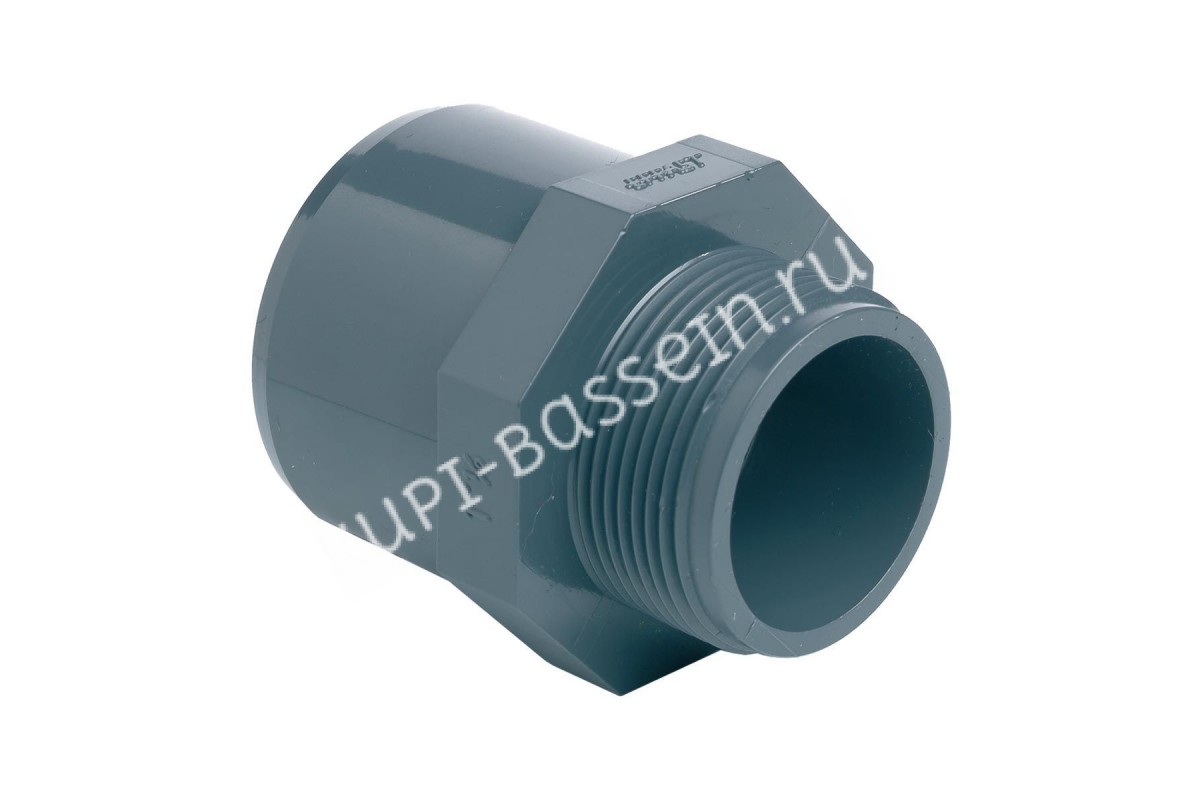

Двойной адаптер RGRAMG с наружной резьбой
Двойной адаптер RGRAMG из непластифицированного ПВХ с муфтово-втулочным окончанием. Рассчитан на резьбовое / клеевое соединение. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Двойной адапетр RGRAMG используется для сведения элементов трубопровода с переходом от клеевого на резьбовое соединение. Клеевая сторона фитинга может быть использована как раструб для внутреннего размещения трубы или как втулка, которую помещают внутрь трубопровода.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

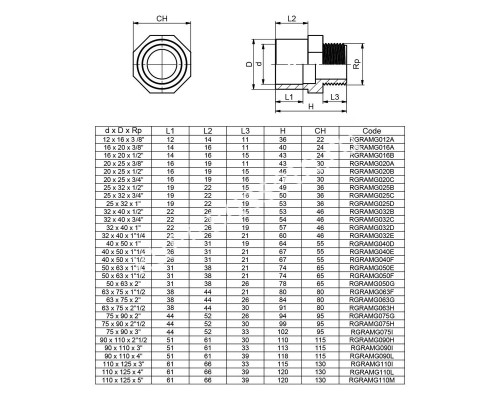

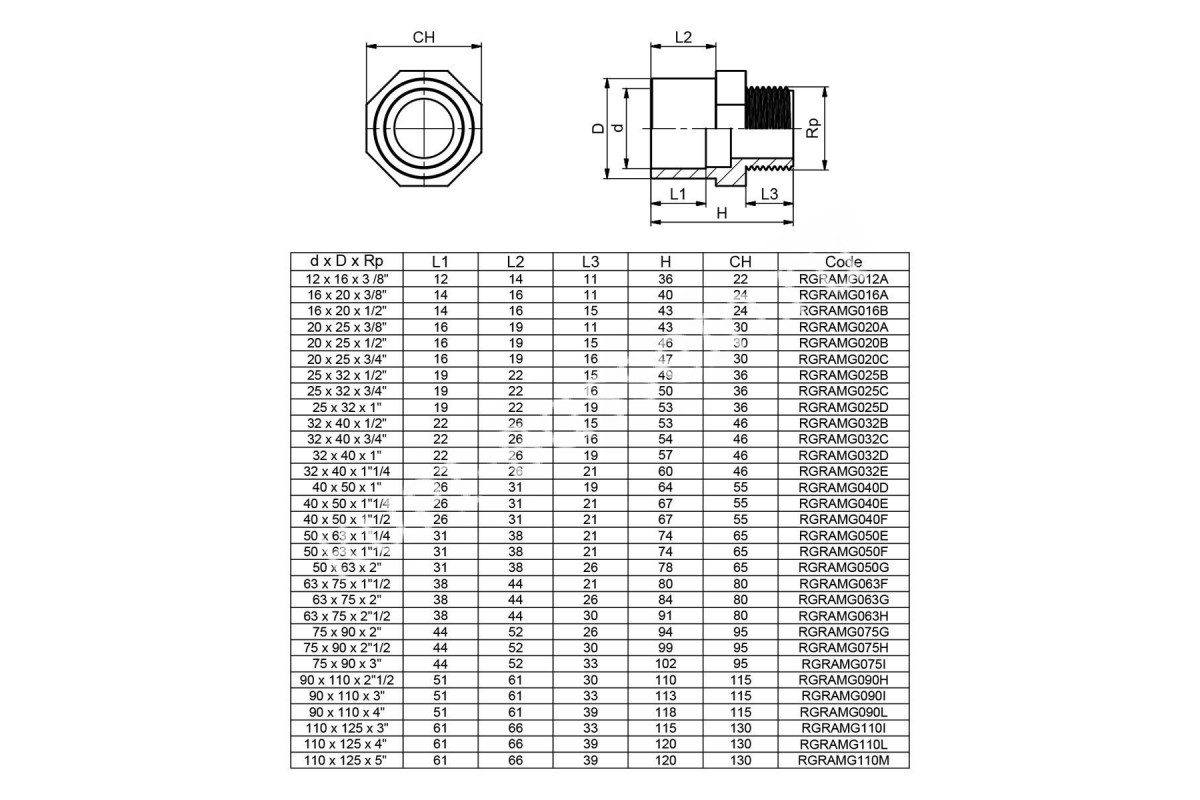

Структурная таблица
| КОД | D1xDxG | BOX | L1 | L2 | L3 | H | O | PN | GR |
|---|---|---|---|---|---|---|---|---|---|
| RGRAMG012A | 12x16x3/8" | 1000S | 12 | 14 | 11,4 | 36 | 22 | 16 | 9 |
| RGRAMG016A | 16x20x3/8" | 500S | 14 | 16 | 11,4 | 40 | 24 | 16 | 10 |
| RGRAMG016B | 16x20x1/2" | 450S | 14 | 16 | 15,0 | 43 | 24 | 16 | 11 |
| RGRAMG020A | 20x25x3/8" | 300S | 16 | 19 | 11,4 | 43 | 30 | 16 | 15 |
| RGRAMG020B | 20x25x1/2" | 300S | 16 | 19 | 15,0 | 46 | 30 | 16 | 15 |
| RGRAMG020C | 20x25x3/4" | 250S | 16 | 19 | 16,3 | 47 | 30 | 16 | 18 |
| RGRAMG025B | 25x32x1/2" | 400M | 19 | 22 | 15,0 | 49 | 36 | 16 | 25 |
| RGRAMG025C | 25x32x3/4" | 400M | 19 | 22 | 16,3 | 50 | 36 | 16 | 26 |
| RGRAMG025D | 25x32x1" | 350M | 19 | 22 | 19,1 | 53 | 36 | 16 | 30 |
| RGRAMG032B | 32x40x3/4" | 300M | 22 | 26 | 16,3 | 54 | 46 | 16 | 35 |
| RGRAMG032C | 32x40x1/2" | 300M | 22 | 26 | 15 | 53 | 46 | 16 | 33 |
| RGRAMG032D | 32x40x1" | 250M | 22 | 26 | 19,1 | 57 | 46 | 16 | 40 |
| RGRAMG032E | 32x40x1,1/4" | 200M | 22 | 26 | 21,4 | 60 | 46 | 16 | 45 |
| RGRAMG040D | 40x50x1" | 160M | 26 | 31 | 19,1 | 64 | 55 | 16 | 68 |
| RGRAMG040E | 40x50x1,/4" | 150M | 26 | 31 | 21,4 | 66,5 | 55 | 16 | 75 |
| RGRAMG040F | 40x50x1,1/2" | 140M | 26 | 31 | 21,4 | 66,5 | 55 | 16 | 77 |
| RGRAMG050E | 50x63x1,1/4" | 120M | 31 | 38 | 21,4 | 74 | 65 | 16 | 110 |
| RGRAMG050F | 50x63x1,1/2" | 120M | 31 | 38 | 21,4 | 74 | 65 | 16 | 113 |
| RGRAMG050G | 50x63x2" | 100M | 31 | 38 | 25,7 | 78 | 65 | 16 | 120 |
| RGRAMG063F | 63x75x1,1/2" | 70M | 38 | 44 | 21,4 | 80 | 80 | 16 | 160 |
| RGRAMG063G | 63x75x2" | 70M | 38 | 44 | 25,7 | 84 | 80 | 16 | 150 |
| RGRAMG063H | 63x75x2,1/2" | 50M | 38 | 44 | 30,2 | 91 | 80 | 16 | 170 |
| RGRAMG075G | 75x90x2" | 45M | 44 | 52 | 25,7 | 94 | 95 | 16 | 270 |
| RGRAMG075H | 75x90x2,1/2" | 45M | 44 | 52 | 30,2 | 99 | 95 | 16 | 270 |
| RGRAMG075I | 75x90x3" | 60L | 44 | 52 | 33,3 | 102 | 95 | 16 | 280 |
| RGRAMG090H | 90x110x2,1/2" | 45L | 51 | 61 | 30,2 | 110 | 115 | 16 | 460 |
| RGRAMG090I | 90x110x3" | 45L | 51 | 61 | 33,3 | 113 | 115 | 16 | 475 |
| RGRAMG090L | 90x110x4" | 30L | 51 | 61 | 39,3 | 118 | 115 | 16 | 485 |
| RGRAMG110I | 110x125x3" | 30L | 61 | 66 | 33,3 | 115 | 130 | 16 | 475 |
| RGRAMG110L | 110x125x4" | 30L | 61 | 66 | 33,3 | 120 | 130 | 16 | 500 |
| RGRAMG110M | 110x125x5" | 30L | 61 | 66 | 39,3 | 120 | 130 | 16 | 510 |
Техническая таблица
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
- 100%-е герметичное соединение
- Долговечность (не менее 50 лет)
- Возможность уличного размещения, в подвижном грунте (умеренном)
- Возможность размещения внутри помещений
- Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
- Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сертификация
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0
in progress / in approvazione - GOST
C - IT. 04.B.00412 - ACS
(Attestation de Conformitè Sanitaire) - BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
реализованных проектов в мире
