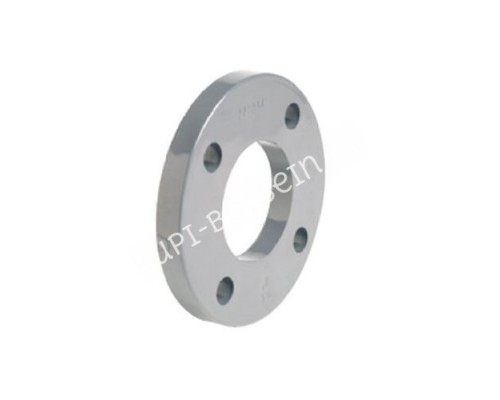

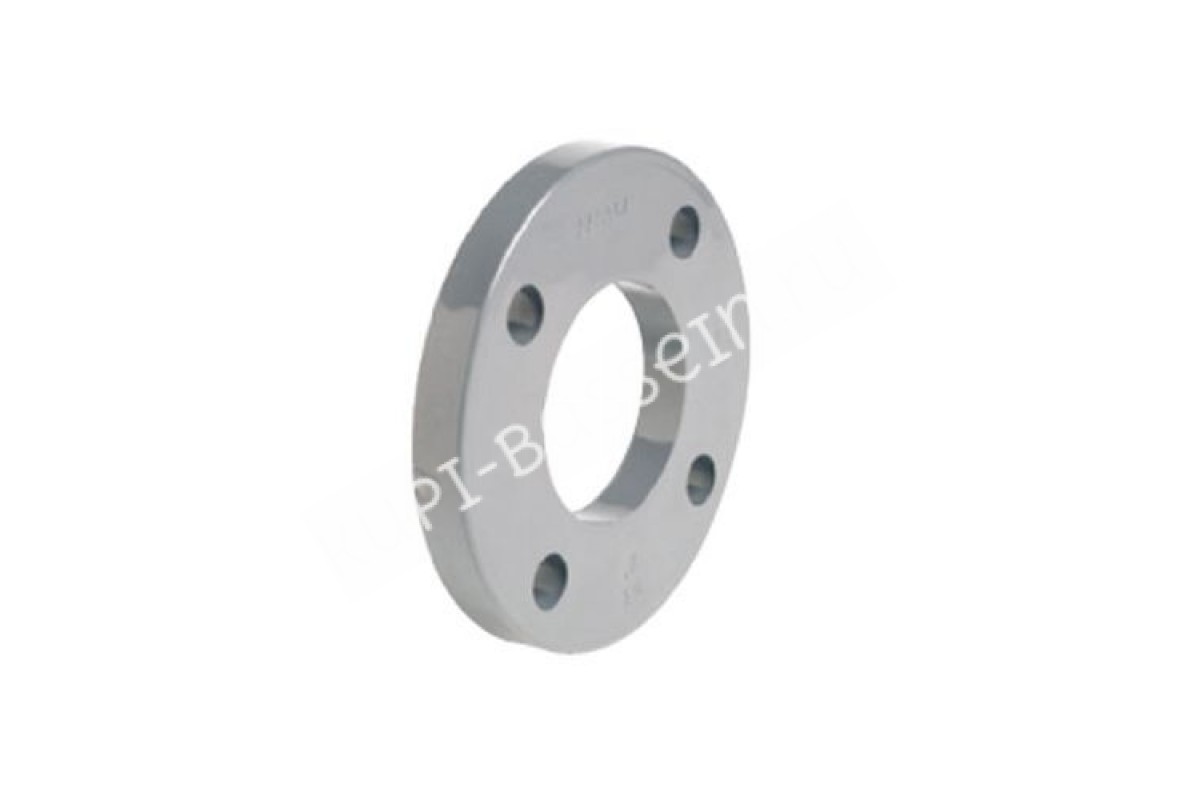

Свободный фланец RDRFLD PVC-U
Свободный фланец RDRFLD из непластифицированного ПВХ. Крепится при помощи болтов или специальных шпилек. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Фланец RDRFLD используется для создания фланцевых соединений, при переходе на металлическую трубу и для подключения к запорно-регулирующей арматуре.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

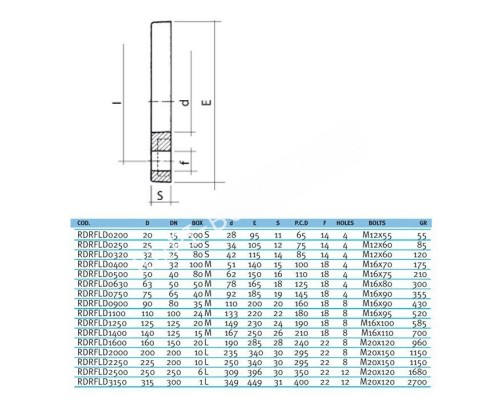

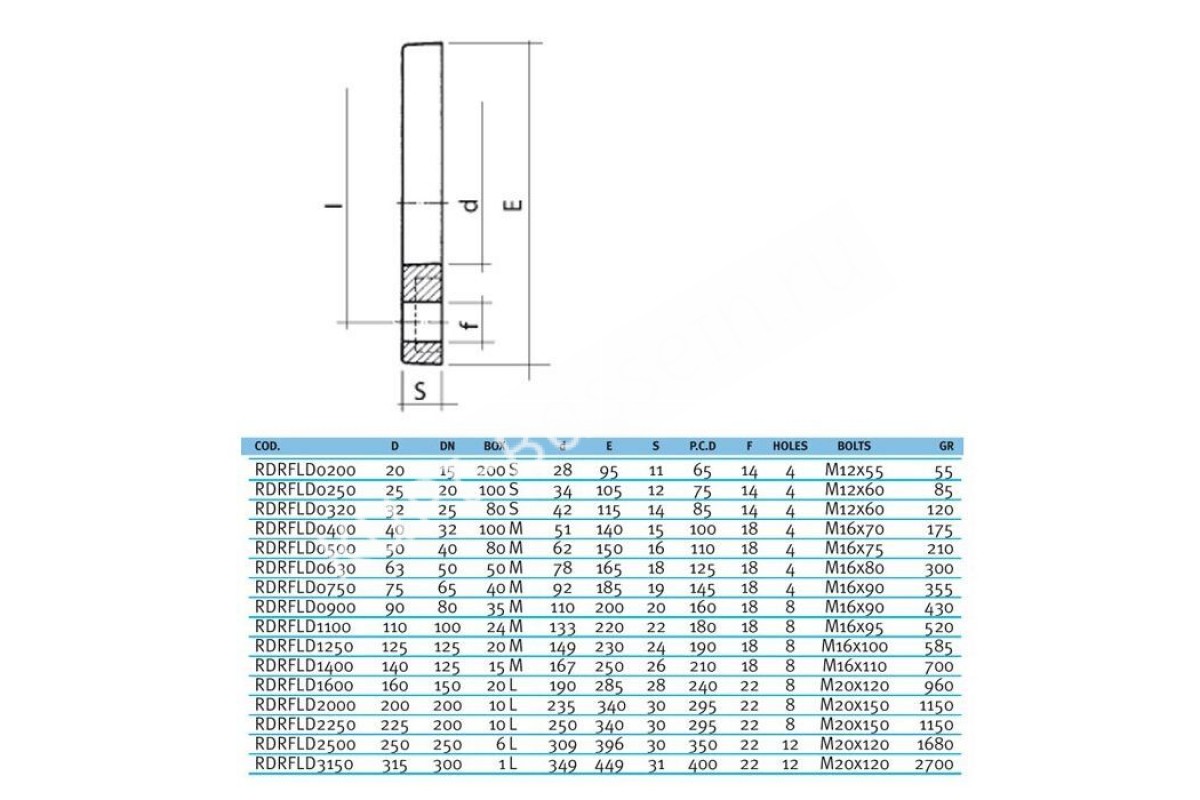

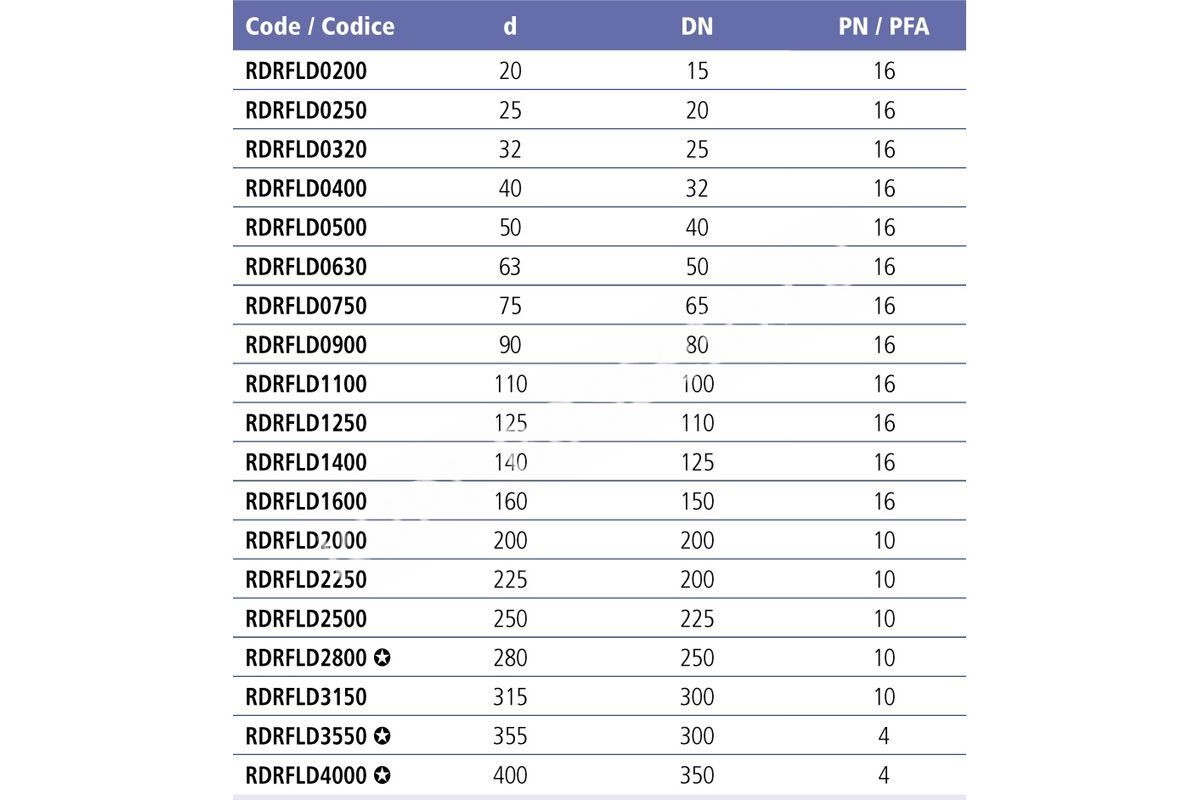

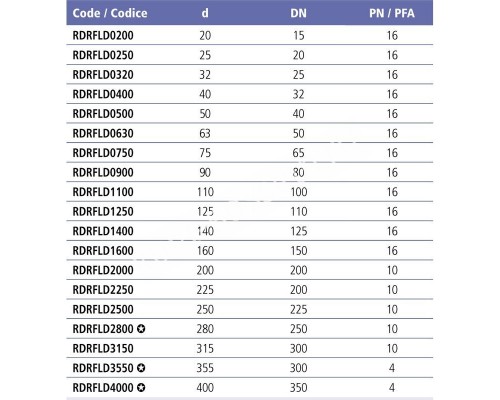

Структурная таблица
| КОД | D | DN | BOX | P.C.D | F | S | E | PN | GR |
|---|---|---|---|---|---|---|---|---|---|
| RDRFLD0200 | 20 | 15 | 150S | 65 | 14 | 11 | 95 | 16 | 55 |
| RDRFLD0250 | 25 | 20 | 100S | 75 | 14 | 12 | 105 | 16 | 85 |
| RDRFLD0320 | 32 | 25 | 150M | 85 | 14 | 14 | 115 | 16 | 120 |
| RDRFLD0400 | 40 | 32 | 100M | 100 | 18 | 15 | 140 | 16 | 175 |
| RDRFLD0500 | 50 | 40 | 80M | 110 | 18 | 16 | 150 | 16 | 210 |
| RDRFLD0630 | 63 | 50 | 50M | 125 | 18 | 18 | 165 | 16 | 300 |
| RDRFLD0750 | 75 | 65 | 40M | 145 | 18 | 19 | 185 | 16 | 355 |
| RDRFLD0900 | 90 | 80 | 35M | 160 | 18 | 20 | 200 | 16 | 430 |
| RDRFLD1100 | 110 | 100 | 24M | 180 | 18 | 22 | 220 | 16 | 520 |
| RDRFLD1250 | 125 | 110 | 20M | 190 | 18 | 24 | 230 | 16 | 585 |
| RDRFLD1400 | 140 | 125 | 18M | 210 | 18 | 26 | 250 | 16 | 700 |
| RDRFLD1600 | 160 | 150 | 20L | 240 | 22 | 28 | 285 | 16 | 960 |
| RDRFLD2000 | 200 | 200 | 10L | 295 | 22 | 30 | 340 | 10 | 1150 |
| RDRFLD2250 | 225 | 200 | 10L | 295 | 22 | 30 | 340 | 10 | 1150 |
| RDRFLD2500 | 250 | 225 | 6L | 350 | 22 | 30 | 396 | 10 | 16800 |
| RDRFLD2800 | 280 | 250 | 1L | - | - | - | - | 10 | - |
| RDRFLD3150 | 315 | 300 | 1L | 400 | 22 | 31 | 449 | 10 | 2700 |
| RDRFLD3550 | 355 | 300 | 1L | - | - | - | - | 4 | - |
| RDRFLD4000 | 400 | 350 | 1L | - | - | - | - | 4 | - |
Техническая таблица
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
- 100%-е герметичное соединение
- Долговечность (не менее 50 лет)
- Возможность уличного размещения, в подвижном грунте (умеренном)
- Возможность размещения внутри помещений
- Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
- Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сертификация
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0
in progress / in approvazione - GOST
C - IT. 04.B.00412 - ACS
(Attestation de Conformitè Sanitaire) - BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
