Разборная схема
Первичный контур
до1.3м³/ч
Вторичный контур
до14м³/ч
Мощность
30кВт
Технические
параметры

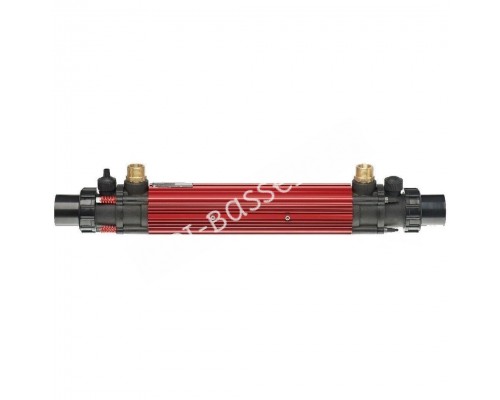

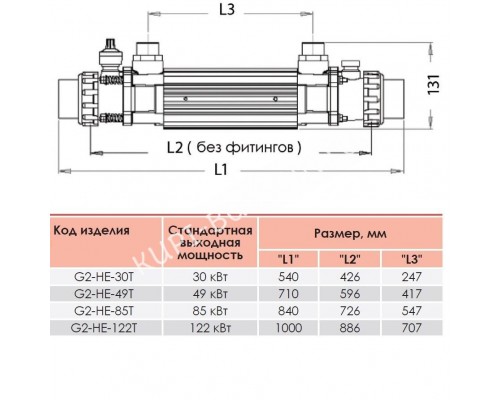

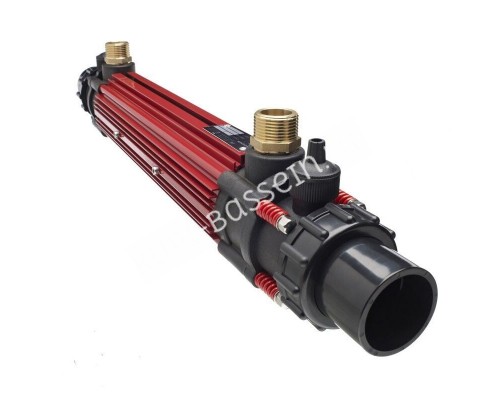

Elecro G2 HE 30T – это эффективный и надежный теплообменник с титановыми трубками. Обладает мощностью 30 кВт и отличается большой площадью теплопередающей поверхности. Используется для эффективного и экономичного подогрева воды в домашних бассейнах. Данный теплообменник подходит для подключения к любому нагревательному оборудованию: котел, тепловой насос или солнечная панель. Благодаря конструкции Elecro G2 HE 30T, его можно применять в бассейнах с пресной и соленой (не морской) водой. Производитель – Elecro Engineering, Англия. Габаритные размеры устройства: 540 х 426 х 243 мм.
Подключение первичного контура:
Латунные фитинги с НР резьбой на 1 дюйм
Узел теплообмена:
Пучок титановых трубок в решетке из полиамида
Корпус:
Нержавеющая сталь BS 316L и термостойкий полимер
Контур бассейна:
Подключение к трубам посредством пластиковых муфт на 50 мм
Материалы и
конструкция

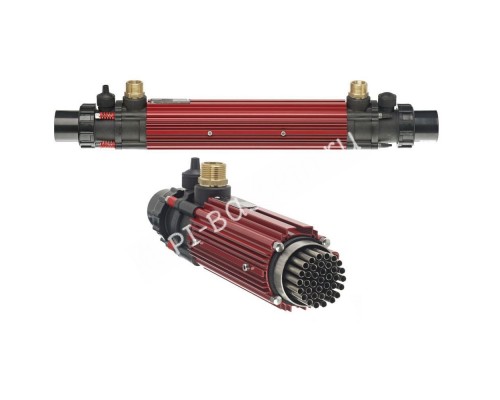

Основу агрегата составляет плотный пучок титановых трубок диаметром 7 мм. Пучок трубок закреплен в трубной решетке из полиамида. Корпус изготовлен из качественной нержавеющей стали марки BS316. В конструкции применяется жесткая теплоизоляционная оболочка для первичного контура, обеспечивающая максимальный КПД. В теплообменнике используются литые первичные и вторичные фитинги. Агрегат не подвержен коррозии, не боится окисления и имеет отличные эксплуатационные параметры.
Особенности
монтажа

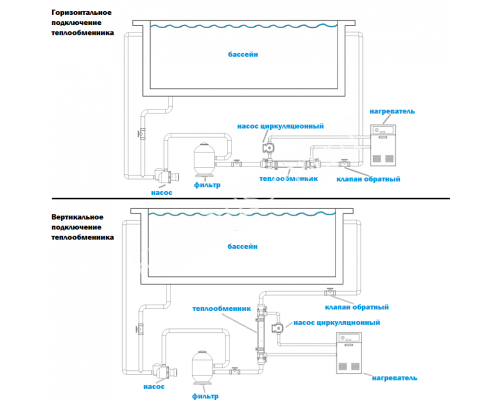

Теплообменник может устанавливаться как вертикально, так и горизонтально. Подключать агрегат строго рекомендовано по прилагаемой к каждой модели инструкции. Соединение для первичного (горячего) контура – латунные фитинги внешняя резьба диаметром 1''. Вторичный контур (бассейн) – переходные ниобиевые фитинги диаметром 1,5'' под. АБС или ПВХ трубу.
Суммарная площадь сечения контура нагреваемой жидкости в теплообменниках серии ELECRO G2 одинакова для всех мощностей. В зависимости от мощности изменяется только длина, а максимальная мощность ограничена величиной 122 кВт.
Для эксплуатации теплообменников серии ELECRO G2 в магистралях с большим протоком, их необходимо соединять параллельно или использовать байпас.
Обращаем Ваше внимание на особенности эксплуатации теплообменников на общественных объектах (с повышенным давлением в магистралях) :
- при максимально допустимом рабочем давлении 4 бар необходимо обеспечить разность давлений в контурах (в динамике) не более 1,5 бар
- сперва к магистрали подключается контур нагреваемой жидкости (вода бассейна), а затем контур теплоносителя
Характеристики
Разборная схема
Камера с теплоизоляцией
Фитинги из латуни и специального полимерного состава
Высокая площадь теплопередачи
Латунные фитинги для первичного контура
Титановый карман для термостата
Обратный клапан
Фитинги соединения, заглушка, прокладка
Крепежная скоба
Инструкция
