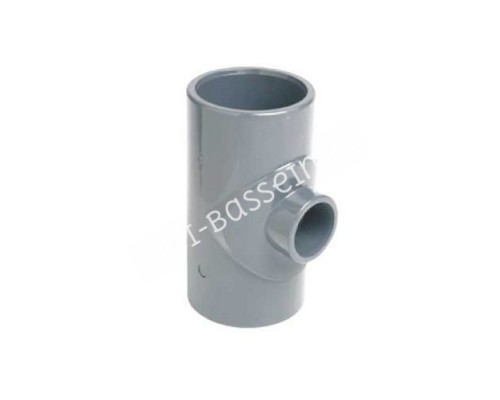

Тройник RDRTRD 90˚ клеевой
Тройник RDRTRD редукционный 90˚ из непластифицированного ПВХ. Рассчитан на клеевое соединение. Изделия из PVC-U оптимальны для систем водоснабжения, сливов и других гидротехнических конструкций.
Тройник RDRTRD используется для создания ответвления в трубопроводе различного диаметра, под углом 90˚. Деталь также может выступать точкой создания обхода или ввода дополнительных узлов.
Общее описание PVC-U
Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. В зависимости от типа соединения (клей/резьба/адаптер) и диаметра, фитинги ПВХ могут выдерживать до 10-16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги и запорная арматура ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

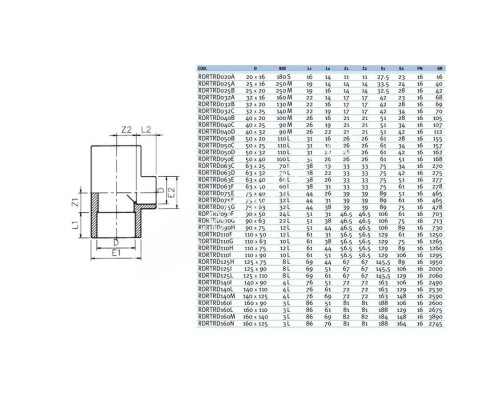

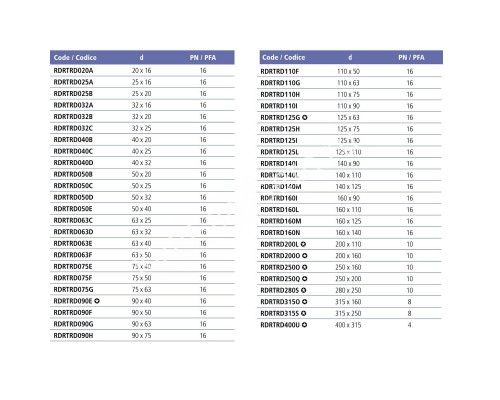

Техническая таблица
| КОД | D1xD2 | BOX | L1 | L2 | Z | E1 | E2 | PN | GR |
|---|---|---|---|---|---|---|---|---|---|
| RDRTRD020A | 20x16 | 180S | 16 | 14 | 11 | 27,5 | 23 | 16 | 16 |
| RDRTRD025A | 25x16 | 220M | 19 | 14 | 14 | 33,5 | 24 | 16 | 40 |
| RDRTRD025B | 25x20 | 220M | 19 | 16 | 14 | 32,5 | 28 | 16 | 42 |
| RDRTRD032A | 32x16 | 160M | 22 | 14 | 17 | 42 | 23 | 16 | 68 |
| RDRTRD032B | 32x20 | 120M | 22 | 16 | 17 | 42 | 28 | 16 | 69 |
| RDRTRD032C | 32x25 | 120M | 22 | 19 | 17 | 42 | 34 | 16 | 70 |
| RDRTRD040B | 40x20 | 100M | 26 | 16 | 21 | 51 | 28 | 16 | 105 |
| RDRTRD040C | 40x25 | 90M | 26 | 19 | 21 | 51 | 34 | 16 | 107 |
| RDRTRD040D | 40x32 | 90M | 26 | 22 | 21 | 51 | 42 | 16 | 112 |
| RDRTRD050B | 50x20 | 110L | 31 | 16 | 26 | 61 | 28 | 16 | 155 |
| RDRTRD050C | 50x25 | 110L | 31 | 19 | 26 | 61 | 34 | 16 | 157 |
| RDRTRD050D | 50x32 | 110L | 31 | 22 | 26 | 61 | 42 | 16 | 162 |
| RDRTRD050E | 50x40 | 100L | 31 | 26 | 26 | 61 | 51 | 16 | 168 |
| RDRTRD063C | 63x25 | 60L | 38 | 19 | 33 | 75 | 34 | 16 | 270 |
| RDRTRD063D | 63x32 | 60L | 38 | 22 | 33 | 75 | 42 | 16 | 275 |
| RDRTRD063E | 63x40 | 60L | 38 | 26 | 33 | 75 | 51 | 16 | 277 |
| RDRTRD063F | 63x50 | 60L | 38 | 31 | 33 | 75 | 61 | 16 | 278 |
| RDRTRD075E | 75x40 | 32L | 44 | 26 | 39 | 89 | 51 | 16 | 465 |
| RDRTRD075F | 75x50 | 32L | 44 | 31 | 39 | 89 | 61 | 16 | 465 |
| RDRTRD075G | 75x63 | 32L | 44 | 38 | 39 | 89 | 75 | 16 | 478 |
| RDRTRD090E | 90x40 | 24L | 51 | 26 | 46,5 | 106 | 51 | 16 | 703 |
| RDRTRD090F | 90x50 | 22L | 51 | 31 | 46,5 | 106 | 61 | 16 | 703 |
| RDRTRD090G | 90x63 | 22L | 51 | 38 | 46,5 | 106 | 75 | 16 | 713 |
| RDRTRD090H | 90x75 | 12L | 51 | 44 | 46,5 | 106 | 89 | 16 | 730 |
| RDRTRD110F | 110x50 | 12L | 61 | 31 | 56,5 | 129 | 61 | 16 | 1250 |
| RDRTRD110G | 110x63 | 10L | 61 | 38 | 56,5 | 129 | 75 | 16 | 1265 |
| RDRTRD110H | 110x75 | 12L | 61 | 44 | 56,5 | 129 | 89 | 16 | 1260 |
| RDRTRD110I | 110x90 | 10L | 61 | 51 | 56,5 | 129 | 106 | 16 | 1295 |
| RDRTRD125G | 125x63 | 8L | 69 | 38 | 67 | 145,5 | 75 | 16 | 1950 |
| RDRTRD125H | 125x75 | 8L | 69 | 44 | 67 | 145,5 | 89 | 16 | 1950 |
| RDRTRD125I | 125x90 | 8L | 69 | 51 | 67 | 145,5 | 106 | 16 | 2000 |
| RDRTRD125L | 125x110 | 8L | 69 | 61 | 67 | 145,5 | 129 | 16 | 2060 |
| RDRTRD140I | 140x90 | 4L | 76 | 51 | 72 | 163 | 106 | 16 | 2490 |
| RDRTRD140L | 140x110 | 4L | 76 | 61 | 72 | 163 | 129 | 16 | 2530 |
| RDRTRD140M | 140x125 | 4L | 76 | 69 | 72 | 163 | 148 | 16 | 2590 |
| RDRTRD160I | 160x90 | 3L | 86 | 51 | 81 | 188 | 106 | 16 | 2600 |
| RDRTRD160L | 160x110 | 3L | 86 | 61 | 81 | 188 | 129 | 16 | 2675 |
| RDRTRD160M | 160x125 | 3L | 86 | 69 | 82 | 184 | 148 | 16 | 3890 |
| RDRTRD160N | 160x140 | 3L | 86 | 76 | 81 | 188 | 164 | 16 | 2745 |
| RDRTRD200L | 200x110 | 1L | - | - | - | - | - | 10 | - |
| RDRTRD200O | 200x160 | 2L | - | - | - | - | - | 10 | - |
| RDRTRD250O | 250x160 | 1L | - | - | - | - | - | 10 | - |
| RDRTRD250Q | 250x200 | 1L | - | - | - | - | - | 10 | - |
| RDRTRD315O | 315x160 | 1L | - | - | - | - | - | 8 | - |
| RDRTRD315S | 315x250 | 1L | - | - | - | - | - | 8 | - |
| RDRTRD400U | 400x315 | 1L | - | - | - | - | - | 4 | - |
Шкала температуры и давления
| Удельная масса | 1.41 г/м³ |
| Предел прочности | 53 МН/м² |
| Относительное удлинение при разрыве | > 30% |
| Ударная вязкость при 23˚C с надрезом | 0.08 кДж/м² |
| Модуль упругости (Юнга) | 3060 МПа |
| Коэффициент линейного расширения | 0.08 мм/м˚C |
| Максимальная рабочая температура | 60˚С |
| Минимальная рабочая температура | 0˚С |
| Температура размягчения по Вика | 77˚C (VST/B 50) |
| Впитывание воды | |
| Поверхностное сопротивление прибл. | 1013 Ω |
| Теплопроводность | 0,147 Вт/м˚C |
| Воспламеняемость | V-0 UL94 |
| Цвет | 7011 Темно-серый |
Преимущества PVC-U
- 100%-е герметичное соединение
- Долговечность (не менее 50 лет)
- Возможность уличного размещения, в подвижном грунте (умеренном)
- Возможность размещения внутри помещений
- Совместимость с любыми другими трубами (крепеж по резьбе или фланцы)
- Устойчив к коррозии, гниению и воздействию агрессивных химических веществ
Сфера Применения
- Питьевое водоснабжение
- Бассейны и SPA
- Фонтаны и сливные системы
- Сельское хозяйство и системы орошения
- Промышленность и системы напорных трубопроводов
Сертификация
- Certi cate no 1111094 (PVC)
Certi cate no 1111095 (ABS) - Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
- UNI EN ISO 1452-3:2010 No iscrizione 295
- NF 055; NF EN 1452;
NF T 54-029 - Type Approval N° 37396 A0
in progress / in approvazione - GOST
C - IT. 04.B.00412 - ACS
(Attestation de Conformitè Sanitaire) - BS EN 1452-3:2000 (PVC)
BS 5392-1:2006 - BS 5392-1:2006
- BRL-K 17301
О компании Polipipe Italia
Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.
Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.
Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
